2 Instructions de sécurité spécifiques de l'installateur
Note: Lorsque plusieurs unités extérieures desservent le même
espace, calculez la superficie de la pièce en fonction de l'unité
extérieure ayant la plus grande charge de réfrigérant.
Note: La charge d'usine dépend de l'unité extérieure du système.
Les exemples utilisés ci-dessous tiennent compte d'une unité
extérieure R32 VRV 5-S.
Note: Assurez-vous que la quantité totale de charge de réfrigérant
est inférieure à:
▪ 15,96 kg x le nombre total d'unités intérieures et d'unités EKVDX
connectées.
▪ 63,84 kg.
Cas 1: VAM+EKVDX et unité(s) intérieure(s) combinée(s)
Etape 1 – déterminer:
▪ A
– la surface de la plus petite pièce à l'étage le plus bas dans
1
laquelle se trouve une unité intérieure (le cas échéant). Voir
manuel d'installation de l'unité extérieure.
▪ A
– la surface de la plus petite pièce pas à l'étage le plus bas
2
dans laquelle se trouve une unité intérieure. Voir manuel
d'installation de l'unité extérieure.
▪ A
– la superficie totale de toutes les pièces dans lesquelles l'unité
3
EKVDX envoie de l'air. Voir
sol" [ 4  9].
au
Note: L'EKVDX peut être envoyée dans la même pièce qu'une
unité intérieure normale. La superficie de cette pièce doit
également être prise en compte pour A
Note: Pour VAM+EKVDX, ne tenez compte que des pièces qui
sont desservies en continu. Par ex. en cas de clapets zonaux
dans le conduit entre EKVDX et une pièce, cette pièce ne peut
pas être considérée comme faisant partie de la superficie totale
de la pièce. Seule exception: les clapets zonaux utilisés
uniquement pour la sécurité incendie.
Utilisez A
, A
et A
dans les étapes suivantes pour déterminer la
1
2
3
charge totale maximale admissible du système.
Etape  2 – consultez le manuel d'installation de l'unité extérieure
pour choisir la courbe correcte en fonction de la hauteur
d'installation de l'unité intérieure. Pour les unités EKVDX, la hauteur
d'installation doit toujours être ≥2,2 m.
Etape  3 – en cas d'étages souterrains, déterminez la limite de
charge maximale admissible dans le système pour chaque zone (A
A
et A
):
2
3
▪ Pour la pièce de plus petite superficie contenant une unité
intérieure (pas) au sous-sol le plus bas: voir le manuel
d'installation de l'unité extérieure sur les limitations de charge
R32.
▪ Pour la superficie totale de la pièce pour le système VAM+EKVDX
lorsqu'elle:
▪ Ne contient aucune pièce au sous-sol le plus bas, reportez-
vous à la courbe (a).
▪ Contient au moins une pièce au sous-sol le plus bas, reportez-
vous à la courbe (b).
Une fois que la charge maximale admissible a été calculée pour tous
les scénarios applicables, utilisez la valeur la plus basse comme
limite supérieure.
Etape  4 – déterminez la quantité totale de charge de réfrigérant
admissible dans le système en fonction des courbes ci-dessus.
Etape  5 – la charge totale de réfrigérant dans le système doit être
inférieure à la valeur maximale admissible de la charge totale de
réfrigérant dérivée de l'étape 4. Sinon:
Manuel d'installation et de fonctionnement
8
"2.1.3  Pour déterminer la superficie
.
3
1 Modifiez l'installation. Procédez comme suit:
▪ Augmentez la surface de la plus petite pièce.
▪ Réduisez la longueur de tuyau en changeant la configuration du
système (si c'est pratique).
▪ Augmentez la superficie totale au sol du système VAM
+EKVDX.
▪ Ajoutez des contre-mesures supplémentaires comme décrit
dans la législation applicable.
2 Répétez toutes les étapes ci-dessus.
Exemple
Le système VRV avec un EKVDX et des unités intérieures montées
au plafond desservant 4 pièces. La superficie totale des 4 pièces est
de 80  m², la plus petite pièce avec une unité intérieure ayant une
superficie de 16 m². Il n'y a pas de sous-sol dans le bâtiment.
▪ Pour vérifier la charge maximale admissible pour la superficie
totale de la pièce de 80  m² avec une unité EKVDX dans le
système, utilisez la courbe (a) (voir
Résultat: 27 kg.
▪ Pour vérifier la charge maximale autorisée pour une pièce de
16 m² avec une unité montée au plafond, consultez la section du
manuel de l'unité extérieure sur les limitations de charge.
Résultat: 10,4 kg.
Charge dans le système
Charge d'usine
Charge maximale de la tuyauterie non fournie
m (kg)
31
30
28
27
24
22
18
16
14.4
12
10
8
6
4
2
0
10
30
20

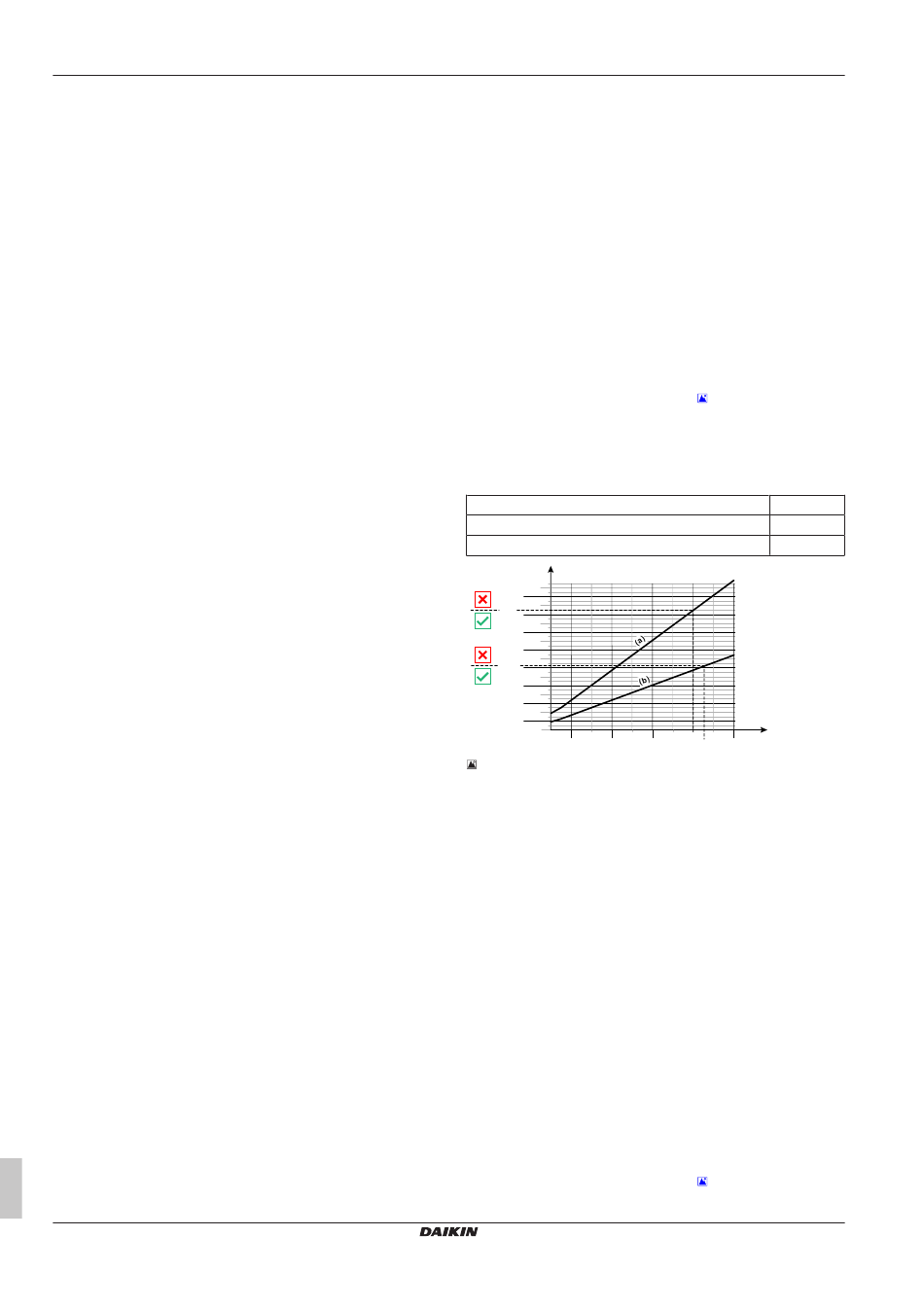

  2‒1 Exemple
,
1
Cas 2: VAM+ EKVDX uniquement
Etape  1 – déterminez A
dans lesquelles l'unité EKVDX envoie de l'air. Voir
déterminer la superficie au
Etape 2 – (voir l'étape 2 du cas 1)
Etape 3 – dans le cas où EKVDX:
▪ n'envoie rien dans aucune pièce au sous-sol le plus bas, reportez-
vous à la courbe (a).
▪ peut envoyer vers une combinaison de pièces du sous-sol le plus
bas et d'autres étages, reportez-vous à la courbe (b).
Etape 4 – (voir l'étape 4 du cas 1)
Etape 5 – (voir l'étape 5 du cas 1)
Exemple
Système VRV avec un EKVDX desservant 5 pièces. La superficie
totale de la pièce est de 85  m², la plus petite pièce avec une unité
intérieure montée au plafond à d'autres étages a une superficie de
14 m². Il y a plusieurs étages souterrains dans le bâtiment et la plus
petite pièce de l'étage souterrain le plus bas a une superficie de
24 m².
▪ Pour vérifier la charge maximale admissible pour la superficie
totale d'une pièce de 85  m² avec une unité EKVDX dans le
système, utilisez la courbe (b) (voir
Résultat: 14,4 kg.
"
  2‒1 Exemple"
50
70
80
90
A
(m
40
60
100
85
tot
: la superficie totale de toutes les pièces
4
"2.1.3  Pour
sol" [ 4  9].
"
  2‒1 Exemple"
EKVDX32~100A2VEB
Conditionneur d'air à système VRV
4P555815-1A – 2021.08
[ 4   8]).
10,4 kg
3,4 kg
7,0 kg
)
2
[ 4   8]).
