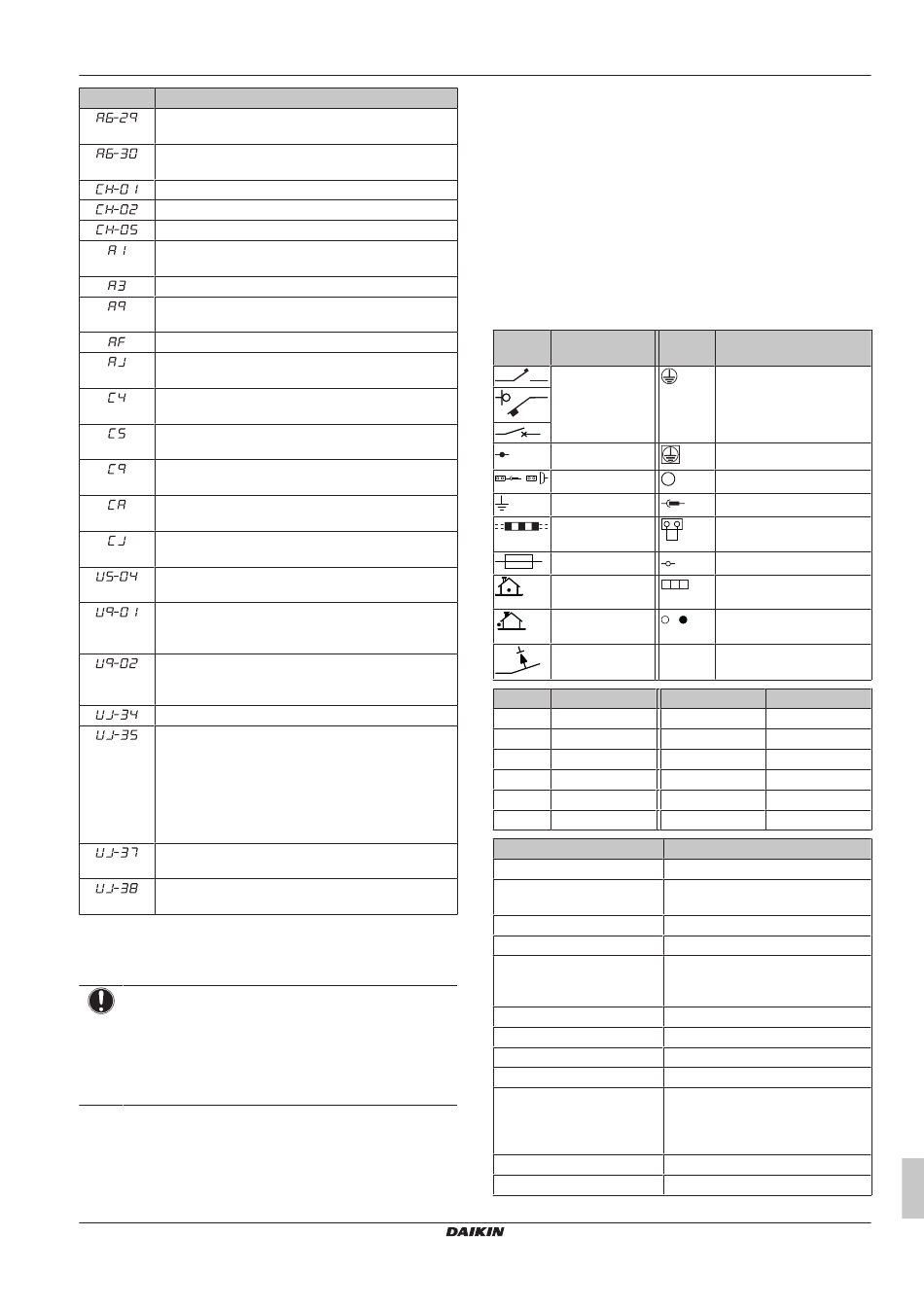

Code
Le débit d'air du VAM s'approche du seuil légal (pour
l'application R32)
Avertissement VAM pour la chute du débit d'air (pour
l'application R32)
Dysfonctionnement du capteur R32
Fin de vie du capteur R32
6 mois avant la fin de vie du capteur R32
Dysfonctionnement de la carte de circuits imprimés de
l'unité intérieure
Anomalie du système de contrôle du niveau de purge
Dysfonctionnement de la soupape de détente
électronique
Dysfonctionnement d'un système d'humidification
Dysfonctionnement du réglage de la capacité (carte
de circuits imprimés de l'unité intérieure)
Dysfonctionnement de la thermistance du tuyau de
liquide pour l'échangeur de chaleur
Dysfonctionnement de la thermistance du tuyau de
gaz pour l'échangeur de chaleur
Dysfonctionnement de la thermistance d'air
d'aspiration
Dysfonctionnement de la thermistance d'air de
refoulement
Anomalie de la thermistance de température
ambiante dans le contrôleur à distance
Une commande à distance non de type H est
connectée
Une erreur s'est produite sur une autre unité
intérieure sur la même ligne F1 F2, mais EKVDX /
l'unité intérieure peuvent toujours fonctionner
Une erreur s'est produite sur une autre unité
intérieure sur la même ligne F1 F2, EKVDX /l'unité
intérieure ne peuvent plus fonctionner
Décalage de capacité entre VAM et EKVDX
Anomalie VAM. Il y a trois causes possibles:
▪ Le VAM affiche une erreur. Trouvez la cause dans
l'historique des erreurs.
▪ Perte de communication entre le VAM et EKVDX .
▪ Le réglage VAM local ne s'identifie pas avec la
connexion EKVDX: 18(28)‑10 n'est pas ‑02.
VAM: Une erreur A6-28 (pour l'application R32) s'est
produite
VAM: Une erreur A6-29 (pour l'application R32) s'est
produite
18
Mise au rebut
REMARQUE
NE TENTEZ PAS de démonter le système: le démontage
du système et le traitement du réfrigérant, de l'huile et des
autres pièces DOIVENT être être conformes à la
législation en vigueur. Les unités DOIVENT être traitées
dans des établissements spécialisés de réutilisation, de
recyclage et de remise en état.
19
Données techniques
▪ Un sous-ensemble des récentes données techniques est
disponible sur le site régional Daikin (accessible au public).
EKVDX32~100A2VEB
Conditionneur d'air à système VRV
4P555815-1A – 2021.08
Description
▪ L'ensemble complet des dernières données techniques est
disponible sur le Daikin Business Portal (authentification requise).
19.1
Schéma de câblage
Reportez-vous au schéma de câblage interne fourni avec l'unité (à
l'intérieur du couvercle du boîtier électrique de l'unité intérieure). Une
liste des abréviations utilisées est donnée ci-dessous.
Légende unifiée
Pour les pièces utilisées et la numérotation, reportez-vous au
schéma de câblage sur l'unité. La numérotation des pièces se fait en
numéros arabes et par ordre croissant pour chaque pièce et est
représentée dans l'aperçu ci-dessous au moyen de "*" dans le code
de la pièce.
Symbole Signification
Symbol
e
Disjoncteur
Connexion
A
,
Connecteur
Terre
Câblage à
effectuer
Fusible
Unité intérieure
INDOOR
Unité extérieure
OUTDOOR
Dispositif de
courant résiduel
Symbole Couleur
Symbole
BLK
Noir
ORG
BLU
Bleu
PNK
BRN
Brun
PRP, PPL
GRN
Vert
RED
GRY
Gris
WHT
YLW
Symbole
Signification
A*P
Carte de circuits imprimés
BS*
Bouton-poussoir marche/arrêt,
interrupteur de fonctionnement
BZ, H*O
Sonnerie
C*
Condensateur
AC*, CN*, E*, HA*, HE*, HL*,
Connexion, connecteur
HN*, HR*, MR*_A, MR*_B,
S*, U, V, W, X*A, K*R_*, NE
D*, V*D
Diode
DB*
Pont de diode
DS*
Microcommutateur
E*H
Chauffage
FU*, F*U, (reportez-vous à la
Fusible
carte de circuits imprimés à
l'intérieur de vote unité pour
connaître les caractéristiques)
FG*
Connecteur (masse du châssis)
H*
Faisceau
18 Mise au rebut
Signification
Terre de protection
Terre de protection (vis)
Redresseur
Connecteur du relais
Connecteur de court-
circuitage
Borne
Barrette de raccordement
Attache-câble
Couleur
Orange
Rose
Mauve
Rouge
Blanc
Jaune
