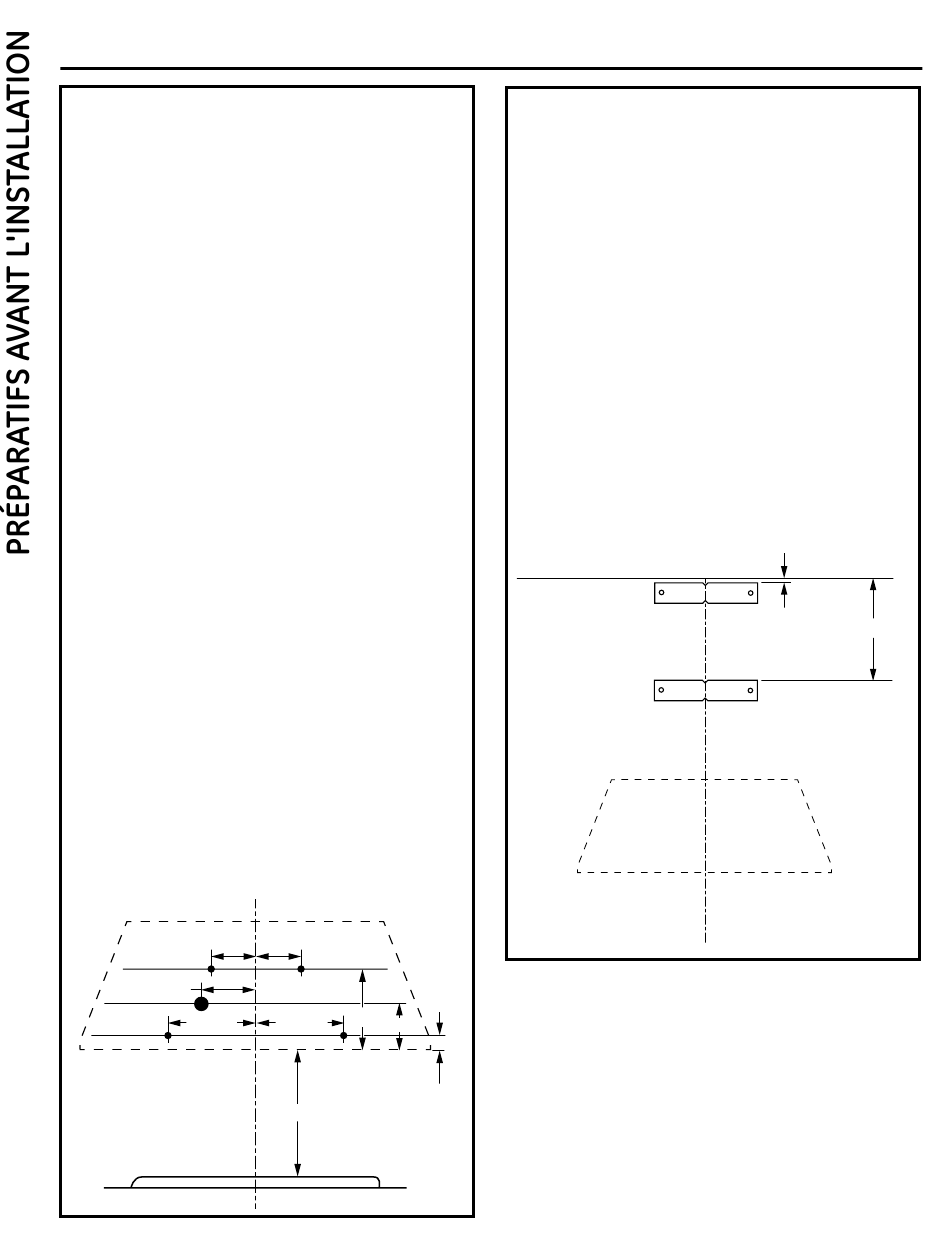

PRÉPARER LE MUR
Caisson de la hotte et alimentation
électrique
1. Recouvrez la surface située au-dessous de
l'emplacement de la hotte pour la protéger des
saletés et/ou des dommages.
2. Déterminez la position de la ligne centrale sur le
mur à l'emplacement où la hotte sera installée et
tracez une ligne vers le plafond. En vous basant
sur la hauteur du plafond, déterminez la distance
minimale requise de 24 po et la distance maximale
recommandée de 36 po (X) nécessaires entre
la surface de cuisson (B) et le bas de la hotte. À
cette distance, ajoutez 7 po et tracez une ligne
horizontale (A) d'environ 24 po de long centrée sur
la ligne centrale verticale (C).
3. Faites 2 marques de chaque côté de la ligne
horizontale (A), à 5-1/2 po de la ligne centrale
verticale (C). Vissez avec la perceuse les ancrages de
fixation du toit de la hotte dans le mur en vous basant
sur vos marques. Installez les 2 vis de montage dans
les ancrages en laissant un écart de 1/4 po entre le
mur et l'arrière de la tête de vis. (Vous allez placer le
caisson de la hotte sur ces têtes de vis.)
4. Ajoutez 1-1/4 po à la distance X et tracez une
deuxième ligne horizontale (D). Ajoutez 4-5/16 po
à la distance X et tracez une troisième ligne
horizontale (E).
5. Faites 2 marques de chaque côté de la ligne
horizontale (D), à 7-7/8 po de la ligne centrale
verticale (C). Percez 2 trous à l'aide du foret de
9/32 po et insérez les ancrages du cache-conduit.
6. Déterminez la position du trou qui devra être percé
pour faire passer le câble d'alimentation dans le mur
et faites une marque pour indiquer la position. Faites
une marque du côté gauche de la ligne horizontale
(E), à 6-1/4 po de la ligne centrale verticale (C). Percez
un trou de 1-1/4 po à cet endroit.
5-1/2 po 5-1/2 po
A
6-1/4 po
E
7-7/8 po
D
B
6
Préparatifs avant l'installation
7 po
7-7/8 po
4-5/16 po
1-1/4 po
X
C
Cache-conduits
1. Placez l'un des cache-conduits contre le mur de
telle sorte que son rebord supérieur soit à 1/16 po
du plafond et de niveau. Alignez les encoches
centrales du support et de la ligne centrale (C) et
faites des marques au centre des trous du support.
Retirez le support afin de percer les 2 trous de
montage à l'aide du foret de 9/32 po et insérez les
ancrages du cache-conduit. Replacez le support
sur le mur et vissez les 2 vis de montage dans les
ancrages. Serrer les vis.
2. Placez l'autre support du cache-conduit contre
le mur de telle sorte que son rebord supérieur
soit à 10-1/2 po du plafond et de niveau. Alignez
les encoches centrales du support et de la ligne
centrale (C) et faites des marques au centre des
trous du support. Retirez le support afin de percer
les 2 trous de montage à l'aide du foret de 9/32 po
et insérez les ancrages du cache-conduit. Replacez
le support sur le mur et vissez les 2 vis de montage
dans les ancrages. Serrer les vis.
Plafond
C
1/16 po
10-1/2 po
1 po = 2,5 cm; 1 pi = 0,3 m
