Schéma De Câblage - Falcon 1092 CT Dual Fuel Mode D'emploi

Français

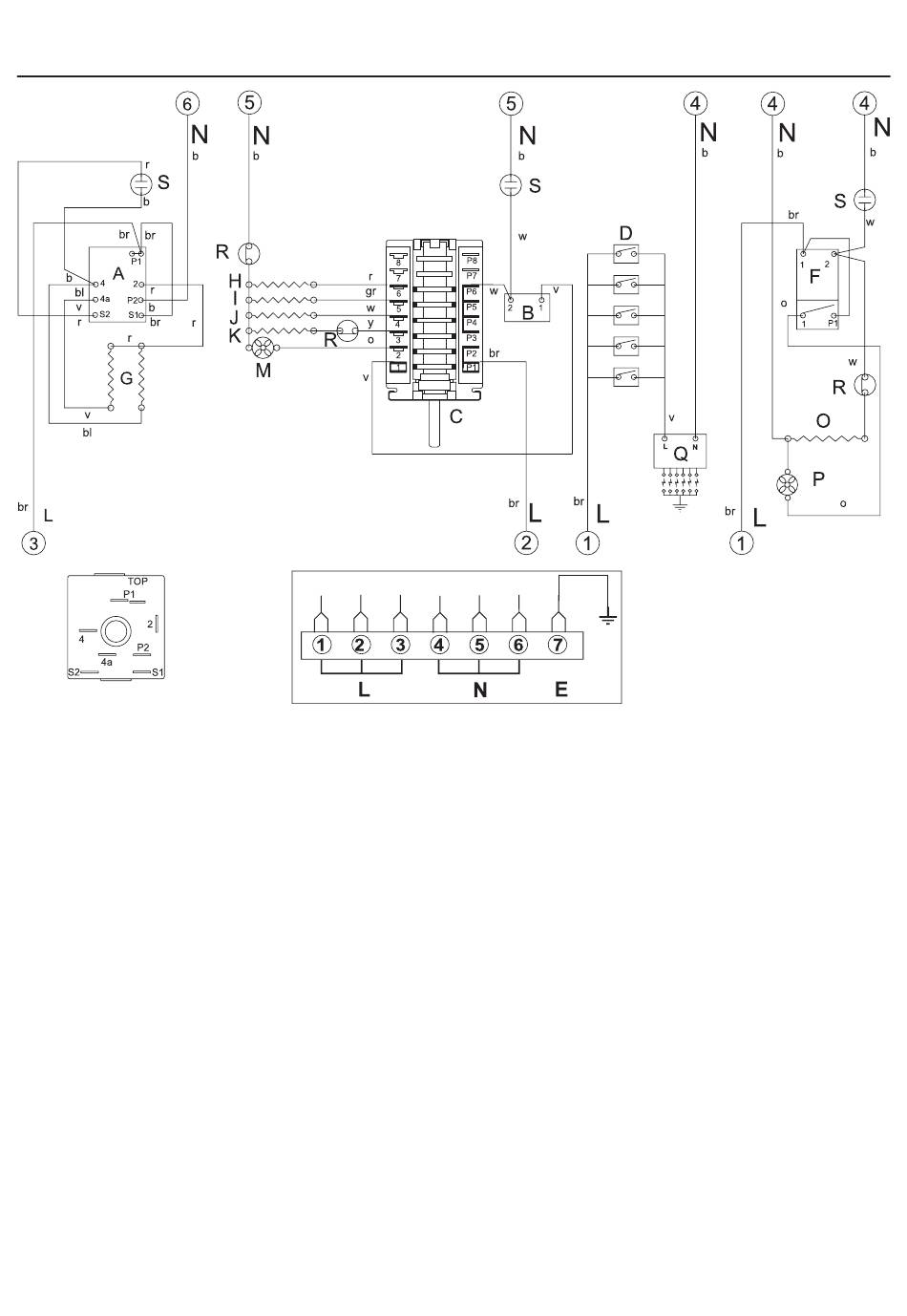

Schéma de câblage
Le raccord indiqué sur le schéma de câblage est pour une alimentation monophasée. Les capacités
nominales sont pour 230 V 50 HZ
Légende du schéma de câblage
A Régulateur de puissance du gril
B Thermostat du four Multifonctions gauche
C Commande des fonctions du four Multifonctions
D Contacteurs de robinet de commande de la table de cuisson
F Thermostat du four droit
G Eléments du gril
H Elément de sole du four Multifonctions
I Elément de voûte du four Multifonctions (paire extérieure)
J Elément gratineur du four Multifonctions (paire intérieure)
K Elément du ventilateur du four Multifonctions
M Ventilateur du four Multifonctions
O Elément du four ventilé droit
P Ventilateur du four droit
Q Générateur d'allumage
R Protecteur thermique
S Voyant
Code couleur
b Bleu
bl Noir
br Brun
or Orange
r Rouge
v Violet
w Blanc
y Jaune
58
