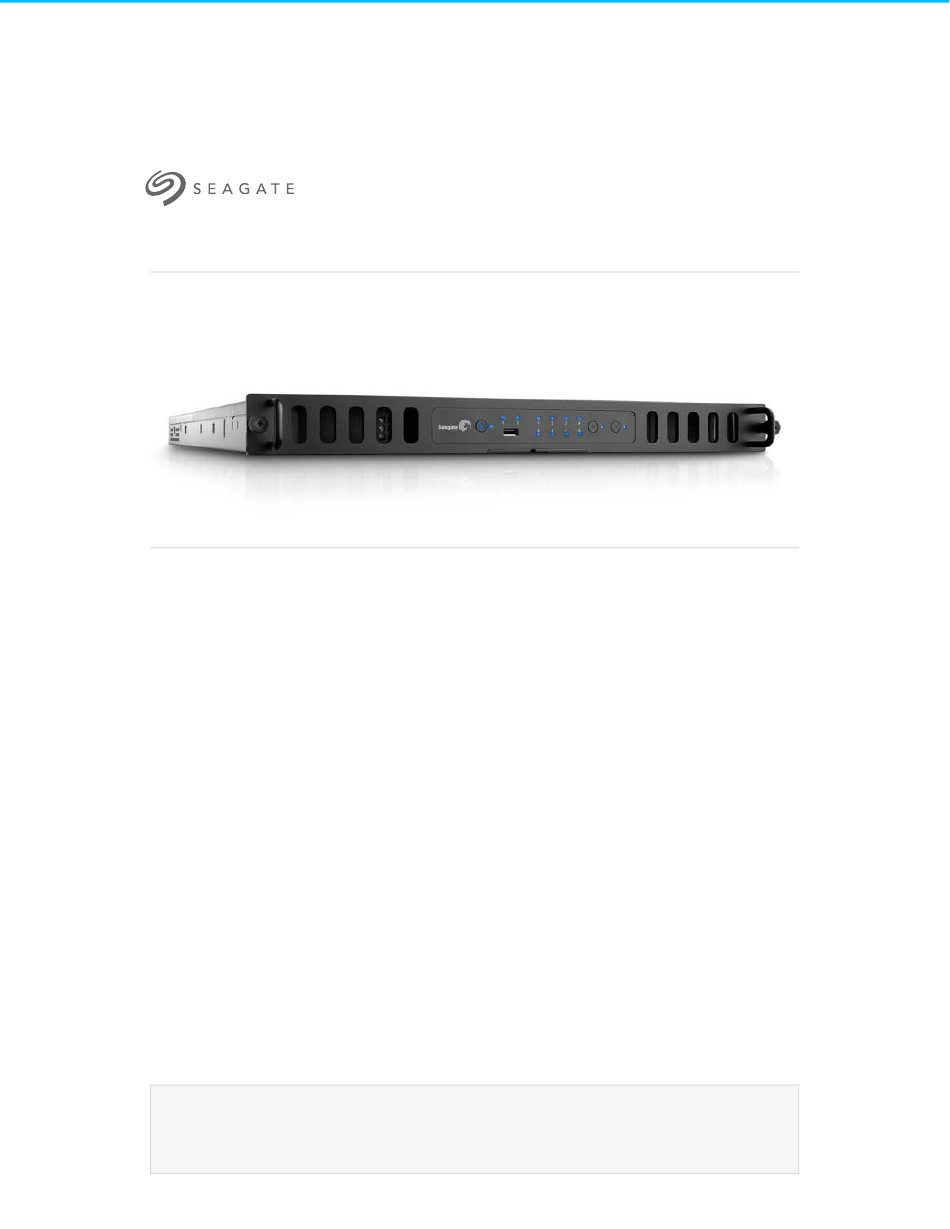

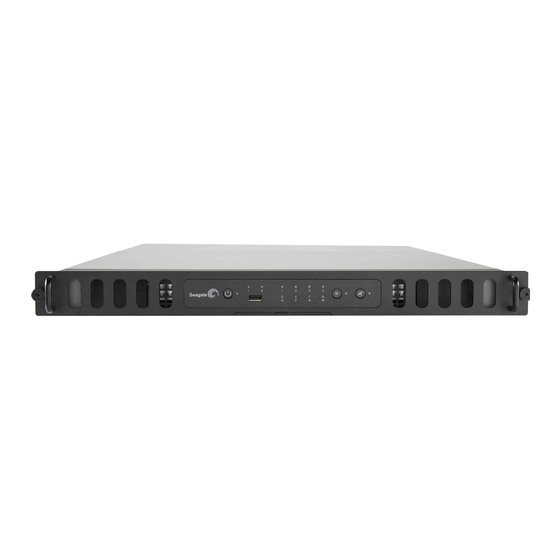

Seagate 8-Bay Rackmount NAS
Guide de l'utilisateur
Modèle: 8-Bay Rackmount NAS
Cliquez ici pour accéder à une version à jour de
ce document en ligne. Vous aurez également accès au contenu le plus récent, à des illustrations
pouvant être agrandies, et profiterez d'une navigation et de fonctions de recherche améliorées.

Publicité

Table des Matières
loading

Manuels Connexes pour Seagate 8-Bay Rackmount NAS

Sommaire des Matières pour Seagate 8-Bay Rackmount NAS

  • Page 1 Seagate 8-Bay Rackmount NAS Guide de l'utilisateur Modèle: 8-Bay Rackmount NAS Cliquez ici pour accéder à une version à jour de  ce document en ligne. Vous aurez également accès au contenu le plus récent, à des illustrations pouvant être agrandies, et profiterez d'une navigation et de fonctions de recherche améliorées.

  • Page 2: Table Des Matières

    ......................... . NAS OS de Seagate .
  • Page 3 5 Voyants système ................... .
  • Page 4 ........................Mémo ire RAM .

  • Page 5: Conformité Aux Règlements

    Toute modification qui ne serait pas expressément agréée par la partie garante de la conformité invaliderait le droit de l'utilisateur à utiliser cet équipement. Remarque importante : Déclara on de la FCC sur l'exposi on aux radia ons Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 6: Industrie Canada

    CEM 2004/108/EC: EN 60950-1:2006/AC:2011 : Appareils de traitement de l'information - Sécurité - Partie 1 : Exigences générales EN 55022: 2010/AC:2011 : Appareils de traitement de l'information - Caractéristiques des perturbations Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 7 EN 55024: 2010 : Appareils de traitement de l'information - Caractéristiques d'immunité - Limites et méthodes de mesure Česky Seagate tímto prohlašuje, že tento Rackmount NAS je ve shodě se základními požadavky a [Tchèque] dalšími příslušnými ustanoveními směrnice 2004/5/ES. Dansk Undertegnede Seagate erklærer herved, at følgende udstyr Rackmount NAS overholder de...

  • Page 8: Alim Entation

    Niniejszym Seagate oświadcza, że Rackmount NAS jest zgodny z zasadniczymi wymogami [Polonais] oraz pozostałymi stosownymi postanowieniami Dyrektywy 2004/104/EC. Português Seagate declara que este Rackmount NAS está conforme com os requisitos essenciais e [Portugais] outras disposições da Directiva 2004/104/CE. Slovensko Alulírott, Seagate nyilatkozom, hogy a Rackmount NASmegfelel a vonatkozó alapvetõ...
  • Page 9 Conservez la documentation du produit d'origine pour référence ultérieure. Utilisez uniquement l'élément ou la batterie pour l'application à laquelle ils ont été destinés. La mise au rebut des batteries et des éléments secondaires doit être effectuée conformément à la réglementation. Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 10: Contenu De Ce Manuel

    Introduc on Contenu de ce manuel Nous vous remercions d'avoir acheté le système Seagate 8-bay Rackmount NAS. Par ses performances haut de gamme et ses fonctionnalités avancées de partage de données, votre système 8-bay Rackmount NAS représente la nouvelle génération des produits de stockage d'entreprise.
  • Page 11 5. Câbles d'alimentation (x 2) 6. Câble Ethernet 7. Kit de bras de gestion des câbles 8. Seagate 8-bay Rackmount NAS 9. Disques durs 10. Rails de rack intérieurs (A1, A2) et rails de rack extérieurs (B1, B2) Un sachet de vis supplémentaires a été fourni pour la fixation des disques durs aux tiroirs de disque du système NAS.

  • Page 12: Système D'explo Itatio N Client

    Pour des performances optimales, veillez à utiliser des routeurs et des périphériques Gigabit Ethernet et assurez-vous que les ordinateurs du réseau sont compatibles avec Gigabit Ethernet. Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 13: Consignes De Sécurité

    Manipula on en toute sécurité Le système 8-bay Rackmount NAS doit fonctionner avec toutes ses pièces et tous ses éléments en place. Afin de respecter toutes les exigences réglementaires en matière de sécurité, d'émission et de dégagement thermique, aucun couvercle ne doit être retiré...

  • Page 14: Batterie

    Attention : ne retirez pas les couvercles du bloc d'alimentation car il existe un risque  d'électrocution. En cas de défaillance du bloc d'alimentation durant la période de garantie, retournez cette pièce à Seagate. Ven lateurs Avertissement : le retrait du couvercle du boîtier lorsque le système est sous tension entraîne ...

  • Page 15: Précau Ons De Sécurité Rela Ves Au Système À Rack

    N'ajoutez aucune charge sur le système 8-bay Rackmount NAS lorsque celui-ci est monté sur les rails du rack et installé sur sa glissière. Ceci risquerait de tordre les rails et d'empêcher la glissière de fonctionner correctement.

  • Page 16: Précau Ons Rela Ves À La Manipula On De L'équipement

    Toute perte, altération ou destruction des données lors de l'utilisation d'un disque Seagate ou d'un système de disques Seagate relève de la responsabilité exclusive de l'utilisateur et, en aucun cas, Seagate ne sera tenu responsable de la récupération ou de la restauration de ces données. Pour éviter toute perte de vos données, Seagate vous recommande fortement de conserver DEUX copies de vos données : l'une sur votre...
  • Page 17 Information importante : 1 Go = 1 000 000 000 octets. 1 To = 1 000 000 000 000 octets. Après le  formatage, la capacité de stockage réelle disponible dépend de l'environnement de fonctionnement (environ de 10 à 15 % de moins). Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 18: Conception Générale Du Système

    Concep on générale du système Le système 8-bay Rackmount NAS est un boîtier de disque durs de format 1U. Il abrite jusqu'à huit disques de 3,5 pouces dans son châssis frontal (voir l'illustration ci-dessus). Les boîtiers fournis avec des disques durs contiennent des disques durs Nearline haut de gamme de Seagate.

  • Page 19: Nas Os De Seagate

    NAS OS de Seagate Le système 8-bay Rackmount NAS est géré par NAS OS de Seagate. Installé sur tous les disques du boîtier, NAS OS vous aide à créer des volumes avec la protection RAID. Un système de stockage à connexion directe peut être connecté...

  • Page 20: Vue Du Panneau Avant

    Vue du panneau avant 1. Fixations Rackmount : permettent de fixer votre système Seagate 8-bay Rackmount NAS à des racks d'équipements informatiques de 19 pouces. Voir Configuration. 2. Bouton Marche/Arrêt : permet de mettre le système sous tension et hors tension. Voir Utilisation.

  • Page 21: Vue Du Panneau Arrière

    Le voyants clignotants vous permettent d'identifier le système 8-bay Rackmount NAS dans un groupe d'équipements montés en rack. Un autre bouton d'identification situé à l'arrière de l'équipement peut également être actionné pour allumer les voyants d'identification et faire retentir l'alarme.

  • Page 22: Ports Usb

    Configuration. Ports USB Le système 8-bay Rackmount NAS comporte trois ports USB 2.0, qui vous permettent de brancher votre système de stockage à connexion directe ou d'autres périphériques USB : Les équipements de stockage connectés à un port USB doivent être formatés à l'aide de l'un des systèmes de fichiers suivants : FAT32, NTFS, HFS+, EXT2, EXT3, EXT4 et XFS.
  • Page 23 Le système 8-bay Rackmount NAS comprend deux châssis de disques contenant chacun quatre disques durs de format 3,5 pouces. Le châssis comporte des emplacements de montage pour disques SATA. Le châssis de disques fournit une protection contre la conduction thermique, les interférences de fréquences radio et l'induction électro-magnétique, ainsi qu'une protection physique des disques.
  • Page 24 Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 25: Voyants Système

    Voyants système Le système 8-bay Rackmount NAS comporte trois ensembles de voyants qui fournissent des informations sur l'état du système. Observez les illustrations ci-dessous pour repérer l'emplacement des voyants sur le châssis. Face avant 1. Voyant d'état 2. Voyants Ethernet 3.

  • Page 26: Châssis Intérieur

    1. Voyant d'identification et bouton avec voyant Châssis intérieur 1. Voyants de disque Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 27: Comportement Des Voyants

    Communication perdue Voyants d'état et de disque Les voyants d'état et de disque fournissent des informations à jour sur le fonctionnement de votre système NAS. Comportement des Comportements des voyants de disque État voyants d'état Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 28 été perdues. Éteint sur des disques Un disque n'est pas été enfiché dans le connecteur SATA de l'emplacement ou il n'est pas alimenté. Violet fixe Bleu fixe Mise à jour matérielle Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 29: Voyants Ethernet, D'iden Fica On Et De Sourdine

    Voyant de sourdine Comportement État Orange fixe Le bouton de sourdine a été actionné afin de d'éteindre une alarme sonore ou d'empêcher l'unité d'émettre des alertes sonores. Éteint La fonction de sourdine est désactivée. Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 30 Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 31: Étape 1 - Rack

    (NAS). Étape 1 - Rack 1. Fixez les rails de rack intérieurs au système Seagate 8 Bay Rackmount NAS en vissant les quatre vis de chaque côté. 2. Dévissez les vis arrière des rails de rack extérieurs pour étendre les étriers coulissants.
  • Page 32 3. Fixez les rails de rack extérieurs au rack. Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 33: Étape 2 - Bras De Gestion Des Câbles

    4. Faites coulisser le système Seagate NAS sur le rack. Vous entendrez un clic indiquant que le système NAS est correctement fixé au rack. Étape 2 - Bras de ges on des câbles Fixez le bras de gestion des câbles à l'arrière des rails de rack.

  • Page 34: Étape 3 - Câbles

    2. Enclenchez la connexion gauche dans le rail extérieur. 3. Guidez la connexion intérieure droite sur le rail de rack intérieur. Étape 3 - Câbles Connexions Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 35: Placement

    1. Ouvrez les panneaux sur le bras de gestion des câbles et faites passer les câbles. Laissez suffisamment de jeu pour les connexions externes et pour faire coulisser le système NAS sur ses rails. Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 36: Réseau Et Alimentatio N

    2. Fermez les panneaux. Réseau et alimenta on Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 37: Étape 4 - Disques

    1. Connectez les câbles Ethernet à votre routeur. 2. Connectez les câbles d'alimentation aux prises. Étape 4 - Disques Retrait du couvercle 1. Faites coulisser le système NAS vers vous jusqu'à ce qu'il s'enclenche. Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 38 2. Libérez le couvercle en appuyant simultanément sur les deux loquets vers vous. 3. Soulevez le couvercle. Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 39: Insertio N Des Disques

    Inser on des disques Information importante : vérifiez que vous êtes correctement relié à la masse avant de toucher  les disques. 1. Appuyez sur le bouton de verrouillage du disque pour ouvrir le loquet. Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 40 2. Placez le disque sur les guides de disque dur du système NAS. Vérifiez que le disque est correctement aligné sur les guides en le repoussant doucement vers le côté opposé à la connexion SATA. Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 41 3. Faites glisser le disque dans le connecteur SATA. Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 42 4. Fermez le loquet du disque. Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 43 6. Fermez le couvercle et faites glisser le système NAS dans le rack. Pour déverrouiller les rails, tirez vers vous les attaches situées de chaque côté. Fixez le système NAS à l'aide des deux vis avant. Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 44: Étape 5 - Connexion Au Système Nas

    Étape 5 - Connexion au système NAS 1. Mettez sous tension le système NAS. Attendez que le voyant d'état soit allumé fixement avant de passer à l'étape suivante. Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 45 2. Á partir d'une station de travail du réseau, lancez un navigateur Web pour saisir http://seagate-r8 ou, http://seagate-r8.local pour Mac ou toute station de travail utilisant le protocole réseau Bonjour. 3. Suivez les instructions à l'écran pour terminer l'installation. Seagate 8-Bay Rackmo unt NAS...
  • Page 46 Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 47: Mise Sous Tension Du Système Nas

    Mise hors tension du système NAS 1. Assurez-vous qu'aucun autre utilisateur du réseau n'accède pas actuellement au système NAS. 2. Utilisez NAS OS pour désactiver le système NAS ou appuyez brièvement sur le bouton Marche/Arrêt. Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 48 à partir du système NAS, causant sa mise à l'arrêt immédiate. Il est déconseillé d'appuyer de façon prolongée sur le bouton Marche/Arrêt, car vous risquez alors de perdre des données. Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 49: Logiciels

    Logiciels Le système Seagate 8-bay Rackmount NAS est fourni avec NAS OS de Seagate pré-installé. Pour gérer le système NAS, l'administrateur peut lancer l'outil d'administration basé sur le Web. Utilisez NAS OS pour effectuer les tâches suivantes : allouer les disques du système NAS en volumes ;...

  • Page 50: Entretien Du Matériel

    Entre en du matériel Le système 8-bay Rackmount NAS comporte un châssis avant et un châssis arrière, ayant chacun son propre couvercle. Consultez les sections ci-dessous pour toute information sur l'emplacement, et si nécessaire, le remplacement des modules matériels. Reportez-vous à la Garantie du produit avant d'effectuer toute opération de réparation ou...
  • Page 51 2. Faites coulisser vers vous le système NAS jusqu'à ce qu'il soit bien en place et bloqué. 3. Libérez le couvercle en appuyant vers vous sur les deux loquets situés à l'avant. 4. Soulevez le couvercle et retirez-le du système NAS. Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 52: Info Rmatio Ns Sur Le Châssis Avant

    Informa ons sur le châssis avant Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 53 1. Ventilateurs (x3) 2. Châssis 1, disques durs 1 à 4 3. Voyants de disque dur, connexions SATA 4. Châssis 2, disques durs 5 à 8 Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 54: Remplacement D'un Blo C D'alimentatio N

    1. Localisez le bloc d'alimentation à l'arrière du système NAS. 2. Déverrouillez le bloc d'alimentation en poussant le loquet vers la poignée. 3. Retirez le bloc d'alimentation en écartant la poignée du système NAS. Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 55: Remplacement D'un Disque Dur

    4. Insérez le bloc de remplacement dans l'emplacement vide. Remplacement d'un disque dur Si un disque dur défectueux est sous garantie, veillez à prendre contact avec le service client Seagate pour recevoir un disque de remplacement. Lorsque vous ajoutez ou remplacez des disques durs, choisissez de préférence des disques durs Seagate qui sont optimisés pour votre système 8-bay Rackmount NAS.
  • Page 56 3. Placez le disque sur les guides de disque dur du système de stockage en réseau. Vérifiez que le disque est correctement aligné sur les guides en le repoussant doucement vers le côté opposé à la connexion SATA. Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 57 4. Faites glisser le disque dans la connexion SATA. Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 58 5. Fermez le loquet du disque. Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 59 7. Remettez en place le couvercle et faites coulisser le système NAS sur le rack. Pour déverrouiller les rails, tirez vers vous les attaches situées de chaque côté. Fixez le système NAS à l'aide des deux vis avant. Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 60: Remplacement D'un Ventilateur

    8. Connectez-vous au système Seagate 8-bay Rackmount NAS à partir d'une station de travail de votre réseau pour gérer le nouveau système de stockage. 9. Recréez le volume NAS. Pour plus d'informations, reportez-vous à la section Logiciels. Remplacement d'un ven lateur Attention : les ventilateurs sont échangeables à...
  • Page 61 3. Soulevez le ventilateur de son logement. Faites très attention lorsque vous retirez le ventilateur, car la présence de pièces en mouvement comporte des risques de blessures graves. Normalement, le ventilateur s'arrête de tourner lorsqu'il est retiré de son logement. Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 62: Châssis Arrière

    1. Mettez le système hors tension, débranchez les alimentations, puis attendez que les composants soient complètement refroidis. 2. Faites coulisser vers vous le système NAS jusqu'à ce qu'il soit bien en place et bloqué. 3. Retirez les deux vis du couvercle arrière. Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 63: Info Rmatio Ns Sur Le Châssis Arrière

    4. Faites glisser le couvercle vers le rack puis retirez-le du système NAS. Informa ons sur le châssis arrière Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 64: Composants Installés

    1. Emplacements PCIe 2. Batterie 3. Processeur 4. Emplacements de mémoire RAM 5. Alimentations (x2) Composants installés Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 65: Remplacement De La Batterie

    Agissez avec précaution pour remplacer la batterie. Il existe un fort risque d'explosion si la batterie est remplacée par une batterie d'un type incorrect. 1. Mettez le système hors tension, débranchez l'alimentation et retirez le couvercle arrière comme expliqué ci-dessus. Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 66 2. Retirez les vis du support de carte d'extension. 3. Détachez délicatement le support de carte d'extension de la carte d'extension, puis retirez-le pour fournir un accès à la batterie. Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 67 4. Tout en écartant d'une main le clip de fixation de la batterie, de l'autre main, soulevez la batterie de son logement. Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 68: Mémoire Ram

    Ajout d'une mémoire DIMM (RAM) dans un emplacement vide 1. Mettez le système hors tension, débranchez l'alimentation et retirez le couvercle comme expliqué ci- dessus. 2. Repérez un emplacement DIMM vide et écartez ses clips de fixation. Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 69 3. Alignez la mémoire DIMM sur le support de l'emplacement. Assurez-vous que le bord de l'encoche de la mémoire DIMM correspond à la clé du support. Seagate 8-Bay Rackmo unt NAS 2/17/16...
  • Page 70 4. Tout en tenant la carte DIMM par ses deux extrémités, insérez-la délicatement dans le support. La mémoire DIMM est correctement insérée quand vous ne pouvez pas l'enfoncer plus avant et que les clips de fixation s'enclenchent. Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 71: Retrait D'une Mémoire Dimm (Ram)

    Information importante : insérez toujours la mémoire DIMM verticalement pour éviter  d'endommager l'encoche. Vous devrez éventuellement exercer une pression modérée sur les bords de la carte DIMM pour l'enfoncer dans son support. Retrait d'une mémoire DIMM (RAM) Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 72: Voyant Clignotant En Violet : Vérifiez La Connexion

    Si un voyant clignote en violet, cela signifie que le fond de panier et la carte mère ne parviennent pas à communiquer. Suivez la procédure ci-après pour vérifier si le câble est correctement branché : 1. Mettez le système 8-bay Rackmount NAS hors tension. 2. Retirez le couvercle arrière.
  • Page 73 4. Si le connecteur du câble n'est pas bien enfoncé, appuyez dessus. 5. Remettez le couvercle arrière en place. 6. Mettez le système 8-bay Rackmount NAS sous tension. Si le voyant clignote toujours en violet, contactez le support Seagate. Seagate 8-Bay Rackmo unt NAS 2/17/16...

  • Page 74: Obtention D'aide

    Support technique de Seagate Droits et responsabilités dans le cadre de la garantie Remarque : Seagate propose des produits de haute qualité qui enrichissent la vie de ses clients.  Pour nous aider à vous offrir un service client optimal, nous vous invitons à créer un compte et à...

  • Page 75: Le Système 8 Bay Rackmount Nas Se Met Hors Tension Lorsque Je Branche Un Périphérique Usb

    Contactez le service client de Seagate si vous pensez que l'une ou les deux alimentations sont défectueuses. Dans les rares cas où les deux alimentations sont défectueuses en même temps, vous serez éventuellement invité à renvoyer le système NAS à Seagate pour examen.
