Paramètre
Description

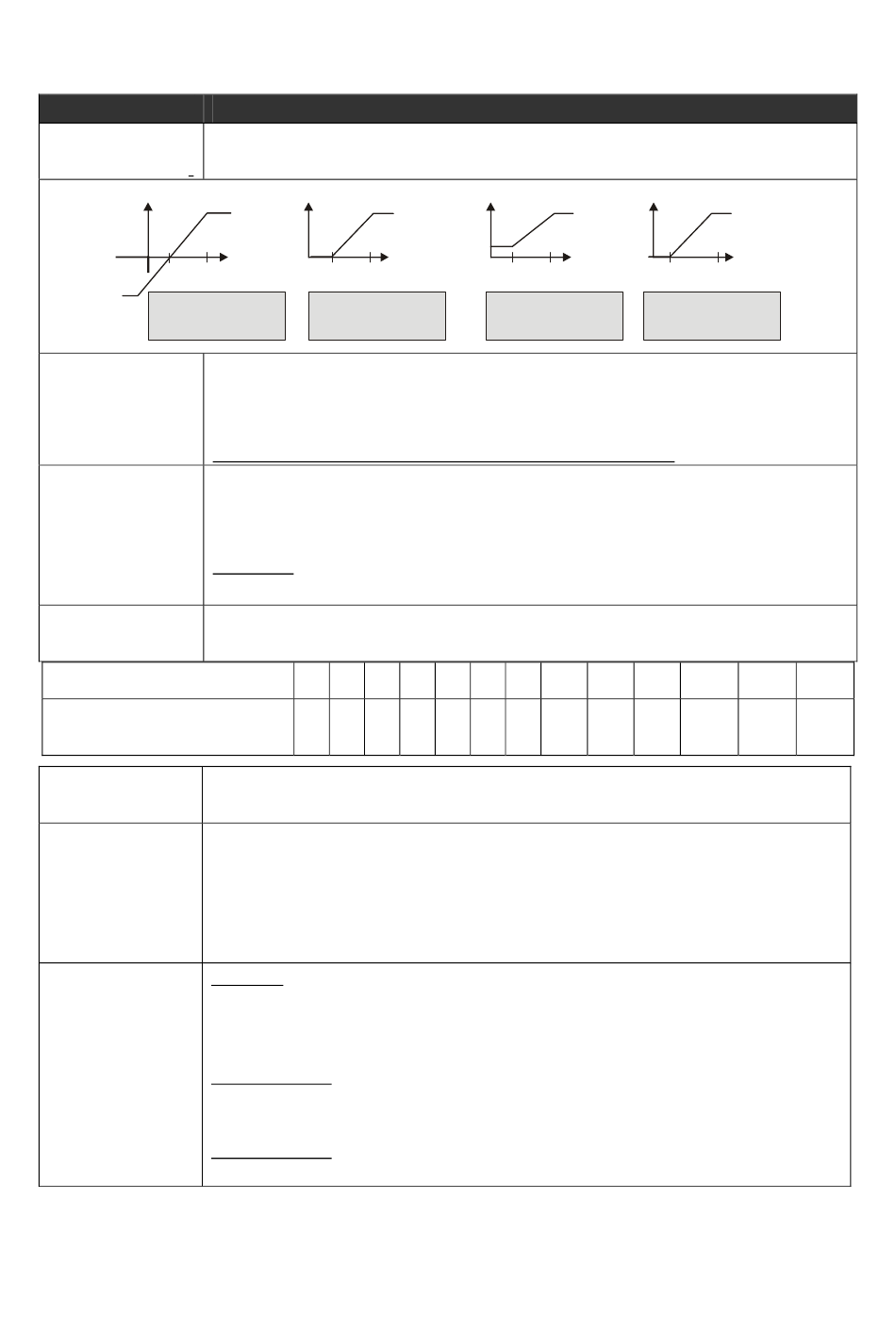

Output mode
Définit le format de sortie des sorties analogiques comme suit :
(mode de sortie) :
V
Min.
Max.
Mode de sortie = 0
-10V ... 0 ... +10V
Mode de
0:
linéarisation :
1:
2.
Référez-vous à l'exemple de la section « Linéarisation »
Wait Time A
Temps de réinitialisation pour la sortie analogique en secondes. Si plus
aucune impulsion n'arrive à l'entrée correspondante pour le temps
Wait Time B
programmé, la sortie analogique se positionne sur 0.
Exemple : en réglant sur 0,01 sec. les fréquences inférieures à 100 Hz
aboutissent à une sortie analogique zéro, etc.
Average mode
Ce paramètre permet de configurer une moyenne flottante. Influence le
(mode moyenne)
temps de réponse de la sortie analogique.
Réglage Average Mode :
Nombre de cycles
de valeurs moyennes :
Pour composer une moyenne à partir d'une base de temps réglable, voir
paramètre « Sampling Time »
Mode Teach
Ce paramètre n'est important que si vous utilisez l'appareil pour combiner
deux fréquences (par ex. A + B). C'est lui qui décide si le résultat de la
conversion doit automatiquement être remis à l'échelle après TEACH.
0 : l'appareil calcule automatiquement une nouvelle mise à l'échelle
1 : utilisation de la mise à l'échelle du canal A.
Exemple :
Admettons que vous ayez utilisé la fonction Teach pour calibrer chacun des canaux
A et B sur une fréquence d'entrée de 0 – 10 kHz pour un signal de sortie de 0 – 10
volts et que vous configuriez à présent le mode de fonctionnement A + B.
Mode Teach = 0 permet de fonctionner sur chacun des deux canaux avec une plage
d'entrée pleine échelle de 10 kHz, car la remise à l'échelle automatique a prévu une
plage complète de 20 kHz (10 volts) pour la somme A + B.
Mode Teach = 1 par contre limite la somme A + B à 10 kHz, car seule la mise à
l'échelle pour le canal A est appliquée à la combinaison.
FU25102A_f_a5.DOC / Apr-07
V
Codeur
Codeur
Min.
Max.
Mode de sortie = 1
0 ... +10V
Linéarisation désactivée, les paramètres P1 à P16 sont insignifiants.
Linéarisation dans la plage de 0 – 100 %
Linéarisation dans la plage de –100% à +100%
0
1
2
-- 2
4
mA
Codeur
Min.
Max.
Mode de sortie = 2
4 ... 20 mA
3
4
5
6
7
8 16 32 64 128 256 512 1024 2048 4096
mA
Codeur
Min.
Max.
Mode de sortie = 3
0 ... 20 mA
8
9
10
11
Page 17 / 26
12
