4 Messa in funzione [esperto]

4 Messa in funzione [esperto]
1. Dopo avere fissato il collettore modulare, applicare i circuiti di riscaldamento
modulare ed avvitarli al collettore modulare.
2. Collegare i tubi alla caldaia (non dimenticare di inserire le guarnizioni).
3. Controllare tutti gli avvitamenti e stringerli ulteriormente se necessario.
4. Effettuare una prova di pressione.
5. Montare il guscio termoisolante del collettore modulare.
4.1

Accessorio: raccordo ad anello tagliente (non fornito in dotazione)

Il collegamento all'impianto di riscaldamento può essere effettuato velocemente, a tenuta di
pressione e senza saldature utilizzando i raccordi ad anello taglienti disponibili come opzione.
Non compresi nel contenuto
della fornitura!
2017/01

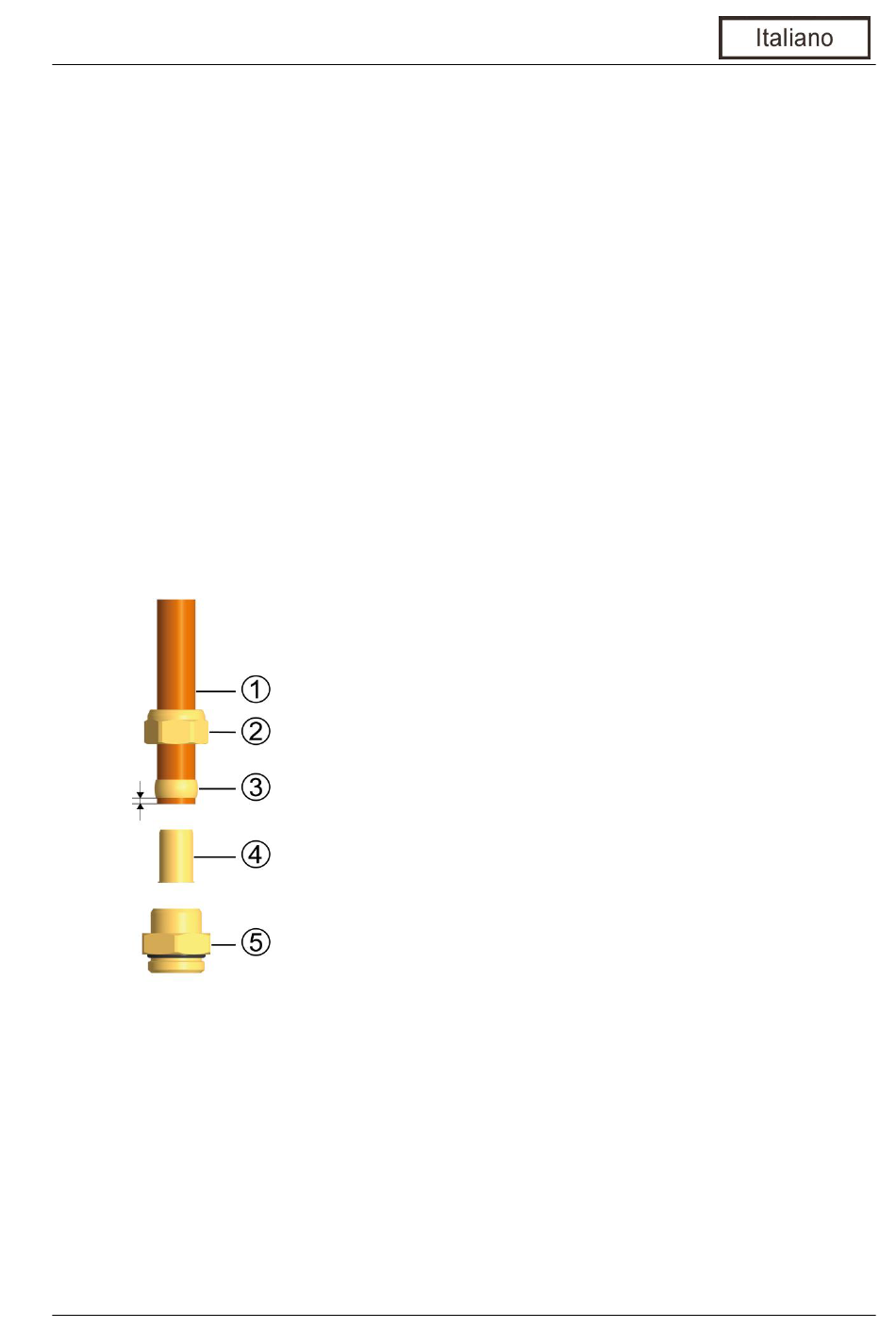

6. Spingere il dado per raccordo ② e l'anello tagliente ③
nel tubo di rame ①. Per garantire una trasmissione
di forza e una tenuta sicure, il tubo deve fuoriuscire
dall'anello tagliente di almeno 3 mm.
7. Spingere la boccola ④ nel tubo di rame.
8. Introdurre il tubo di rame con i singoli elementi inseriti
(②, ③ e ④) il più possibile nella sede del raccordo ad
anello tagliente ⑤.
9. Avvitare bene il dado per raccordo ② manualmente.
10. Stringere i dadi per raccordo ② per un giro intero.
Per non danneggiare l'anello di tenuta, evitare una
torsione eccessiva della sede del raccordo ad anello
tagliente ⑤.
