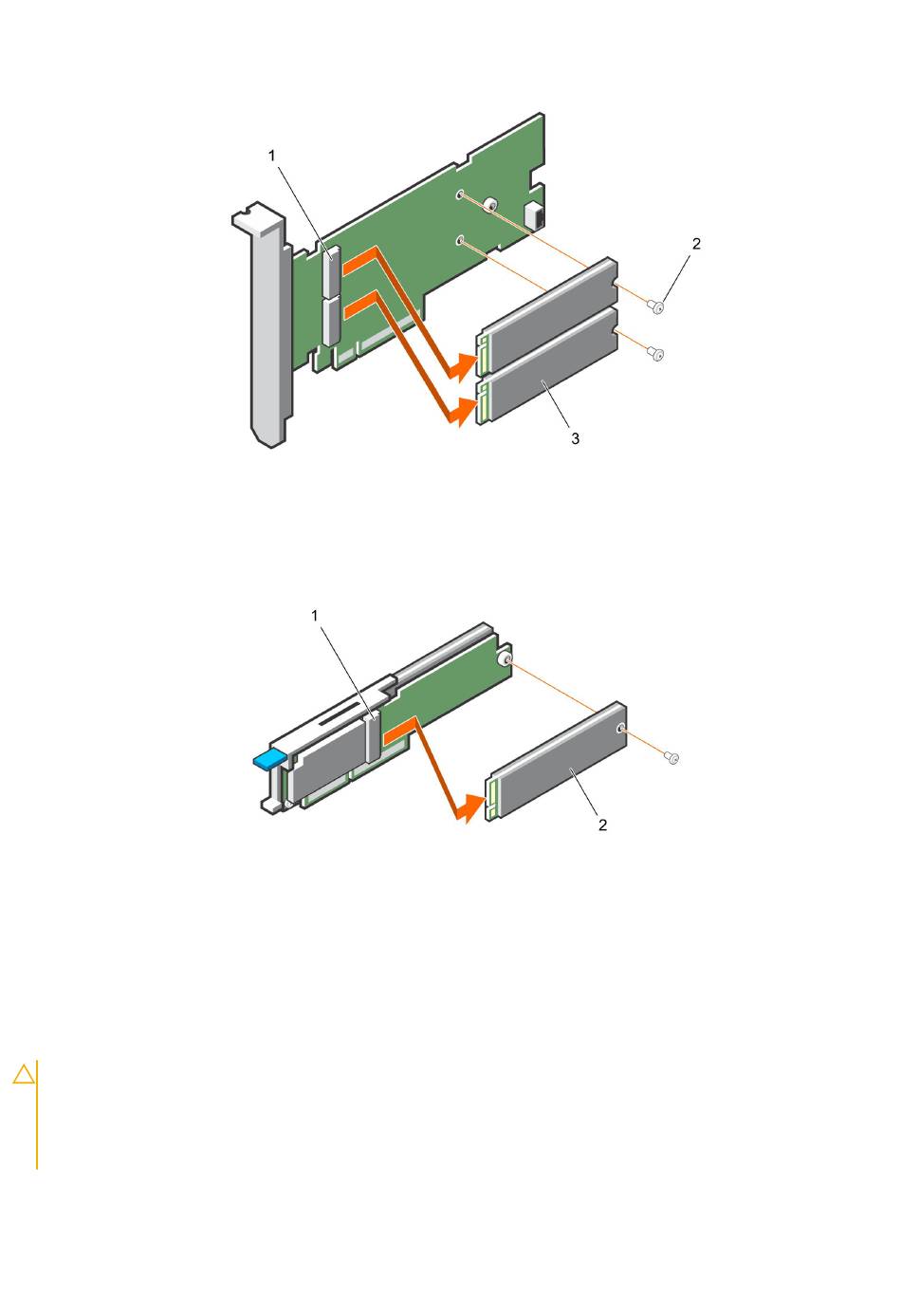

Figure 5. Retrait du module M.2 SSD de la carte d'adaptateur BOSS-S1
a. connecteur de module (2)
b. vis (2)
c. Module SSD M.2 (2)
Figure 6. Retrait du module M.2 SSD de la carte modulaire BOSS-S1
a. connecteur du module
b. Module SSD M.2
Installation du module M.2 SSD sur la carte BOSS-S1
PRÉCAUTION :
La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé.
N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit
et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout
dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les
consignes de sécurité fournies avec votre produit.
1. Alignez les connecteurs du module SSD M.2 avec les connecteurs situés sur la carte.
2. Inclinez le module SSD M.2 vers le bas jusqu'à ce que le module soit correctement placé sur la carte.
Déploiement de la carte BOSS-S1
17
