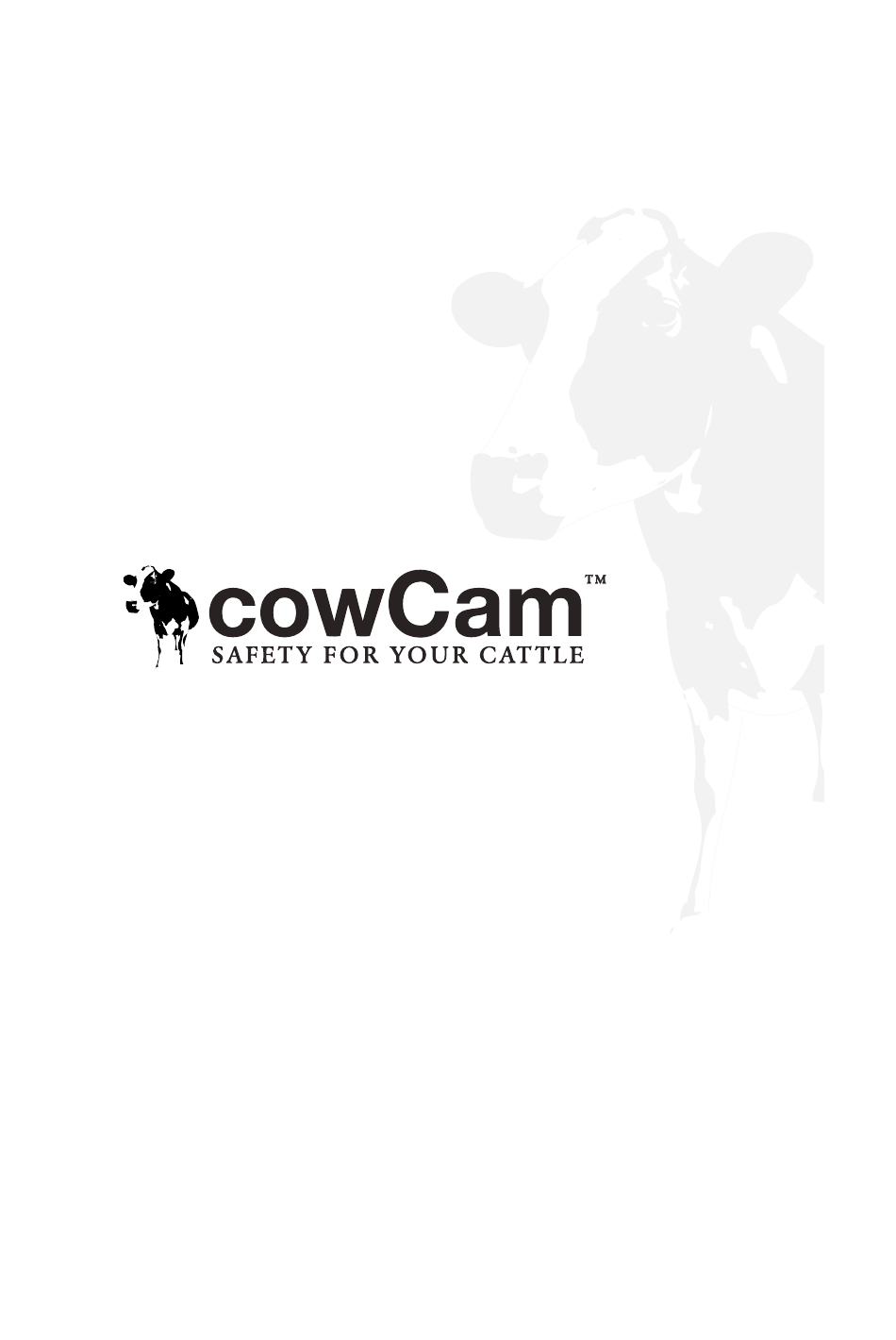

- Page 1 - Bedienungsanleitung - User Guide - Guide d’utilisation - Användarmanual...
- Page 29 English User guide - 29 -...
- Page 56 - 56 -...
- Page 57 Français Guide d’utilisation - 57 -...
- Page 58 Table des matières 1. Introduction....................59 2. Informations de sécurité & autres informations importantes..... 60 3. Contenu de votre boîte cowCam™............61 4. Informations relatives aux produits fournis ..........62 5. Avant de commencer l’installation............. 65 cowCam™ dans votre étable 6.
-
Page 59: Introduction
Nous espérons que vous serez pleinement satisfait de la cowCam™ et qu’elle aura répondu à vos attentes en tous points. Les produits LUDA Elektronik AB fonctionnent sur une fréquence de 2,4 GHz et sur une distance de 100 mètres en l’absence d’obstacles. Grâce aux antennes directionnelles A300, la portée peut aller jusqu’à... -
Page 60: Informations De Sécurité & Autres Informations Importantes
Ne pas utiliser plusieurs caméras de même fréquence dans la même zone puisqu’elles pourraient interférer entre elles. LUDA Elektronik AB décline toute responsabilité quand aux évènements pouvant résulter d’une utilisation non conventionnelle ou contrevenant aux conseils du présent manuel. - 60 -... -
Page 61: Contenu De Votre Boîte Cowcam
3. Contenu de votre boîte cowCam Barn Home Votre boîte cowCam™ contient les produits suivants: 1. 1 caméra vidéo sans fil (Art. nr 905T) 2. 1 antenne émettrice A300. (10dBi). (Art. nr 307A00) 3. 1 antenne réceptrice A300. (10dBi). (Art. nr 307A00) 4. -
Page 62: Informations Relatives Aux Produits Fournis
4. Informations relatives aux produits fournis Afin de réussir votre installation il est de la plus haute importance que vous vous familiarisez avec les produits fournis. Antenne (2dBi) Capot protecteur Lentille Capteur sensible a la lumiere Sélecteur de canaux LED IR Pied de caméra Caméra vidéo sans fil. - Page 63 Antenne (2dBi) Sélecteur de canaux manuel - émetteur (transmitter) Indicateur de canaux Sélecteur de canaux manuel - récepteur (receiver) Connection d’antenne Interrupteur pour (pour antenne A300 10dBi) bloquer les canaux** sortie Audio-Vidéo (TV)*** Interrupteur pour la mise en Connection alimentation (5V) cascade des canaux.* VidéoLink pour l’extension de portée du signal intérieur.
- Page 64 ANTENNES Les unités dBi mesurent la puissance de l’antenne. Dans le cas de l’antenne émettrice, cela correspond à la puissance du signal transmit et dans le cas de l’antenne réceptrice cela correspond au niveau de sensibilité. Excepté leurs différences de dBi, ces antennes différent aussi dans leur façon de transmettre et reçoivent le signal sans fil.
-
Page 65: Avant De Commencer L'installation
5. Avant de commencer l’installation Veuillez lire le guide d’utilisation et le guide d’installation rapide avant de procéder à l’installation de la cowCam™. Commencez par charger votre moniteur LCD car vous en aurez besoin par la suite du processus. La pile n’est que partiellement chargée lors de la livraison et le moniteur LCD ne fonctionnera donc que pour un court moment si elle n’est pas chargée. -
Page 66: Fonctionnement De La Cowcam™ Dans L'étable/La Maison
6. Fonctionnement de la cowCam™ dans l’étable/la maison Barn Home 1. La caméra surveille votre bétail, le signal est transmis par le câble jusqu’à l’antenne A300 qui transmet le signal en dehors de l’étable. 2. L’antenne A300 fixée sur le mur de l’étable transmet le signal à l’antenne réceptrice A300. 3. -
Page 67: Installation De La Caméra Dans L'étable
7.Installation de la caméra dans l’étable Le câble d’antenne inclût vous permet de placer la caméra dans un rayon de 25 mètres de distance de l’antenne émettrice A300 (10dBi) et dans un rayon de 12 mètres de distance de la prise murale 220V (vous pouvez trouver des câbles plus long pour l’alimentation ou l’antenne, voir les informations ci-dessous). -
Page 68: Installation De L'antenne Émettrice A 300
8. Installation de l’antenne émettrice A 300 Afin d’envoyer l’image de la caméra sans utiliser de fils et avec la plus longue distance possible, les antennes émettrices et réceptrices A300 doivent être placées sur les murs extérieurs de l’étable et de la maison, pointant l’une vers l’autre. -
Page 69: Tester Le Signal De Réception
9. Tester le signal de réception Dans cette phase du processus d’installation, il sera utile que vous soyez à 2 afin de procéder aux tests du signal de réception plus facilement. Une personne pourra donc ajuster l’antenne pendant que l’autre peut contrôler la qualité... -
Page 70: Installation De L'antenne Réceptrice A300
10. Installation de l’antenne réceptrice A300 L’antenne réceptrice doit être fixée au mur extérieur de votre maison qui fait face à l’étable et doit être en direction de l’antenne émettrice A300. Le câble de 5 m de l’antenne connectera l’antenne à la sortie vidéo à... -
Page 71: Installation Du Vidéolink
11. Installation du vidéoLink Le VidéoLink reçoit le signal de la caméra par l’antenne réceptrice A300. Il transmet alors le signal sur un différent canal par le biais de l’antenne noire (2dBi). La portée du signal varie entre 20 à 30 m, dépendamment de l’épaisseur et du nombre de murs. -
Page 72: Fixation Définitive De L'antenne A300 Et Chauffage De Tubes Thermo Rétractables
12. Fixation définitive de l’antenne A300 et chauffage de tubes thermo rétractables Si les antennes A300 sont correctement installées et se dirigent l’une vers l’autre sans aucun obstacle s’y opposant, le canal éméteur du vidéoLink devrait rendre une image de qualité satisfaisante. Lorsque vous avez vérifié... -
Page 73: Diagnostic Des Pannes De Supervision De L'étable
13. Diagnostic des pannes de supervision de l’étable Le but de ce présent chapitre est d’observer systématiquement toutes les possibilités que vous pourrez rencontrer au cours de l’installation. Suivez les instructions suivantes pour remédier aux problèmes rencontrés. Diagnostic des pannes du moniteur LCD. Le moniteur LCD est considéré... -
Page 74: Diagnostic Des Pannes De La Caméra Pour L'antenne 2Dbi
Diagnostic des pannes de la caméra pour l’antenne 2dBi Il y a deux raisons pour que la caméra ne transmette pas le signal. Soit la caméra n’est pas alimentée par le courant, soit la caméra est alimenté mais le signal ne peut pas être reçu par le moniteur LCD étant donné... - Page 75 Interférences dans l’image et son Erreurs possibles Solutions • Interférences comme des lignes horizontales • Les interférences sont causées par les visibles à l’écran et son instable. réseaux sans fil à proximité Modifiez la fréquence de la caméra (voir 14) ou de votre routeur.
-
Page 76: Diagnostic Des Pannes De L'antenne Émettrice A300 (10Dbi)
• Inspectez le câble. S’il a été plié à plus de 90°, il se peut que les fils à l’intérieur du câble se soient rompus. Commandez alors un nouveau câble de chez LUDA Elektronik AB. Images instables de la caméra Erreurs possibles Solutions •... -
Page 77: Diagnostic Des Pannes Pour L'antenne Réceptrice A300 (10Dbi) Et Le Vidéolink
Diagnostic des pannes pour l’antenne réceptrice A300 (10dBi) et le vidéoLink Maintenant, nous savons que le moniteur LCD, la caméra et l’antenne émettrice A300 (10dBi) fonctionnent, alors nous pouvons connectez l’antenne réceptrice A300 (10dBi) au vidéoLink. Aucune image (écran noir et blanc et interférences) Erreurs possibles Solutions •... - Page 78 • Inspectez le câble. S’il a été tordu à plus de 90°, il se peut que les fils à l’intérieur du câble se soient rompus. Commandez alors un nouveau câble de chez LUDA Elektronik AB. • Les images sont hautement contrastées sur • Assurez vous qu’il n’y a pas d’objets au- le moniteur LCD.
-
Page 79: Changer La Fréquence De L'caméra
14. Changer la fréquence de la caméra Si vous croyez qu’il y a des interférences qui détériorent la qualité de l’image (qui ne résultent pas par la présence d’objets entre les antennes), il est recommandé de changer la fréquence de la caméra. La fréquence par défaut du système Cow-cam solution peut être modifiée à... -
Page 80: Questions Fréquentes (Faq)
Consultez le www.cowcam-europe.com pour en connaître davantage sur le sujet. 7. Puis-je surveiller mon bétail depuis une connexion Internet? LUDA Elektronik travaille sur le projet de connexion à l’ordinateur et aussi, sur le projet qui vous permettrait d’observer votre bétail au travers d’ une connexion Internet. Visitez www.cowcam-europe.com afin de découvrir les nouveaux projets offerts. -
Page 81: Garantie
La garantie d’un an, à moins de termes prévoyant le contraire au contrat, débute à la date de l’achat du produit d’un agent autorisé de LUDA Elektronik AB. Durant la garantie, LUDA Elektronik AB s’engage à réparer ou à remplacer (s’il l’est nécessaire) le produit par le même ou l’équivalent. -
Page 82: Caractéristiques Techniques
17. Caractéristiques techniques Caméra vidéo sans fil (Art. nr 905T) Fréquence d’émission ISM 2,400~2,483 MHz Courant d’émission 10mW/CE Canaux 2414MHz (CH1); 2432MHz (CH2); 2450MHz (CH3); 2468MHz (CH4) Antenne émettrice 50 ohm SMA Détecteur d’image Résolution PAL: 512×582 Résolution horizontale 420 lignes TV Angle PAL: 90°... -
Page 83: Contactez-Nous
18. Contactez-nous LUDA Elektronik est né en 2003 et est maintenant le plus grand distributeur sur ce marché distinct. La compagnie a une expertise incomparable au sujet des caméras sans fil et autres technologies. Ainsi, nous vous offrons les meilleurs produits ainsi qu’un support technique de haute qualité. - Page 84 - 84 -...
