CRAN GRAPHIQUE

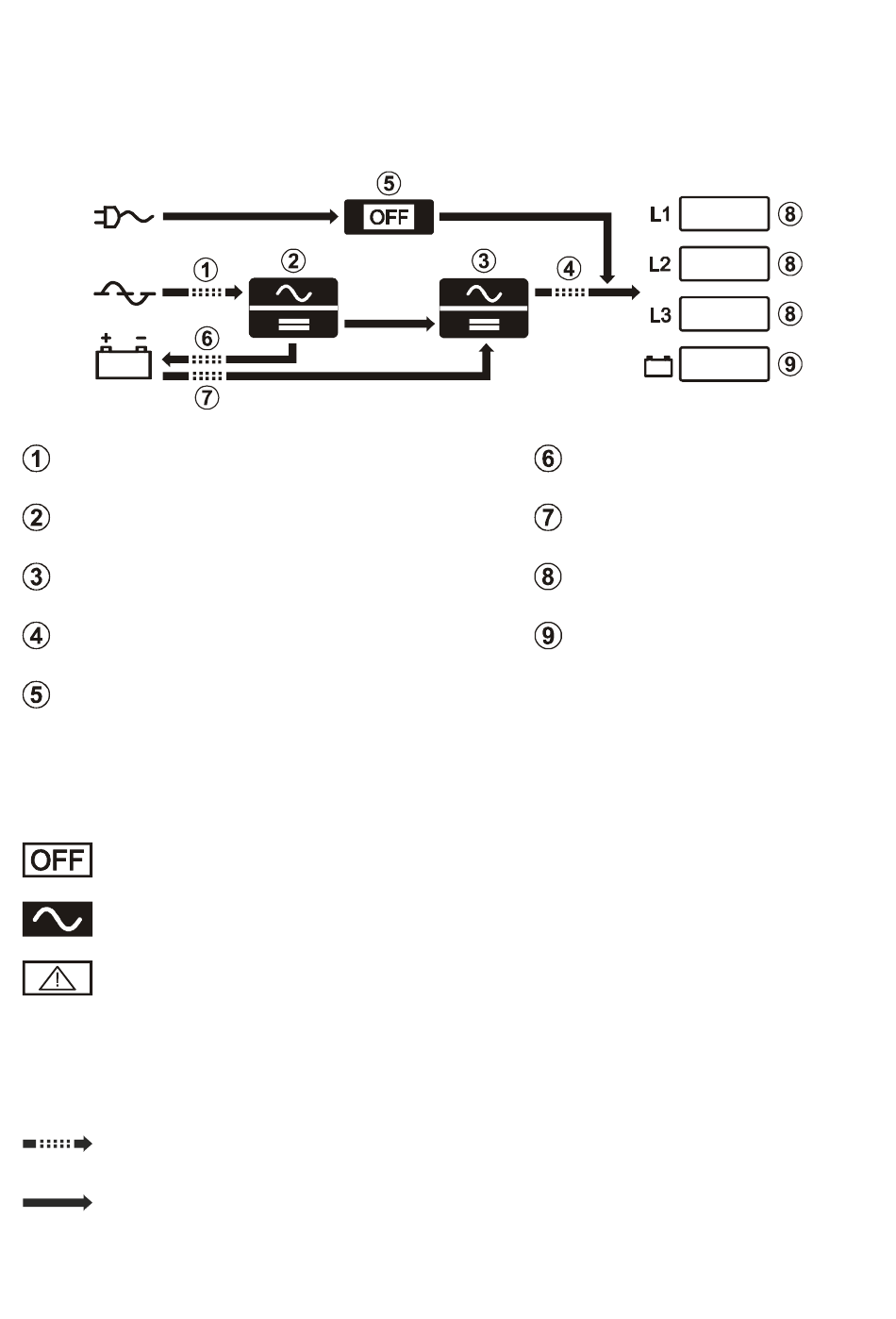

Au centre du panneau de contrôle se trouve un grand écran graphique qui permet d'avoir toujours au premier plan et en temps
réel un panorama détaillé de l'état de l'Onduleur. La première page signale de manière schématique les états de
fonctionnement de l'Onduleur:
Input Line/Ligne d'entrée
PFC Converter/Convertisseur
Inverter/Inverseur
Inverter
Output
convertisseur
Automatic Static Bypass/By-pass statique
automatique
Le schéma montre l'état des trois modules logiques de puissance (PFC Converter, Inverter, Automatic Static Bypass).
Chaque module peut présenter l'un des états suivants:
Module éteint
Module allumé en fonctionnement normal
Module en alarme ou en blocage
Les symboles suivants représentent en revanche le flux d'énergie depuis et vers les batteries (décharge/charge) et l'état des
contacts d'entrée et du convertisseur:
Module éteint
Module allumé en fonctionnement normal
Line/Entrée
sortie
Battery Charger Line/Ligne du chargeur de
batterie
Battery Line/Ligne batterie
% Load/ % Chargement
% Battery Charge/ % Charge batterie
