C
ONNEXION DES MODELES
Suivre dans l'ordre les instructions suivantes:
Ouvrir la porte
Retirer le panneau de protection des bornes positionné sous les interrupteurs (voir "Vues de face Onduleur" )
Raccorder le conducteur de protection (câble de terre) à la vis siglée PE

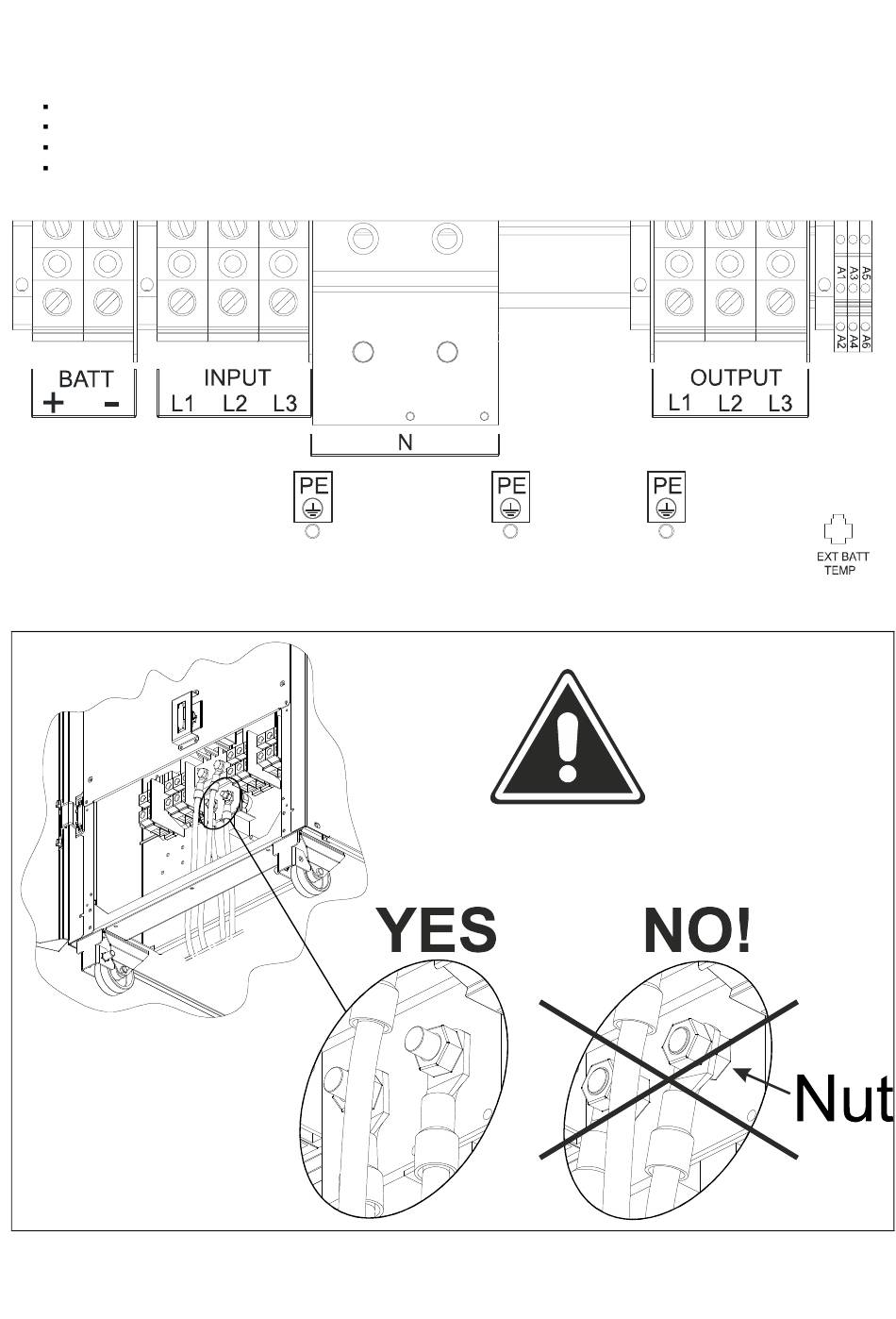

Raccorder les câbles d'entrée, de sortie et de batterie au bornier, en respectant les positions et les polarités indiquées
dans la figure suivante. Connecter N BATT, N ENTREE et N SORTIE sur la barre de neutre.
Note : PE Vis M6, N Vis M8
Une fois les opérations d'installation terminées vérifier les connexion (voir paragraphe "Premier allumage et configurations
initiales"),
rétablir
FUTUREX 60-80
le
panneau
de
AVEC BYPASS STANDARD
protection
des
bornes
et
fermer
la
porte.
