Cette notice s'applique à toutes les motorisations T3.5 EHz DC dont les déclinaisons sont disponibles au catalogue en vigueur.
Domaine d'application : Les motorisations T3.5 EHz DC sont conçues pour motoriser tous types de volets roulants. L'installateur,
professionnel de la motorisation et de l'automatisation de l'habitat doit s'assurer que l'installation, du produit motorisé une fois installé,
respecte les normes en vigueur dans le pays de mise en service comme notamment la norme sur les volets roulants EN13659.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions décrites
dans cette notice, respecter également les consignes détaillées dans le document joint Consignes de sécurité. La motorisation doit
être installée par un professionnel de la motorisation et de l'automatisation de l'habitat, conformément aux instructions de SIMU et
à la réglementation applicable dans le pays de mise en service. Toute utilisation de la motorisation hors du domaine d'application
décrit ci-dessus est interdite. Elle exclurait, comme tout irrespect des instructions figurant dans cette notice et dans le document joint
Consignes de sécurité, toute responsabilité et garantie de SIMU. L'installateur doit informer ses clients des conditions d'utilisation et
de maintenance de la motorisation et doit leur transmettre les instructions d'utilisation et de maintenance, ainsi que le document joint
Consignes de sécurité, après l'installation de la motorisation. Toute opération de Service Après-Vente sur la motorisation nécessite
l'intervention d'un professionnel de la motorisation et de l'automatisation de l'habitat. Si un doute apparaît lors de l'installation de la
motorisation ou pour obtenir des informations complémentaires, consulter un interlocuteur SIMU ou aller sur le site www.simu.com.
i

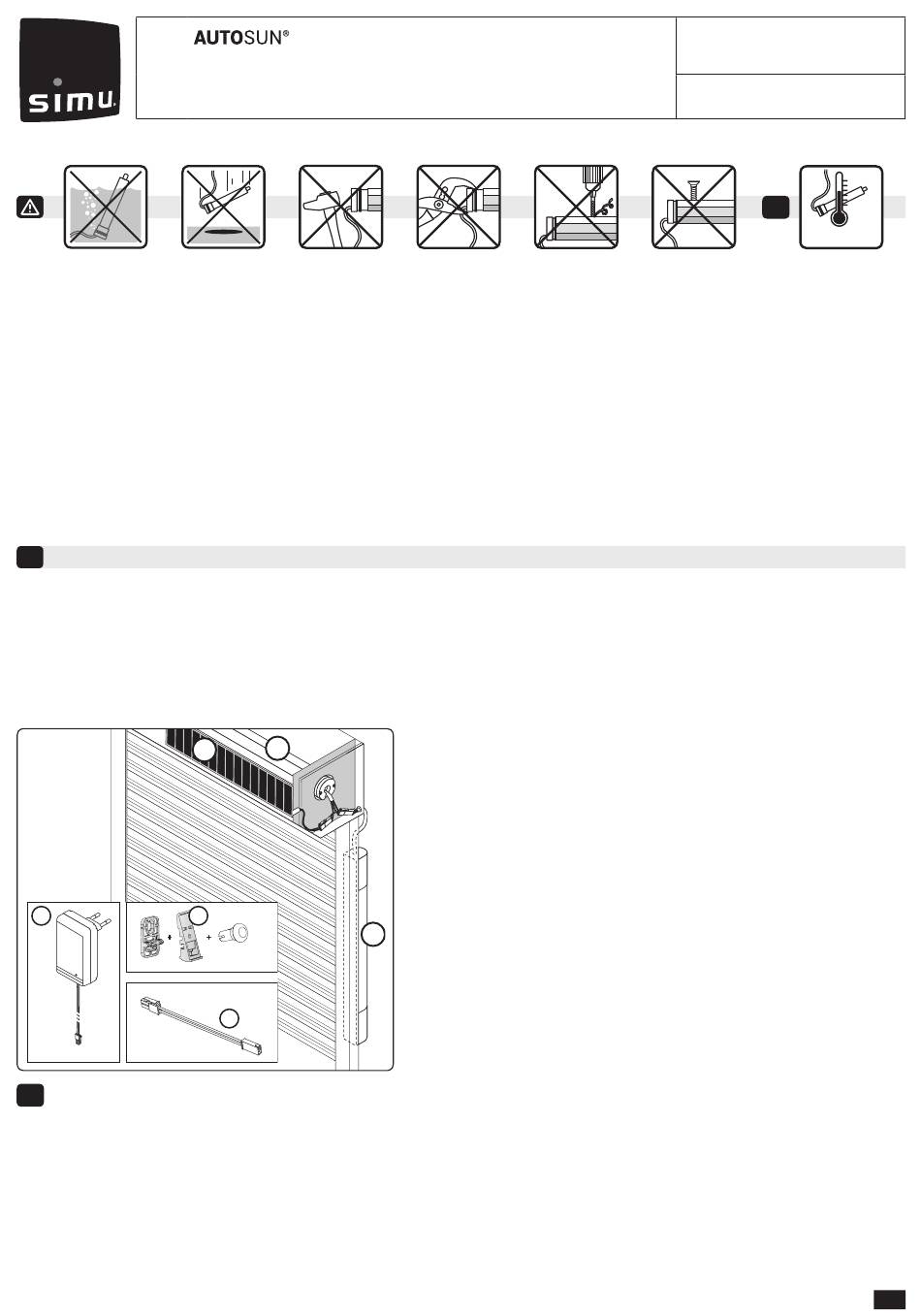

PRÉSENTATION DU SYSTÈME AUTOSUN 2

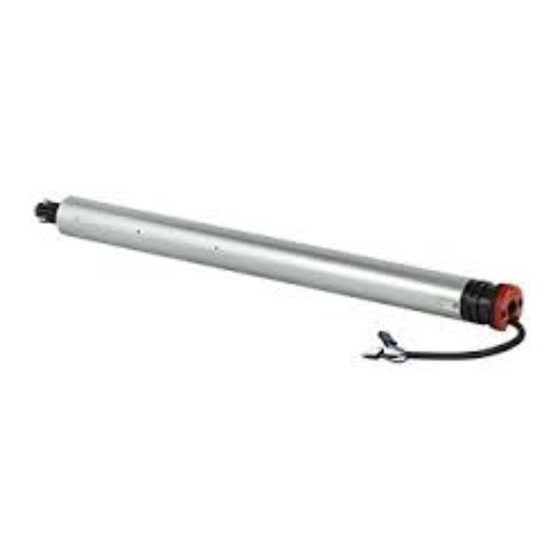

Le moteur T3.5 EHz DC fait partie du système Autosun 2 dont les références sont disponibles au catalogue en
vigueur. C'est un système de motorisation autonome fonctionnant à l'énergie solaire. L'énergie électrique fournie
par le panneau solaire est stockée dans la batterie du système. Ce système est prévu pour fonctionner dans
les pays suivants : France, Allemagne, Grande Bretagne, Belgique, Pays Bas, République Tchèque, Pologne,
Irlande, Espagne, Portugal, Italie, Grèce, Suisse, Luxembourg, Danemark, Autriche, Hongrie, États-Unis (hors
Alaska), Australie, et Turquie. Pour toute autre zone, veuillez nous contacter.
4
+
Réf. 9019722
Réf. 9020638
i
• Le poids du volet roulant doit respecter les abaques déterminés pour chacun des moteurs.
• Les hauteurs maximum enroulables sont : 1600 mm pour un moteur de 3 Nm, 2400 pour un 6 Nm et 2700 pour
un 10 Nm.
• Ces préconisations sont déterminées à partir de données moyennes annuelles et pour une utilisation du
volet roulant à raison de 2 cycles / jour (1 cycle = 1 montée et 1 descente). Attention, 1 cycle maximum pour
moteur 10 Nm en cas d'orientation au Nord du panneau solaire. Pour les années avec un ensoleillement
exceptionnellement faible, se servir du chargeur pour recharger la batterie du système Autosun 2.
• Le panneau solaire doit toujours être positionné de manière à être exposé le plus possible au rayonnement du
soleil.
2
T3.5 EHz DC
1
2
5
+
Réf. 9019683
6
(12VDC)
Le système Autosun 2 est composé de :
1- Moteur 12V T3.5 EHz DC, 3, 6 ou 10 Nm.
2- Panneau solaire 12 V : 3,2W / Voc : 21V / Isc : 196 mA.
3- Batterie NiMh 12 V : 2,2 Ah
En option :
4- Chargeur de batterie réf. : 9020638. Permet d'effectuer une
3
recharge rapide de la batterie du système Autosun 2.
5- Support panneau solaire réf. : 9019683
6- Rallonge pour panneau solaire 5 m réf. : 9019722
5136882A
FR- NOTICE ORIGINALE
i
-20°C / +60°C
FR
1/8
Table des Matières
loading

Manuels Connexes pour Simu Autosun 2

Sommaire des Matières pour Simu Autosun 2

  • Page 1 SIMU ou aller sur le site www.simu.com. PRÉSENTATION DU SYSTÈME AUTOSUN 2 Le moteur T3.5 EHz DC fait partie du système Autosun 2 dont les références sont disponibles au catalogue en vigueur. C’est un système de motorisation autonome fonctionnant à l’énergie solaire. L’énergie électrique fournie par le panneau solaire est stockée dans la batterie du système.

  • Page 2: Réglage Des Fins De Course

    Préconisations : Respecter une distance minimum de 20 cm entre deux moteurs T3.5 EHz DC. Respecter une distance minimum de 30 cm entre un moteur T3.5 EHz DC et un émetteur Hz. SIMU recommande de placer les connecteurs entre la joue et la flasque, et de fixer les câbles à l’intérieur du coffre du volet roulant. L’utilisation d’un appareil radio utilisant la même fréquence (433,42 MHz) peut dégrader les performances de ce produit (ex.
  • Page 3 2.2- Configuration du sens de rotation : >> OK >> 2.3 >> >> >> >> OK >> 2.3 Appuyer sur la touche « Montée » de l’émetteur : a- Si l’axe tourne dans le sens montée, passer à l’étape 2.3. b- Si l’axe tourne dans le sens descente, inverser le sens de rotation en appuyant sur la touche «...

  • Page 4: Programmation Du Premier Point De Commande Individuelle

    1- Positionner le moteur sur le point d’arrêt bas souhaité à l’aide des touches « Descente » et « Montée ». 2- Appuyer simultanément sur les touches « Stop » et « Montée » pour mémoriser le point d’arrêt bas. Le moteur se met automatiquement en rotation en montée.

  • Page 5: Mise En Veille De La Radio Du Moteur

    MISE EN VEILLE / RÉVEIL DU MOTEUR Il est possible de mettre la radio du moteur en veille afin : - de limiter la décharge de la batterie pendant les périodes où le panneau solaire n’est pas en mesure de fonctionner normalement (emballage du volet roulant, transport, stockage…).

  • Page 6: Fonctionnement Du Moteur T3.5 Ehz Dc

    FONCTIONNEMENT DU MOTEUR T3.5 EHz DC - Avec une batterie en bon état de charge, les commandes possibles sont : Montée, Stop et Descente. - Le moteur ralentira en arrivant en fin de course haute / basse. - Il effectuera un démarrage avec une vitesse plus lente après une commande de « Montée » depuis la fin de course basse.
  • Page 7 MODIFICATION DES POSITIONS DE FINS DE COURSE ET DU SENS DE ROTATION (EN MODE UTILISATEUR) Le ré-ajustement est automatique tous les 60 cycles (pendant 4 cycles) ou après une coupure d’alimentation dans les cas suivants : Fin de course Haut, montages A et C, fin de course bas, montages A et B. 8.1- Modification de la position de fin de course haute (montages B et D uniquement) : >...

  • Page 8: Annulation De La Programmation

    Si le produit motorisé ne fonctionne toujours pas, contacter un professionnel de la motorisation et de l’automatisation de l’habitat. Par la présente, SIMU SAS, F-70103 GRAY déclare en tant que fabricant que la motorisation couverte par ces instructions et utilisée comme indiqué...
