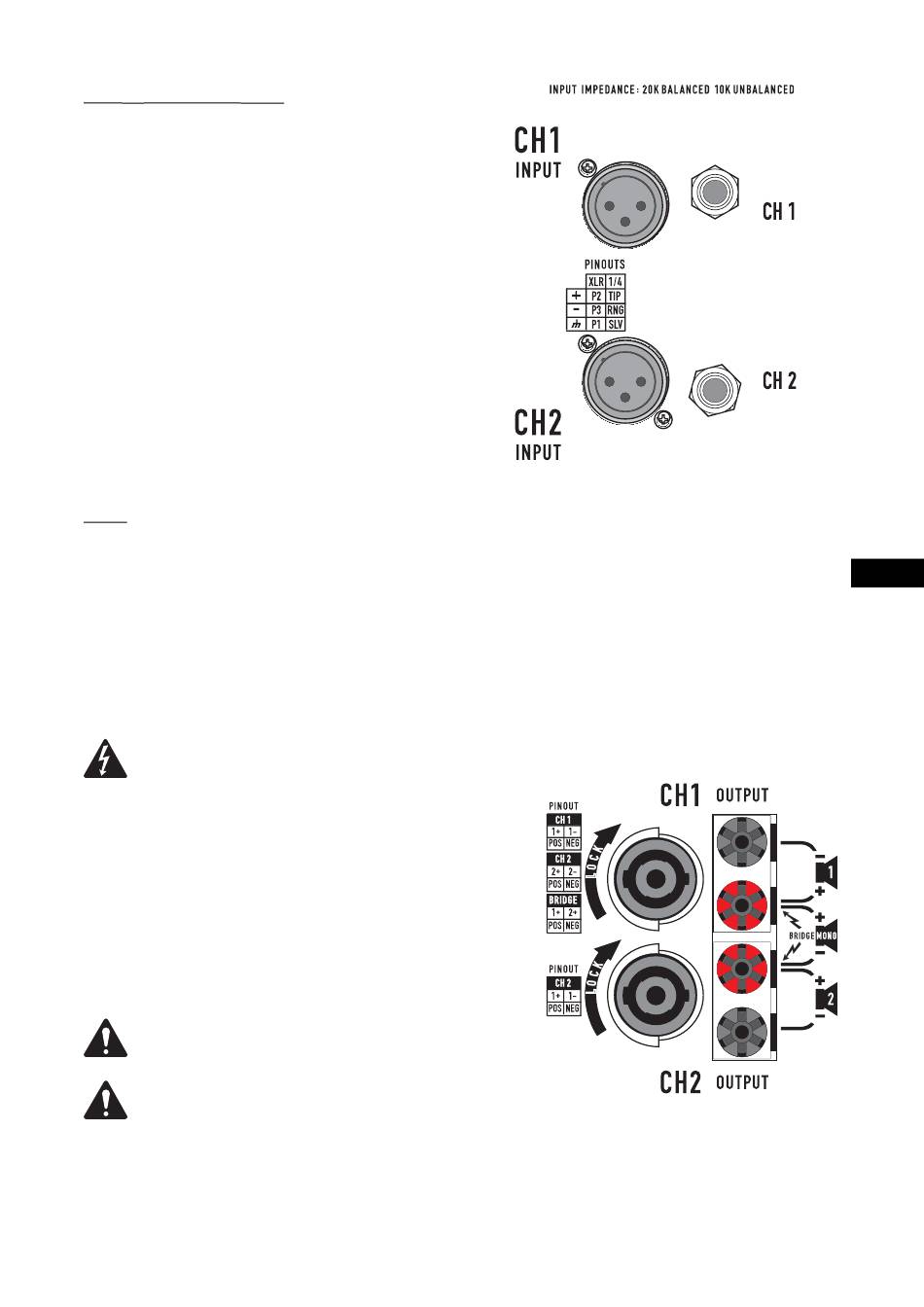

XLR 和 TRS (1/4") 输入
每一个声道都有一个已平衡的 3 芯 XLR 和 TRS 输入端。输
入端皆以标准电缆连接并可快速更换。 Pinouts 标示在后面
板上，并在图解中显示。
输入阻抗为 20k 欧姆 （已平衡）或 10k 欧姆 （非平衡） 。
建议采用平衡连接以降低交流噪声和干扰，特别在使用长
电缆的情况下。非平衡连接适用于短电缆的情况。 。信号
的源阻抗应低于 600 欧姆。
插入时，非平衡 TRS 连接器 （2 芯）自动将负 （-）极连
接到接地端子。
输出
接线显示在机箱背面。
接线柱输出
立体声和并行模式：电线用扬声器符号 1 和 2 表示。
桥接模式：电线以桥接单声道扬声器符号表示。
SPEAKON 输出端
每个声道接受普通的 2 线电缆。另外 , 声道 1 接受 4 线电缆，
用于单线立体声或双放大器双线分音 （bi-amp）连接。
输出端子安全警告！放大器电源打开时切勿接触输出端
子。进行所有连线之前先关闭放大器电源。有触电的危
险！
立体声和并行模式 - 将每个扬声器
连接到其自己的放大器声道，如机箱标签左端所示。对于立体
声或并行模式，必须设置模式配置开关。
桥接模式 - 桥接模式对声道进行配置以驱动单一音频电路。对
于桥接模式，必须设置模式配置开关。
按接线柱右侧所示连接负载或连接到声道 1 的 Speakon 左端。
使用桥接模式，最小阻抗是 4 欧姆。
在桥接模式下，请勿使用小于 4 欧姆的负载！请留意
桥接模式下的连接极性。
输出配线警告：
应使用 Class 2 配线。
对于单声道桥接模式，应使用 CLASS 3 配线。
