XLR- und TRS (1/4")-EINGANGSANSCHLÜSSE

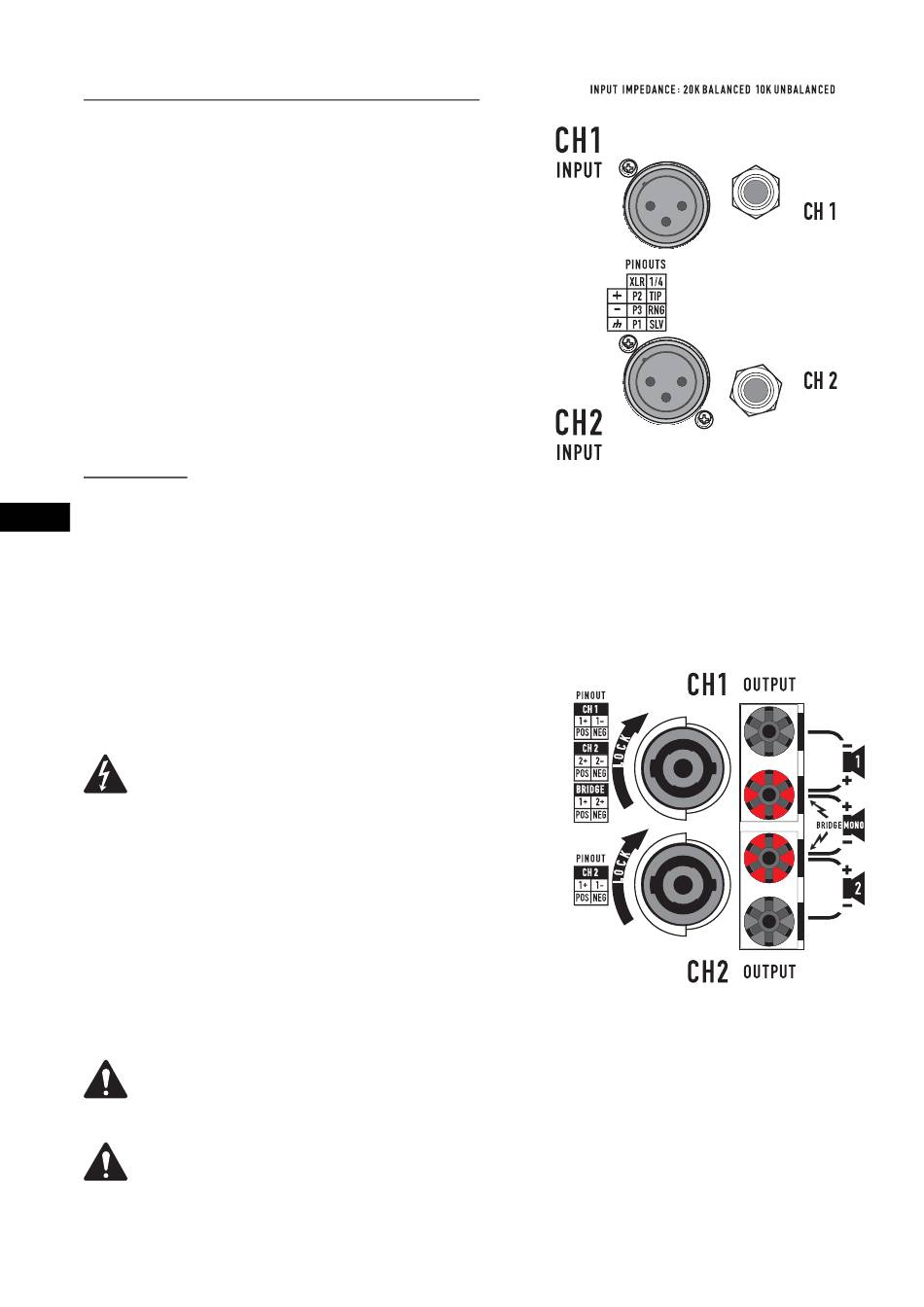

Jeder Kanal ist mit einem symmetrischen 3-Klemmen-XLR- und -TRS-Ein-
gang ausgerüstet. Die Eingänge werden mit Standardkabeln angeschlos-
sen und können schnell gewechselt werden. Die Pinzuweisungen sind auf
der Rückplatte angegeben und in der Abbildung dargestellt.
Die Eingangsimpedanz beträgt 20 kOhm (symmetrisch) bzw. 10 kOhm
(asymmetrisch).
Wegen der damit verbundenen Reduzierung des Netzbrummens und von
Interferenzen werden besonders bei langen Kabelstrecken symmetrische
Verbindungen empfohlen. Asymmetrische Verbindungen können sich für
kurze Kabel eignen. Die Quellimpedanz des Signals sollte unter 600 Ohm
liegen.
Asymmetrische TRS-Anschlüsse (2 Klemmen) verbinden beim Einstecken
die negative Klemme (-) automatisch mit der Masse.
AUSGÄNGE
Die Verdrahtung ist auf der Gehäuserückseite dargestellt.
DE
KLEMMENBOLZENAUSGÄNGE
Stereo- und Parallelmodus: Nehmen Sie die Anschlüsse gemäß den Lautsspre-
chersymbolen 1 und 2 vor.
Überbrückungsmodus: Nehmen Sie die Anschlüsse gemäß dem Bridge-Mono-
Lautsprechersymbol vor.
SPEAKON-AUSGÄNGE
Jeder Kanal ist für ein standardmäßiges 2-Leiter-Kabel ausgelegt. Kanal 1 ist
darüber hinaus für 4-Leiter-Kabel für einen Einzelkabelstereo- oder Bi-Amp-
Anschluss geeignet.
AUSGANGSKLEMMEN-SICHERHEITSHINWEIS! Die Ausgangsklem-
men bei eingeschaltetem Verstärker nicht berühren. Alle Verbindun-
gen bei ausgeschaltetem Verstärker herstellen. Risiko gefährlicher
Energien!
Stereo- und Parallelmodus- Schließen Sie jeden Lautsprecher an seinen
eigenen (auf der linken Seite des Gehäuseaufklebers abgebildeten) Verstärker-
kanal an. Die Betriebsarten-Konfigurationsschalter müssen auf den Stereo- oder
Parallelmodus eingestellt sein.
Überbrückungsmodus - Im Überbrückungsmodus ist das Kanalpaar zum
Treiben eines einzelnen Audiokreises konfiguriert. Die Betriebsarten-Konfigura-
tionsschalter müssen auf den Überbrückungsmodus eingestellt sein.
Schließen Sie die Last wie auf der rechten Seite der Klemmenbolzen oder auf
der linken Seite des Speakon-Ausgangs von Kanal 1 dargestellt an. Die Mindes-
timpedanz für den Gebrauch im Überbrückungsmodus beträgt 4 Ohm
Im Überbrückungsmodus keine Last mit weniger als 4 Ohm ver-
wenden! Im Überbrückungsmodus stets auf die Anschlusspolarität
achten.
AUSGANGSKLEMMENWARNUNG:
STETS LEITER DER KLASSE 2 VERWENDEN.
FÜR DEN BRIDGE-MONO-MODUS STETS LEITER DER KLASSE 3
VERWENDEN.
