7.20.2.2 CONFIGURATION DU MODBUS POLL

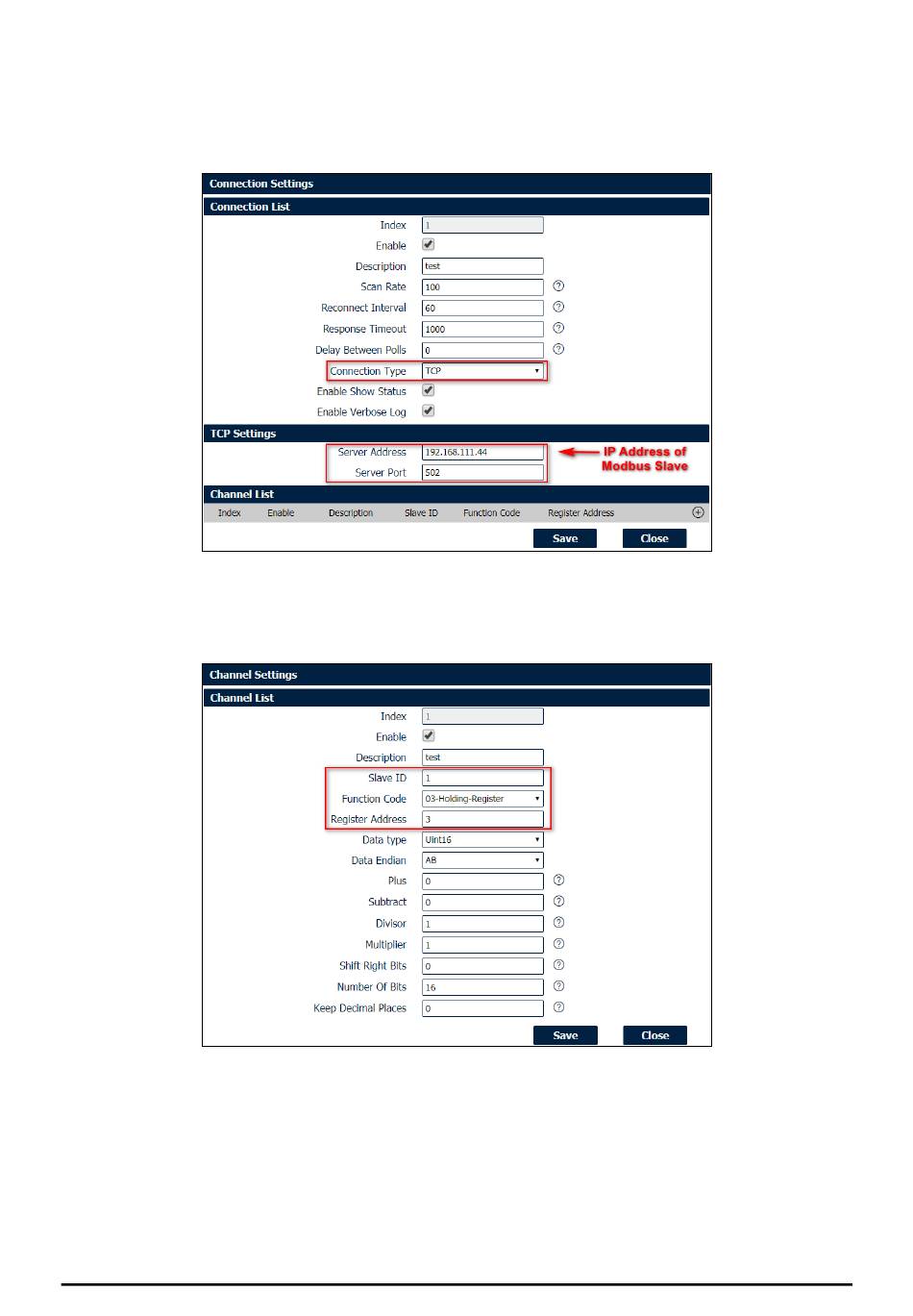

Pour configurer le Modbus Poll, ouvrez l'interface Web de l'AirGate 4G Wi-Fi et accédez au chemin Application > Modbus Master (Maître
Modbus) > Modbus Poll. Ensuite, il sera nécessaire d'ajouter une nouvelle connexion, de définir le paramètre Connection Type (Type de
connexion) sur « TCP » et de configurer la connexion TCP sur la section TCP Settings (Paramètres TCP) pour rendre possible la connexion à
l'esclave Modbus, comme le montre la figure ci-dessous :
Puis, cliquez sur Save (Enregistrer) > Apply (Appliquer).
Ensuite, accédez à la section Channel List (Liste de canaux) pour configurer le paramètre Slave ID (ID de l'esclave) sur « 1 », le paramètre
Function Code (Code de fonction) sur « 03-Holding Register » et le paramètre Register Address (Adresse du registre) sur « 3 », comme le
montre la figure ci-dessous :
Puis, cliquez sur Save (Enregistrer) > Apply (Appliquer) et accédez au chemin Application > Modbus Master (Maître Modbus) > Status (État)
pour vérifier que le routeur lit la valeur de l'esclave Modbus correctement :
NOVUS AUTOMATION
Figure 298 – Configurer une connexion via Modbus Poll (1)
Figure 299 – Configurer une connexion via Modbus Poll (2)
