Essai de mise en dérangement de la soupape de gaz
AVERTISSEMENT
!
Danger d'électrocution. Suivre les directives pour couper
l'alimentation électrique. Négliger de respecter cette
consigne pourrait entraîner la mort ou des blessures
graves.
On doit tester le dispositif de mise en dérangement du système
d'allumage après avoir mis la chaudière en fonction.
Débrancher le câble d'allumage de la boîte de commande
de la veilleuse intermittente lors de l'allumage des brûleurs.
La soupape de gaz devrait couper l'alimentation des brûleurs
principaux. COUPER L'ALIMENTATION ÉLECTRIQUE vers
la chaudière avant de rebrancher le câble d'allumage, afi n
d'éviter tout danger d'électrocution.
Régler le brûleur de la veilleuse
1. Retirer le couvercle sur la vis de réglage du gaz de
la veilleuse.
2. Insérer un petit tournevis et régler la fl amme au besoin.
Consulter les fi gures 14 et 15. Tourner la vis dans le sens
contraire des aiguilles d'une montre
la fl amme et dans le sens horaire pour diminuer la fl amme.
Brûleur(s) principal (ux)
Les brûleurs principaux n'ont pas besoin d'un réglage de l'air
primaire et ne sont pas dotés de clapets d'air primaire.
Les fl ammes du brûleur principal forment un cône intérieur
bleu bien défi ni recouvert d'un manteau externe d'un bleu plus
pâle, sans jaune. Des bouffées d'air souffl ant sur la fl amme ou
le martèlement sur le plancher provoqueront un changement
momentané de la couleur de la fl amme qui deviendra orangée.
Ce n'est pas inhabituel. On doit rester immobile lorsque l'on
observe les fl ammes du brûleur principal. Consulter la fi gure 16
en page 27.
Si l'apparence de la fl amme n'est pas telle que décrite plus haut,
vérifi er les orifi ces du brûleur principal, le col et les orifi ces de
combustion pour détecter une obstruction occasionnée par de
la charpie ou poussière. On devra peut-être retirer l'écran de
retour pour mieux observer les fl ammes du brûleur principal.
Replacer l'écran de retour après l'observation.
Régler les commandes de limite
Chaque commande comprend ses directives propres.
Recommandations en matière de température de l'eau
de la chaudière
Les paramètres pourront être changés lorsque vous aurez
une meilleure idée du fonctionnement du système. Exemple :
Si le système ne produit pas suffi samment de chaleur lors des
journées très froides, il est permis d'augmenter le réglage de
la limite à 190°F (88 °C).
VÉRIFICATION ET RÉGLAGE

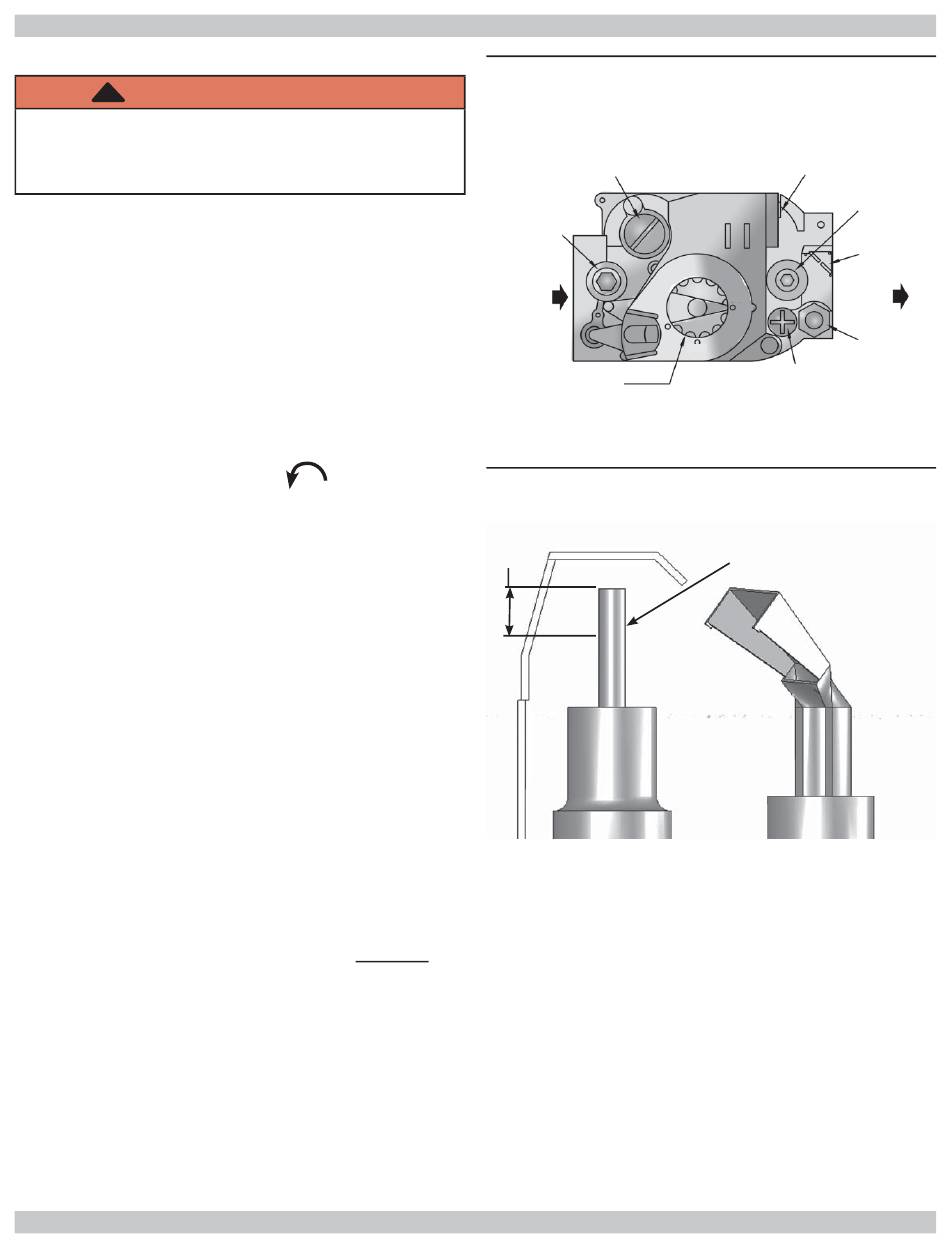

Figure 14 - Soupape de gaz automatique
RÉGLAGE DU RÉGULATEUR DE PRESSION
(SOUS LA VIS DU COUVERCLE)
ROBINET
MANOMÉTRIQUE
D'ADMISSION
ENTRÉE
COMMANDE DU GAZ
pour augmenter
Figure 15 - Réglage de la fl amme de la veilleuse
Flamme englobant
⅜ po à ½ po
(10 à
13 mm)
26
OFF
BOUTON DE
LA VEILLEUSE (SOUS
LA VIS DU COUVERCLE)
BORNES POUR FILS
ÉLECTRIQUES (2)
ORIFICE DE
PRESSION
DE SORTIE
BORNES
DE TERRE
(2)
SORTIE
ON
SORTIE
DE LA
VEILLEUSE
RÉGLAGE DE
Électrode d'allumage
