Câblage Électrique - CAC / BDP BW3AAN00042 Manuel D'installation

AVERTISSEMENT
!
Danger d'électrocution. COUPER l'alimentation électrique
au panneau électrique avant de faire des raccordements
électriques. Négliger de respecter cette consigne pourrait
entraîner la mort ou des blessures graves.
Câblage électrique
Consultez le schéma de câblage de la fi gure 12 à la page 23
pour plus de détails. Consulter le schéma en grille fourni
dans l'enveloppe qui contient les documents relatifs à
la chaudière.
Relier le système électrique de la chaudière à la terre en
respectant les exigences des autorités réglementaires. Se
référer :
• aux États-Unis, au National Fuel Gas Code, ANSI/NFPA 70.
• Canada au Code canadien de l'électricité, partie I, CSA C22.1 :
Norme de sécurité relative aux installations électriques.
Dans le cas où les fi ls originaux fournis avec cet appareil
doivent être remplacés, les fi ls de rechange doivent être de type
thermoplastique à 105 °C ou équivalents.
Le faisceau de câbles circulateur est installé en usine au module
de commande. Brancher le faisceau au circulateur sur place.
Consulter la fi gure 11 .

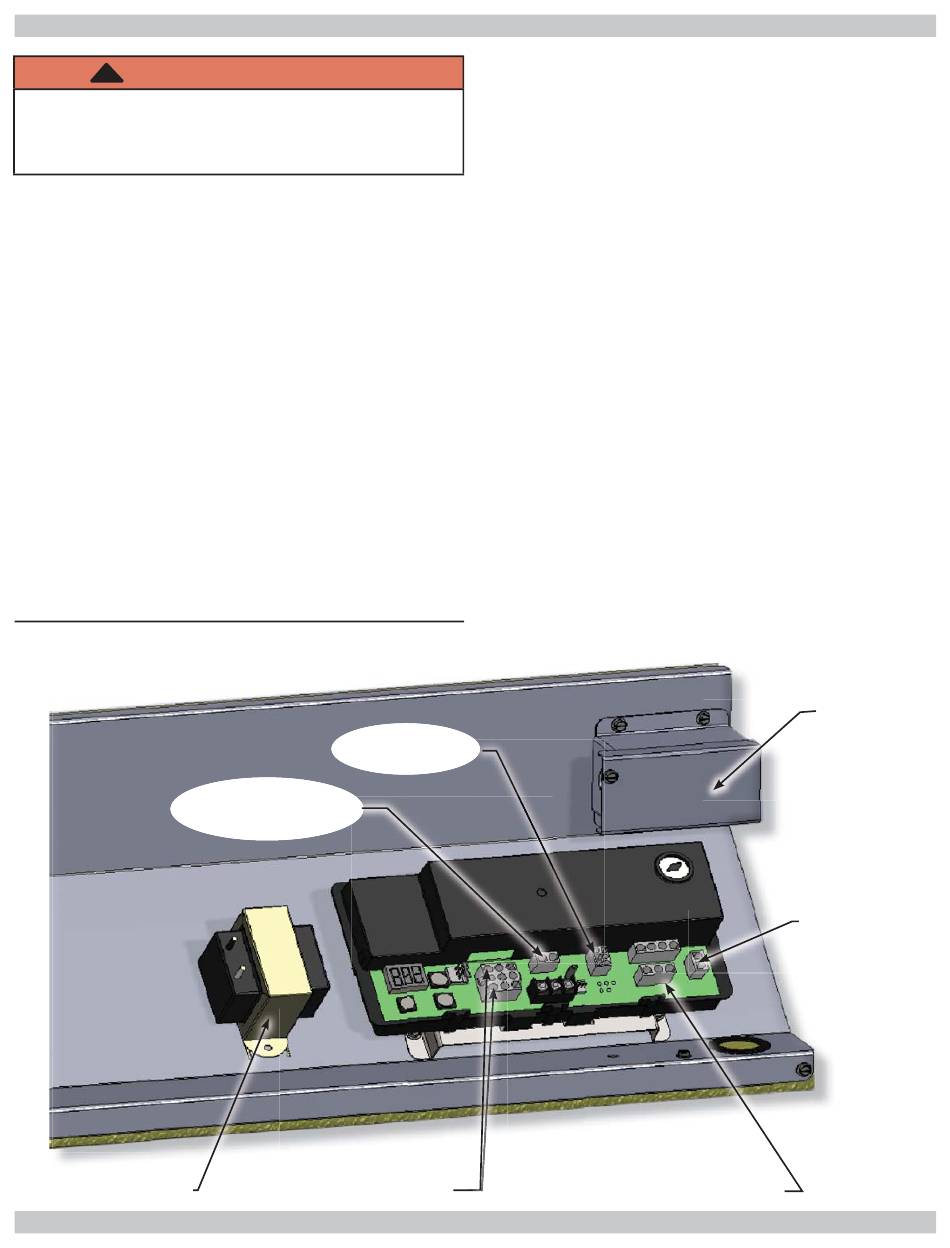

Figure 11 - Panneau du module de commande
TRANSFORMATEUR
VENTILATEUR
TRANSFORMATEUR
SECONDAIRE
FILS FILS DU THERMOSTAT
CÂBLAGE ÉLECTRIQUE
Alimentation électrique
Faire fonctionner un circuit de 115 volts d'un appareil de
protection de 15 ampères contre la surtension séparé dans
le tableau de distribution du panneau électrique.
Brancher l'alimentation électrique de 115 volts aux bornes L1
(CHAUD) et L2 à l'intérieur de la boîte de jonction.
Installer un câble de cuivre de calibre 14 ou plus de la chaudière
à un branchement de mise à la terre dans le panneau de service
ou un piquet de terre électrique correctement entraîné et mis à
la terre.
Installation du thermostat
1. Le thermostat doit être installé sur un mur intérieur à environ
4 pi (121 cm) du sol.
2. Ne JAMAIS installer un thermostat sur un mur extérieur.
3. Ne pas installer un thermostat à un endroit où les courants
d'air, les tuyaux froids ou chauds, le soleil, les luminaires,
les téléviseurs, les foyers ou les cheminées peuvent l'affecter.
4. Vérifi er le fonctionnement du thermostat en élevant et en
abaissant le réglage du thermostat, au besoin, pour démarrer
et arrêter les brûleurs.
5. Les directives de réglage fi nal du thermostat sont fournies
avec le thermostat (réglage de l'anticipateur de chauffage,
calibrage, etc.).
6. Régler la résistance anticipatrice à 2 ampères. Le thermostat
de 24 volts se branche aux fi ls de basse tension jaunes
identifi és par un « T ».
TRANSFORMATEUR
T T
D'ALIMENTATION ÉLECTRIQUE
21
B B BOÎTES DE B B B B B
J J J J JONCTION J J J J
L L L1 et L2
CIRCULATEUR CI CI CI CI CIR R
F FAISCEAU F F F F F F
UR UR UR UR
ÉLECTRIQUE E
