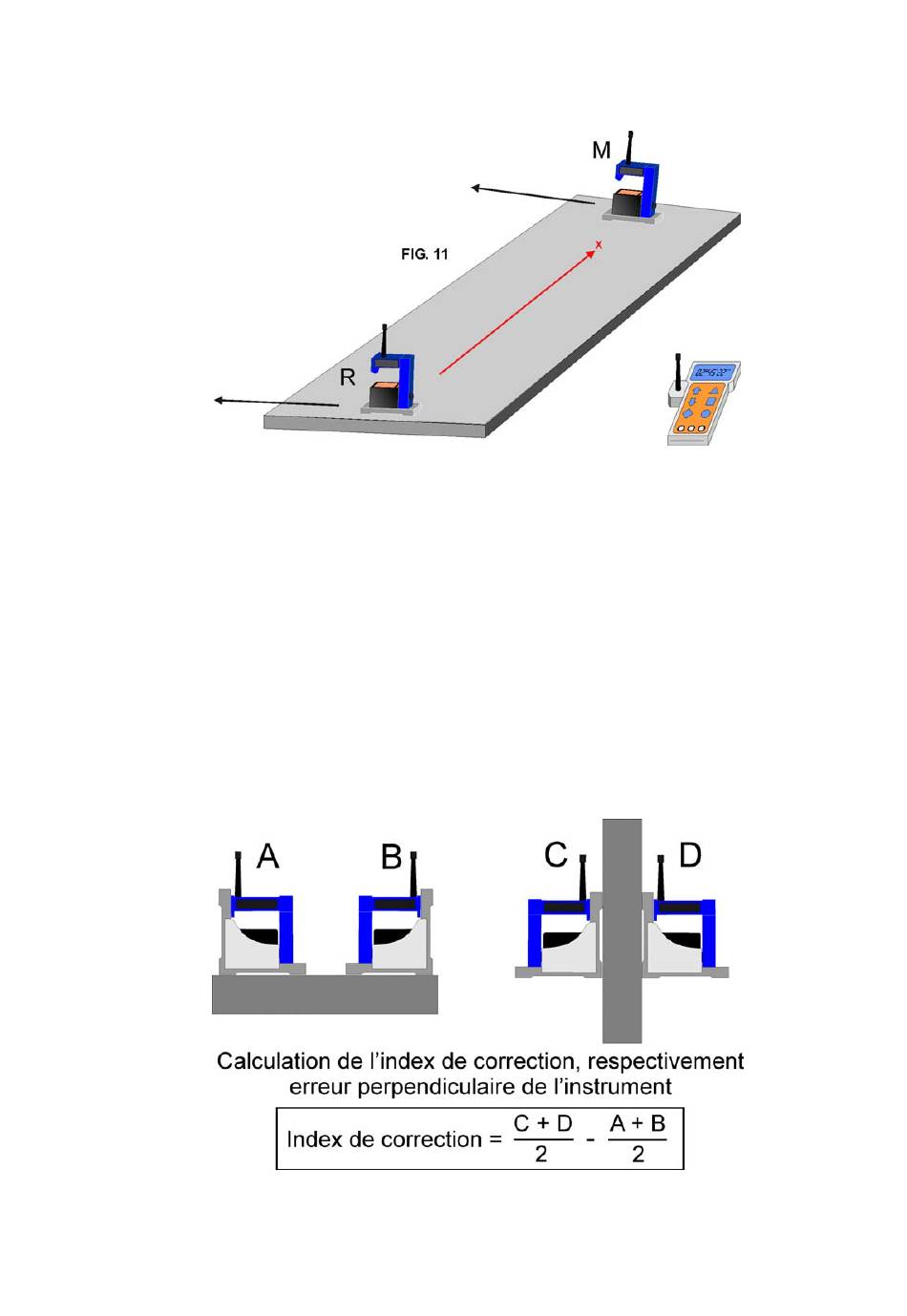

Torsion, Gauchissement, Fig. 11
Pour la mesure de torsion sur l'axe "X" déplacer l'appareil "M" pas à pas suivant l'axe "X" et noter après
stabilisation les valeurs affichées (Attention: Assurez le parallélisme des axes de mesure).
Le procédé est surtout ingénieux pour le contrôle des pièces à travailler pendant le serrage sur la machine outil
pour éviter un gauchissement.
1.5.4 M
'A
ESURES D
NGLES
a)
Petits angles
Les instruments MINILEVEL NT et LEVELTRONIC NT sont surtout construits pour le mesurage de petites valeurs
d'angles. Veuillez par contre bien noter que la précision d'une mesure se réduit par l'augmentation de l'inclinaison
suite aux erreurs de linéarité inévitables. Il est donc important pour des mesures de haute précision de niveler
l'objet de mesure, par exemple un marbre de contrôle en granit, dans la direction longitudinale et transversale
aussi bien que possible.
b)
Perpendicularité
Pour le mesurage de perpendicularité (90 degrés) des instruments à base angulaire peuvent être utilisés. Pour
considérer l'erreur de perpendicularité de la base de mesure, cette erreur doit être déterminée immédiatement
avant le mesurage par une mesure à retournement à une référence précise (cylindre ou équerre étalon).
Grâce à une mesure à retournement comme décrite ci-après des mesures à une
Incertitude de Mesure de < 3...5 µm/m
L'erreur de perpendicularité de la base de mesure peut être déterminée selon le dessin suivant et ensuite être
considérée au cours du mesurage:
Permettez-nous d'attirer votre attention au
Dans ce software la sélection "ANGLES / Mesurage d'Objets perpendiculaires" a maintenant été réalisée.
sont possibles.
Logiciel de mesure de géométrie
page 18 de 49
LEVELSOFT.
