6 / MANTENIMIENTO NORMAL
• EVACUACIÓN DIRECTA DEL AGUA DE CONDENSACIÓN
Con el objetivo de no tener que vaciar el comparti-
mento de recuperación de agua cada vez que se uti-
liza, tiene a su disposición un kit (*) para la evacua-
ción directa del agua del condensador hacia las
tuberías de drenaje (Tubo + Deflector). Para ello :
— Desencaje el tubo existente y presiónelo en el inter-
ior del aparato (Fig. 13).
— Enganche el deflector encima de la bomba (Fig. 14)
— Empalme el tubo del kit a la boquilla del aparato (Fig.
15)
Tiene dos opciones para empalmar el extremo del
tubo de evacuación :
— en un sifón ventilado (Fig. 16 ).
— en un sifón de desagüe (Fig. 17 ).
Durante el empalme en un sifón, debe retirar el obtu-
rador del sifón. A continuación, enmangue la
boquilla de caucho completamente. En caso nece-
sario, añada una abrazadera para tubos (Fig. 17 ).
Importante :
El deflector debe colocarse imperativamente
antes que la acometida del tubo de evacuación
para evitar proyecciones en caso de que desen-
caje el tubo.
Observación :
(*) Este kit se incluye con el aparato o
está disponible en el Servicio Técnico con la ref.
57X3184 (según modelo).
Placa Encart
Tubo Tuyau
Deflector
Déflecteur

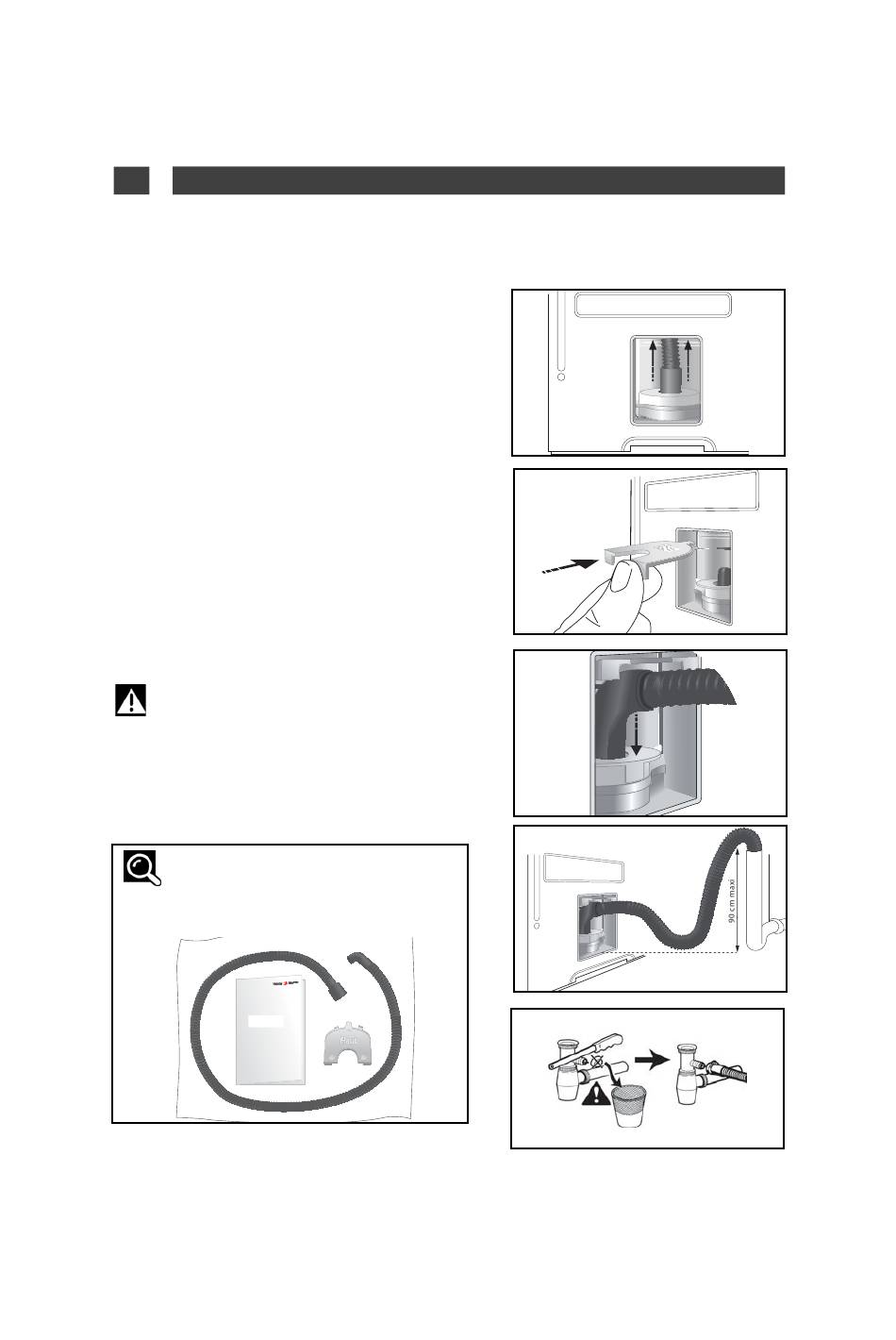

Fig. 13
Fig. 14
Fig. 15
Fig. 16
Fig. 17
58
