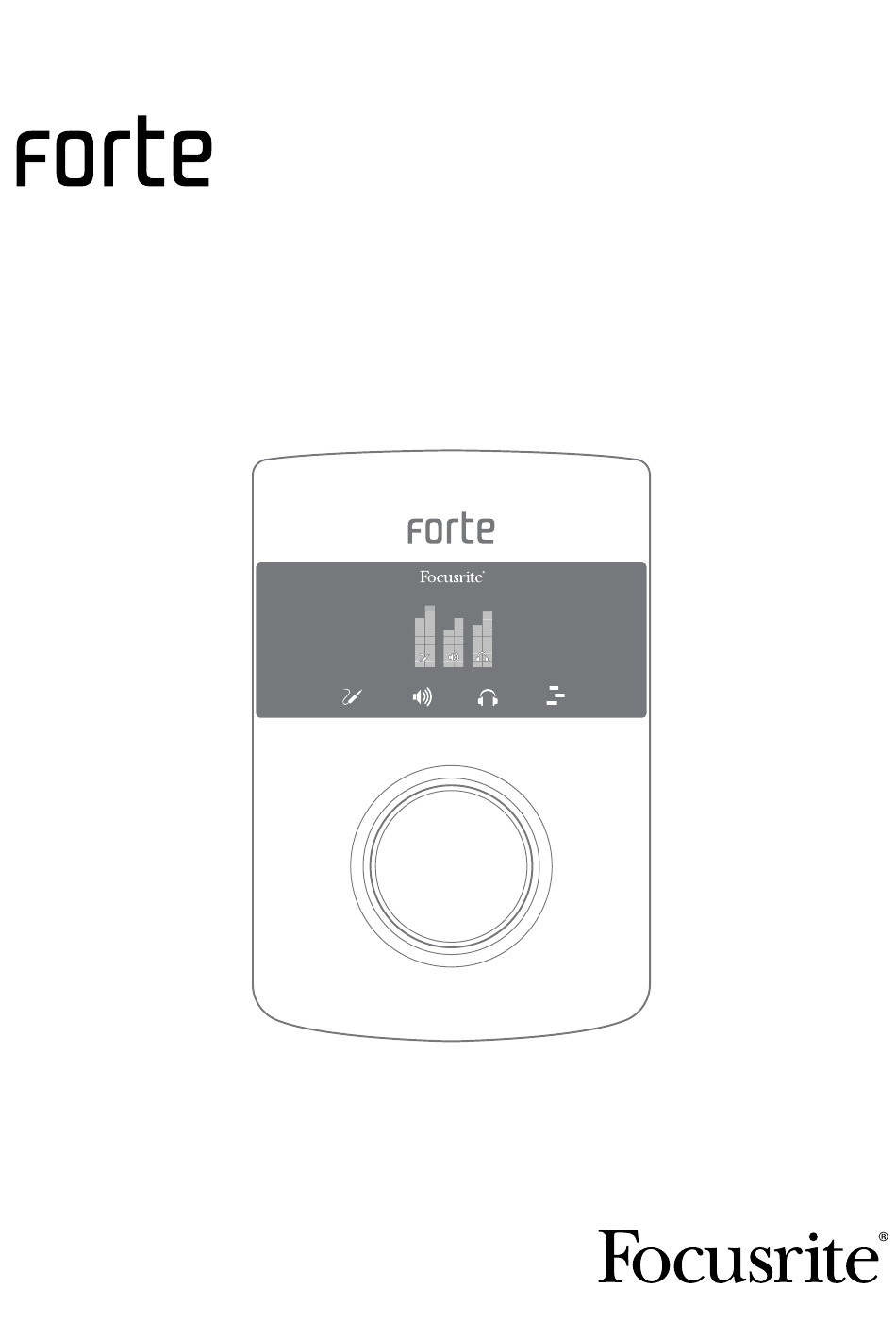

- Page 1 Mode d’emploi www.focusrite.com...
-
Page 2: Instructions De Sécurité Importantes
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES 1. Lisez ces instructions. 2. Conservez ces instructions. 3. Tenez compte de tous les avertissements. 4. Suivez toutes les instructions. 5. Ne nettoyez l’appareil qu’avec un chiffon sec. 6. N’installez pas l’appareil près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) produisant de la chaleur. 7. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète. 8. Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil. 9. N'utilisez que des fixations/accessoires spécifiés par le fabricant. 10. Utilisez-le uniquement avec le chariot, socle, trépied, support ou table spécifié par le fabricant ou vendu avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/ appareil. 11. Débranchez cet appareil en cas d'orage ou de non utilisation prolongée. 12. Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne... -
Page 3: Déclaration Environnementale
DÉCLARATION ENVIRONNEMENTALE Pour le Canada À destination de l'utilisateur : This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Avis RoHS Focusrite Audio Engineering Limited s'est conformé, ainsi que ce produit s'il y a lieu, à la directive 2002/95/CE de l'Union Européenne sur la restriction de l'utilisation de certaines substances dangereuses ou RoHS (Restrictions of Hazardous Substances). -
Page 4: Table Des Matières
La Forte comme interface d'enregistrement........ -
Page 5: Généralités
« DAW ») à une résolution atteignant 24 bits, 192 kHz ; de même, la sortie d'écoute de contrôle ou des signaux enregistrés de la DAW se fera par les sorties physiques de l'unité. Les sources audio – micros, instruments etc. – connectées aux entrées physiques peuvent être enregistrées dans la DAW puis routées de la DAW vers les sorties physiques. La Forte est dotée de quatre canaux de sortie audio qui peuvent être reliés à un amplificateur et à des enceintes, à des moniteurs amplifiés, à des écouteurs, à une table de mixage de DJ ou autre, ou à tout autre équipement audio que vous désirez utiliser. Bien que toutes les entrées et sorties de la Forte soient directement routées vers et depuis votre DAW pour l'enregistrement et la lecture, vous pouvez configurer le routage dans votre DAW afin de répondre à vos besoins. Une fonction de retour direct... -
Page 6: Configurations Requises
Configurations requises Mac OS Apple Macintosh avec port USB répondant à la norme USB 2.0 Système d'exploitation : Mac OS X 10.7 (Lion) ou 10.8 (Mountain Lion) Windows Ordinateur compatible Windows avec port USB répondant à la norme USB 2.0 Système d'exploitation : Windows 7 ou Windows 8 (32 ou 64 bits) -
Page 7: Pour Commencer
POUR COMMENCER IMPORTANT : VEILLEZ BIEN À LANCER L'INSTALLATEUR AVANT DE RACCORDER LA FORTE FOCUSRITE À VOTRE ORDINATEUR. Installation du logiciel Tous les logiciels requis par la Forte de Focusrite Forte sont disponibles au téléchargement sur le site web Focusrite http://www.focusrite.com/register. La carte d'activation des logiciels fournie avec votre Forte contient les codes de validation que vous devrez saisir dans la zone de téléchargement. Cette procédure vous garantit les toutes dernières versions des logiciels. Can’t get started? If you have any trouble with this product do not go back to the place of purchase. Contact our support team on: 1-855-24-FOCUS (1-855-243-6287) Support available Monday - Friday 8am – 6pm (PST) UK &... -
Page 8: Connexion De Votre Forte
IMPORTANT : l'alimentation électrique doit être utilisée si vous avez besoin de fournir une alimentation fantôme 48 V. Si la Forte est directement alimentée par le port USB, l'alimentation fantôme n'est pas disponible. IMPORTANT : alimenter la Forte depuis un port USB fait passer l'unité en « mode basse alimentation USB ». Dans ce mode, les niveaux de sortie maximaux disponibles par les sorties générales et casque sont limités. Si des niveaux de sortie plus importants sont nécessaires (par exemple pour le casque), alors utilisez l'alimentation secteur CC 5 V. IMPORTANT : nous vous recommandons fortement de n'utiliser que l'alimentation secteur fournie. Utiliser une autre alimentation secteur risque d'endommager l'unité de façon... -
Page 9: Connexion Usb
Connexion USB La Forte de Focusrite a un seul port USB 2.0 (en face arrière). Une fois l'installation du logiciel terminée, branchez simplement la Forte à votre ordinateur à l'aide du câble USB fourni (notez que la Forte est un périphérique USB 2.0 et que par conséquent la connexion USB nécessite un port compatible USB 2.0 au minimum sur votre ordinateur. Elle ne fonctionnera pas correctement avec des ports USB 1.0/1.1). -
Page 10: Description De L'interface
COMMANDE ROTATIVE – pour la navigation dans les menus et le contrôle des paramètres ; intègre une fonction « poussoir » pour l'emploi avec les menus. La commande rotative peut également être utilisée comme commande générale de gain d'entrée et de niveau de sortie. PRISE CASQUE – branchez ici votre casque stéréo (jack 6,35 mm 3 points ou TRS). VERROUILLAGE KENSINGTON – pour sécuriser votre Forte. ENTRÉE D'ALIMENTATION CC – pour la connexion de l'adaptateur secteur 5 V fourni (uniquement). Utilisez cette prise si vous devez utiliser des microphones électrostatiques nécessitant une alimentation fantôme. PORT USB – port USB 2.0 type B pour connecter votre Forte à un ordinateur. PRISE D'ENTRÉE – branchez le câble d'entrée épanoui fourni à cette prise. Notez que la fiche du câble épanoui a un loquet. Assurez-vous que le connecteur est enclenché à fond. -
Page 11: Exemple D'application
Exemple d'application La Forte de Focusrite est idéale pour diverses applications d'enregistrement et d'écoute de contrôle. Une configuration typique est représentée ci-dessous. La Forte comme interface d'enregistrement Cette configuration illustre la configuration la plus typique pour enregistrer avec un logiciel audio numérique (DAW) sur votre Mac ou PC. Dans ce cas, vous pouvez enregistrer la guitare par l'entrée 1 et les voix par l'entrée 2 dans votre DAW, tout en écoutant la lecture de la DAW au casque ou dans les enceintes. La Forte est fournie avec un câble d'entrée épanoui, qui éclate le connecteur d'entrée multi-broche en deux prises XLR femelles (Mic 1 et Mic 2) et deux prises jack 6,35 mm 3 points ou TRS (Line/ Inst 1 et Line/Inst 2). Vous pouvez enregistrer deux entrées d'un coup, et il peut s'agir de deux microphones, de deux entrées ligne ou instrument ou d'une de chaque. Les entrées XLR ne sont destinées qu'à l'emploi avec des microphones. Les quatre entrées sont symétriques. -
Page 12: Emploi De L'écoute De Contrôle Directe (Direct Monitor)
Dans le cas de l'application d'enregistrement simple sur DAW décrite ci-dessus, la latence sera le temps nécessaire à vos signaux d'entrée pour passer au travers de l'ordinateur et du logiciel audio. La latence peut être un problème pour un interprète qui désire s'enregistrer tout en écoutant les signaux entrants. La Forte est équipée d'une option « Direct Monitoring » qui surmonte ce problème. Cela est possible parce que les entrées de la Forte ont leurs propres canaux dans les deux mélangeurs d'écoute de contrôle et Forte Control routera donc directement vos signaux d'entrée vers les sorties casque et d'écoute principale. Cela vous permet de vous entendre vous-même sans latence – c'est-à-dire en « temps réel » – en même temps que l'accompagnement par l'ordinateur. Les signaux d'entrée envoyés à votre ordinateur ne sont en aucun cas affectés par ce réglage. Voir « Emploi de Forte Control » en page 14 pour plus d'informations. -
Page 13: Branchement De La Forte Aux Enceintes
Branchement de la Forte aux enceintes La Forte a deux sorties stéréo, une pour casque sur le devant du contrôleur, l'autre pour la connexion à un système d'écoute de studio ou à une console de mixage. Vous pouvez utiliser l'une, l'autre ou les deux, et envoyer des mixages indépendants des entrées et des sorties de la DAW à chacune. Les mixages se définissent dans Forte Control. Les sorties arrière de la Forte peuvent être utilisées pour brancher des enceintes de contrôle. Elles ont des prises jack 6,35 mm 3 points (TRS) à symétrie électronique et niveau variable. Des enceintes actives (par exemple des enceintes de studio modernes) intègrent des amplificateurs avec une commande de volume et peuvent être directement connectées. De plus grandes enceintes passives nécessiteront un amplificateur stéréo séparé, dans ce cas, les sorties doivent être branchées aux entrées de l'amplificateur. ENCEINTES AMPLIFIÉES PRISE JACK TRS ENCEINTES PASSIVES PRISE PHONO (RCA) Les amplificateurs grand public types (Hi-Fi) et les petits moniteurs amplifiés ont des entrées asymétriques, que ce soit sur prises phono (RCA) ou sur prise mini-jack 3,5 mm 3 points destinées au branchement direct à un ordinateur. Dans les deux cas, utilisez un câble de liaison adapté avec... -
Page 14: Emploi De Forte Control
Emploi de Forte Control Forte Control est l'application qui vous permet de contrôler toutes les caractéristiques de la Forte depuis une interface utilisateur graphique unique et pratique. 5 6 7 11 12 13 Voies d’entrée (INPUTS) 1. Sélecteur d'entrée – sélectionnez un réglage micro, instrument ou ligne pour chacune des deux entrées. 2. 48V – applique une alimentation fantôme 48 V aux entrées micro uniquement (XLR) à condition que la Forte soit alimentée par l'adaptateur externe fourni. 3. Niveau du signal – chaque voie d'entrée a un indicateur de niveau de type bargraph pour afficher les niveaux des signaux correspondants, avec une lecture numérique du niveau crête instantanée en haut de l'indicateur de niveau. Le segment du bargraph qui correspond... -
Page 15: Sorties (Outputs)
13. Mono – chaque sortie peut être reconfigurée comme une sommation mono G+D. Ce paramètre peut également être réglé depuis le contrôleur physique Forte. Mélangeur d'écoute numérique (Digital Monitor Mixer) Les sections Speaker Mix (mixage d'enceintes) et Headphone Mix (mixage de casque) de Forte Control sont identiques ; utilisez les onglets du haut pour sélectionner l'une ou l'autre. Chaque mélangeur a six canaux d'entrée : deux venant des voies d'entrée et quatre venant des sorties de la DAW. Les six canaux sont organisés en trois paires, et les caractéristiques de toutes les paires sont identiques, donc une seule sera décrite ci-dessous. Les mélangeurs contrôlent le mixage audio qui... - Page 16 14. Faders de canal – contrôlent la quantité de signal correspondant (entrée ou paire de sorties de la DAW) dans le mixage de sortie. Notez que double-cliquer sur les faders les ramène à 0 15. Niveau du signal – les indicateurs de niveau de canal du mélangeur d'écoute sont identiques à ceux utilisés pour l'affichage du niveau du signal entrant. 16. Mute – chacune des six entrées peut être individuellement coupée à l'aide du bouton « M » rouge. 17. Solo – chacune des six entrées peut être individuellement mise en solo à l'aide du bouton « S » vert. Mettre en solo un canal a pour effet de couper les autres canaux, de façon à ce que seul le canal sélectionné soit entendu. Plusieurs canaux peuvent être mis en solo si désiré. Notez que mettre en solo un canal du mélangeur n'empêche aucun signal d'entrée d'arriver à la DAW. 18. Couplage stéréo – les deux canaux de chaque paire peuvent être couplés pour un fonctionnement en stéréo (Link). Cela met en commun les fonctions de gain, coupure du son, mute et solo.
-
Page 17: Réglages (Settings)
(ouvrir). Restauration des réglages d'usine Cliquer sur File > Restore Factory Defaults ramène tous les paramètres de Forte Control à leur valeur par défaut. Cela règle les niveaux d'entrée au minimum, les niveaux de sortie à -30 dBFS et tous les niveaux du mélangeur d'écoute numérique (Digital Monitor Mixer) au gain unitaire. Voir... -
Page 18: Fonctionnement De L'interface
Fonctionnement de l'interface De nombreuses fonction principales de la Forte peuvent également être contrôlées depuis le contrôleur physique lui-même. La commande rotative, l'écran OLED couleur et les icônes tactiles fournissent une interface simple qui ne nécessite pas d'accès continu à l’écran de l'application Forte Control. L'affichage par défaut sur l'écran OLED est une représentation des indicateurs de niveau (bargraphs), avec les voies d'entrée sur la gauche, les sorties générales au centre et la sortie casque sur la droite. Sélectionner n'importe lequel des trois modes principaux via les icônes tactiles – entrées, généraux et casque – entraîne la compression temporaire de l'affichage des indicateurs de niveau pour présenter des informations contextuelles supplémentaires : avec un affichage compressé, les deux larges bargraphs sont toujours ceux qui affichent le niveau de signal relatif au mode sélectionné ; par exemple, si vous sélectionnez le mode sortie générale, les entrées et la sortie casque continuent d'être représentées, mais sous forme de bargraphs minces sur les côtés de l'écran. - Page 19 Commandes d'entrée Notez que si le câble d'entrée épanoui n'est pas connecté à la Forte, un message d'erreur s'affichera : 3. Mode de sortie générale – vous donne le contrôle des fonctions de sortie générale. Un contact court permettra de régler le niveau de la sortie générale avec la commande rotative. Un contact « long » ouvre un menu qui offre des fonctions supplémentaires relatives à l'entrée (voir « Menu du mode de sortie générale » en page 22). Commandes de sortie générale...
- Page 20 4. Mode casque – vous donne le contrôle des fonctions concernant le casque. Un contact court permettra de régler le volume du casque avec la commande rotative. Un contact « long » ouvre un menu qui offre des fonctions supplémentaires relatives au casque. Commandes de casque 5. Mode DAW – vous permet d'envoyer des commandes depuis le contrôleur Forte à votre DAW pour contrôler certaines fonctions. Les commandes par défaut sont PLAY (lecture) et le zoom horizontal, mais elles peuvent être redéfinies. Les raccourcis clavier doivent être activés dans votre DAW pour que ce mode fonctionne. Voir « Menu du mode DAW » en page...
-
Page 21: Menu Du Mode D'entrée
TYPE – sélectionne Mic (micro), Line (ligne) ou Inst (instrument) comme source pour l'entrée actuellement sélectionnée (1 ou 2). 48V – duplique la fonction du bouton d'écran 48V affiché dans Forte Control. Notez que cette option est « grisée » si la Forte est alimentée par la connexion USB ; une alimentation électrique externe est nécessaire pour pouvoir fournir l'alimentation fantôme. HPF – duplique la fonction du bouton d'écran (filtre passe-haut) PHASE REV – duplique la fonction du bouton d'écran (inverseur de phase). PAD – duplique la fonction du bouton d'écran Pad (atténuateur). LINK – duplique la fonction du bouton d'écran Link (couplage) pour les voies d'entrée. CLEAR METER & EXIT – ramène l'affichage de la Forte à la page initiale de gain/mesure de niveau et efface tout segment de bargraph « maintenu » à la fois sur l'écran OLED de la Forte et dans l'interface graphique utilisateur de Forte Control. -
Page 22: Menu Du Mode De Sortie Générale
Menu du mode de sortie générale Quatre options de menu sont disponibles ; utilisez la commande rotative pour surligner l'option requise et pressez la commande rotative pour changer l'état (toutes les options sont des fonctions de type « commutateur »). Menu de sortie générale MUTE – duplique la fonction du bouton d'écran Mute (coupure du son) pour le canal de sortie générale dans Forte Control. DIM – duplique la fonction du bouton d'écran Dim (atténuation) pour le canal de sortie générale. MONO – duplique la fonction du bouton d'écran Mono pour le canal de sortie générale. CLEAR METER & EXIT – ramène l'affichage de la Forte à la page initiale de gain/mesure de niveau et efface tout segment de bargraph « maintenu ». Menu du mode de sortie casque Menu casque Ce menu fonctionne de façon identique au menu du mode de sortie générale. -
Page 23: Menu Du Mode Daw
Le mode DAW vous permet d'utiliser la commande rotative de la Forte pour contrôler diverses fonctions de votre DAW. Pour utiliser le mode de contrôle de DAW, lancez d'abord votre application DAW, assurez-vous que cette application est au premier plan (c'est-à-dire que la DAW est la fenêtre « active »). Sélectionnez l'icône de contrôle de DAW sur le contrôleur Forte. Notez que le mode de contrôle de DAW ne fonctionnera pas si votre DAW n'est pas la fenêtre active (sélectionnée au premier plan) et si l'icône DAW n'est pas allumée sur le contrôleur Forte. Les commandes par défaut envoyées en mode de contrôle de DAW sont : • Lecture/stop (pression) • Zoom horizontal (rotation) -
Page 24: Annexe
Annexe Forte Control – Réglages d'usine par défaut Voies d'entrée 1 et 2 Source Ligne Gain 0 dB 48 V Off Filtre passe-haut Ø Normale Link Canaux de sortie – sortie générale et sortie casque Niveau -30 dB Mute Non coupé Mono Digital Monitor Mixer – Speaker Mix et Headphone Mix... - Page 25 +12 ± 0,5 dBu au gain minimal ; R = 150 ohms, Niveau d'entrée maximal pour 0 dBFS atténuateur désactivé -63 ± 0,5 dBu au gain maximal ; R = 150 ohms, Niveau d'entrée minimal pour 0 dBFS atténuateur désactivé Rapport signal/bruit 117 dB (pondération A; R = 150 ohms) Réponse en fréquence 50 Hz à 42 kHz ±0,1 dB; -0,5 dB à 20 Hz (R = 150 ohms) 0,0007% (à 1 kHz, entrée à +11 dBu, gain minimal, DHT+B à -1 dBFS 20 Hz – 22 kHz) Atténuation par le pad 10 dB Bruit rapporté à l'entrée -128 dBu (gain de 60 dB, R = 150 ohms, 20 Hz – 22 kHz) 48 V; uniquement avec alimentation électrique externe, Alimentation fantôme commutable par canal Entrées ligne Plage de gain -12 à +42 dB Niveau d'entrée maximal pour 0 dBFS +20 ± 0,5 dBu au gain minimal, atténuateur désactivé Niveau d'entrée minimal pour 0 dBFS -34 ± 0,5 dBu au gain maximal, atténuateur désactivé Rapport signal/bruit 116 dB (pondération A) Réponse en fréquence 20 Hz à 20 kHz ±0,2 dB <0,003% (à 1 kHz, entrée à +19 dBu, gain minimal, DHT+B à -1 dBFS 20 Hz – 22 kHz) Entrées pour instrument (Instrument Inputs) Plage de gain +14 à +68 dB...
-
Page 26: Caractéristiques Physiques Et Électriques
Gigue d'horloge <250 ps Fréq. d'échantillonnage acceptées 44,1, 48, 88,2, 96, 176,4, 192 kHz *NOTE – avec alimentation électrique externe CC 5 V Caractéristiques physiques et électriques Entrées analogiques Connecteurs 2 x XLR3F (Mic); 2 x jack 6,35 mm 3 points (TRS) (Line/Inst) Sélection micro/ligne/ par logiciel instrument (Mic/Line/Inst) Sorties analogiques Sorties générales 2 x jack 6,35 mm 3 points (TRS) ; symétrisées électroniquement Sortie casque 1 x jack 6,35 mm 3 points (TRS) ; casque stéréo Autres entrées/sorties 1 connecteur USB 2.0 de type B Entrée CC externe 5 V à 1 A (uniquement via l'alimentation électrique fournie) Poids et dimensions L x H x P 115 x 345 x 171 mm (sans les connecteurs) Poids Environ 487 g Guide de dépannage Pour toutes les recherches de solution en cas de problème, veuillez visiter la base de connaissances Focusrite à l'adresse http://www.focusrite.com/answerbase, où vous trouverez des articles couvrant de nombreux exemples de résolution de problèmes.
