ViewSonic PA501S Guide De L'utilisateur

ViewSonic PA501S Guide De L'utilisateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

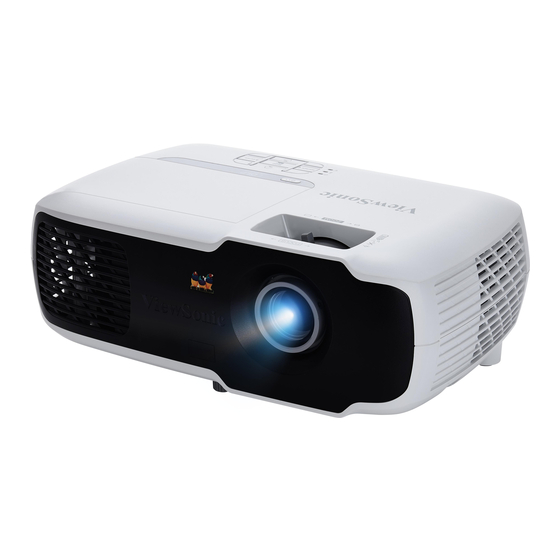

PA501S/PA502S/PA502X/PX702HD
DLP Projector
Guide de l'Utilisateur
N° de modèle : VS16969/VS16970/VS16971/VS16972

Publicité

Table des Matières
loading

Manuels Connexes pour ViewSonic PA501S

Sommaire des Matières pour ViewSonic PA501S

  • Page 1 PA501S/PA502S/PA502X/PX702HD DLP Projector Guide de l’Utilisateur N° de modèle : VS16969/VS16970/VS16971/VS16972...

  • Page 2: Conformité

    Conformité Ce périphérique est conforme avec la partie 15 des règles FCC, à savoir les deux règles suivantes : (1) ce périphérique ne cause pas d’interférence nocive (2) ce péri- phérique doit accepter toute interférence reçue, y comprises celles pouvant causer des défaillances.
  • Page 3 Informations importantes liées à la sécurité Lisez ces instructions. Gardez ces instructions. Faites attention à tous les avertissements. Suivez toutes les instructions. Ne pas utiliser l’unité près de l’eau. Nettoyer avec un tissu doux et sec. Ne pas bloquer les sorties de ventilation. Installer l’unité en accord avec les instructions du fabricant.

  • Page 4: Conformité Rohs2

    Conformité RoHS2 Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/ EU du Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré respecter les valeurs de concentration maximum définies par le Comité...

  • Page 5: Droit D'auteur

    éditoriales contenues dans ce guide ni des incidents ou dommag- es résultant de l’utilisation du manuel ni des performances ou utilisation du produit. Afin de toujours s’améliorer, ViewSonic Corporation se garde le droit de changer les spécifications techniques sans avertissement. Les informations dans ce document peuvent changer sans avertissement.

  • Page 6: Table Des Matières

    Table des matières Instructions de Désactivation de la fonction de mot de passe ........... 22 sécurité essentielles ..1 Changement de signal d’entrée....23 Modifier les paramètres d'entrée HDMI ... 24 Introduction ....... 3 Réglage de l'image projetée ....25 Caractéristiques du projecteur....
  • Page 7 Caractéristiques ..... 48 Caractéristiques du projecteur....48 Dimensions ..........49 Installation au plafond......49 Chronogramme........50 Informations relatives au droit d'auteur ..... 54 Copyright ..........54 Clause de non-responsabilité ....54 Annexe......55 Tableau des commandes IR ....55 Code d'adresse ........56 Tableau des commandes RS232.....

  • Page 8: Instructions De Sécurité Essentielles

    Instructions de sécurité essentielles La conception et les tests de votre projecteur ont été effectués conformément aux dernières normes de sécurité pour les appareils informatiques. Cependant, il est extrêmement important que vous suiviez les instructions fournies dans ce manuel et sur les étiquettes de produit pour assurer la sécurité...

  • Page 9: Instructions De Sécurité Pour Le Montage Au Plafond Du Projecteur

    ● N’obstruez pas les orifices de ventilation. Une importante obstruction des orifices de ventilation peut entraîner une surchauffe du projecteur qui risque alors de prendre feu. - Ne placez pas le projecteur sur une couverture, de la literie ou toute autre surface souple.

  • Page 10: Introduction

    ● Compatible avec NTSC, PAL, SECAM et HDTV ● La borne D-Sub 15 broches peut être connectée à la vidéo analogique ● Équipé d'une connexion HDMI, prend en charge HDCP (sauf pour PA501S) ● Menus d’affichage à l’écran multilingues ● Correction trapézoïdale numérique permettant de redonner aux images déformées un aspect normal ●...

  • Page 11: Contenu De L'emballage

    Contenu de l’emballage Déballez le produit avec précaution et vérifiez qu’il contient tous les éléments mentionnés ci-dessous. Si l’un de ces éléments fait défaut, contactez votre revendeur. Accessoires fournis Les accessoires fournis dépendent de votre région et peuvent présenter des différences par rapport aux accessoires illustrés.

  • Page 12: Aspect Extérieur Du Projecteur

    Aspect extérieur du projecteur Avant/Arrière PA501S PA502S/PA502X/PX702HD Côté Haut/Bas MENU SOURCE ENTER EXIT Avertissement ● L'équipement doit être raccordé à la terre. ● Vous pouvez ajouter des appareils d'interruption de l'alimentation sur le câble fixe ou brancher le câble d’alimentation à une prise à proximité pour plus de commodité. Si des pannes ou erreurs surviennent lors de l'utilisation de l'équipement, utilisez l'appareil d'interruption de l'alimentation pour couper le courant, ou...

  • Page 13: Contrôle Et Fonctions De L'appareil

    Contrôle et fonctions de l'appareil Projecteur MENU SOURCE ENTER EXIT Permet d'allumer ou d'éteindre le projecteur. (voyant DEL POWER) Reportez-vous au « Message de voyant DEL ». (voyant DEL TEMP) Reportez-vous au « Message de voyant DEL ». (voyant DEL LAMP) Reportez-vous au «...

  • Page 14: Télécommande

    Télécommande COMP VIDEO HDMI Auto Source Sync Aspect Freeze Pattern Blank PgUp PgDn Color Mode 9. 10. PgUp (Page haut)/PgDn (Page bas) Marche Connectez le projecteur à un Allumez le projecteur. ordinateur avec un câble Mini USB COMP pour utiliser le logiciel d'affichage Sélectionnez l'affichage D-Sub/ (Microsoft PowerPoint) sur un composant.
  • Page 15 16. Source (Zoom arrière) Une barre de sélection de la source Le levier de zoom affiché peut être s’affiche. utilisé pour dézoomer de l'image 17. Entrée projetée Active l’élément sélectionné dans le (Volume+) menu à l’écran. Augmentez le volume. 18. Quitter (Zoom avant) Revient au menu OSD précédent.

  • Page 16: Code De Télécommande

    Code de télécommande Le projecteur peut avoir 8 différents codes de télécommande (1 à 8). Lorsque vous utilisez plusieurs projecteurs à proximité les uns des autres simultanément, les codes de télécommande empêchent les perturbations des projecteurs respectifs. Configurez d'abord le code de télécommande du projecteur, puis réglez la télécommande elle-même sur ce code.

  • Page 17: Utilisation Du Curseur De La Télécommande

    Utilisation du curseur de la télécommande Utilisez la télécommande pour utiliser votre ordinateur lors des présentations, pour plus de flexibilité. Avant d'utiliser la télécommande pour remplacer votre curseur, fixez une extrémité du câble USB au port Mini USB, et l'autre extrémité au PC ou ordinateur portable. Voir «...

  • Page 18: Remplacement Des Piles De La Télécommande

    Remplacement des piles de la télécommande Pour ouvrir le couvercle des piles, placez la télécommande dos vers le haut. Appuyez sur la zone indiquée, puis sortez le couvercle des piles vers le haut, dans la direction indiquée. Sortez les piles usées (si nécessaire), puis placez 2 piles AAA conformément à l'orientation indiquée.

  • Page 19: Positionnement Du Projecteur

    Positionnement du projecteur Choix de l’emplacement Vous pouvez utiliser la disposition de la salle comme référence ou suivre vos préférences personnelles pour déterminer l’emplacement d’installation. Tenez notamment compte de la taille et de l’emplacement de votre écran, de l’emplacement d’une prise de courant adéquate, ainsi que de la disposition et de la distance entre le projecteur et les autres appareils.

  • Page 20: Dimensions De Projection

    Consultez le tableau ci-dessous pour déterminer la taille de l'écran et la distance de projection. Taille diagonale Écran Centre de l'objectif Haute Large Distance de projection Décalage vertical PA501S/PA502S/PA502X Diagonale d’écran 4:3 Taille d'écran Distance de Décalage vertical projection Diagonale Large Haute...

  • Page 21: Connexion

    Vous pouvez vous procurer les câbles de signal requis dans une boutique d'électronique. Les liens et icônes suivants sont indiqués à titre de référence uniquement. Les prises de connexion au dos des projecteurs peuvent varier selon le modèle de projecteur. PA501S PA502S/PA502X/PX702HD Ligne VGA (D-Sub) vers HDTV (RCA) Câble USB (mini-B sur type A)

  • Page 22: Connexion À Un Ordinateur Ou À Un Moniteur

    Connexion à un ordinateur ou à un moniteur Connexion à un ordinateur Utilisez le câble VGA fourni. Branchez une extrémité de la prise de sortie D-Sub à l'extrémité de l'ordinateur. Branchez l'autre extrémité du câble VGA sur la prise d'entrée de signal COMPUTER du projecteur.

  • Page 23: Connexion À D'autres Appareils Source Vidéo

    Connexion à d’autres appareils source vidéo Vous pouvez connecter le projecteur à n'importe quel autre appareil vidéo avec une prise de sortie : • HDMI (le PA501S ne dispose pas de cette interface) • Vidéo component • Vidéo (vidéo composite) 1 seule des méthodes de connexion ci-dessus est nécessaire pour connecter le projecteur à...

  • Page 24: Connexion À Des Appareils Hdmi

    « Modifier les paramètres d’entrée HDMI » pour plus de détails. Remarque : Le PA501S n'a pas d'interface HDMI Pour connecter le projecteur à un périphérique vidéo composante : Examinez votre appareil vidéo composante pour déterminer s’il est équipé d’une série d’interfaces de sortie vidéo composante inutilisées :...

  • Page 25: Connexion À Des Appareils Vidéo Composite

    Connexion à des appareils vidéo composite Examinez votre périphérique vidéo pour déterminer s’il est équipé d’une prise de sortie composite inutilisée : • Si c’est le cas, vous pouvez continuer à suivre cette procédure. • Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter cet appareil.

  • Page 26: Fonctionnement

    Fonctionnement Activer le projecteur Branchez le cordon d’alimentation au projecteur et à une prise murale. Activez l'interrupteur sur la prise murale (le cas échéant). Appuyez sur pour allumer le projecteur. Si vous allumez le projecteur pour la première fois, consultez les instructions à l'écran et sélectionnez votre langue pour le menu OSD.
  • Page 27 Appuyez sur Menu, puis appuyez Appuyez sur Menu, puis appuyez sur / sur la télécommande pour sur / sur la télécommande pour sélectionner AFFICHAGE, et appuyez sélectionner IMAGE, et appuyez sur  sur  pour sélectionner la couleur pour sélectionner le mode couleur. d'écran.

  • Page 28: Désactivation De La Fonction De Mot De Passe

    Désactivation de la fonction de mot de passe À des fins de sécurité, le projecteur est doté d’une fonction de protection par mot de passe afin d’empêcher toute utilisation non autorisée. Les mots de passe peuvent être définis via le menu à l’écran (OSD). Veuillez vous reporter à la section [Utilisation des menus] pour plus de détails sur le fonctionnement du menu OSD.

  • Page 29: Procédure De Rappel De Mot De Passe

    Contactez le service d’assistance local pour le service à la clientèle de déchiffrer. Vous devrez peut-être fournir une preuve ViewSonic. d’achat pour garantir que vous êtes autorisé à utiliser le projecteur. Code de rappel : Le numéro [XXX] dans la capture d’écran ci-dessus est déterminé...

  • Page 30: Changement De Signal D'entrée

    Changement de signal d’entrée Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu’un plein écran à la fois. Si vous souhaitez que le projecteur recherche automatiquement divers signaux, confirmez que la fonction Recherche auto rapide du menu SYSTÈME est sur Activ..

  • Page 31: Modifier Les Paramètres D'entrée Hdmi

    Modifier les paramètres d'entrée HDMI Dans le cas peu probable où vous connecteriez le projecteur à un appareil (lecteur DVD ou Blu-ray par exemple) via la prise d'entrée HDMI du projecteur et que l'image projetée afficherait les mauvaises couleurs, modifiez les paramètres d’espace de couleur de l’appareil sur un format conforme aux paramètres d'espace de couleurs de l'appareil de sortie.

  • Page 32: Réglage De L'image Projetée

    Réglage de l'image projetée Ajustement de l’angle de projection Le projecteur est fourni avec une cheville de soutien réglable. La cheville de soutien réglable peut être utilisée pour régler la hauteur et l'angle de projection le long de l'axe vertical. Vous pouvez tourner la cheville de soutien réglable pour ajuster l'angle et la position de projection de l'image, jusqu'à...

  • Page 33: Correction De La Déformation Trapézoïdale

    Correction de la déformation trapézoïdale La déformation trapézoïdale est le terme utilisé lorsque l'image projetée devient trapézoïdale en forme (déformation trapézoïdale) à cause d'un angle de projection inadapté. Pour remédier à cela, vous devez ajuster la hauteur du projecteur et suivre les étapes ci- dessous pour corriger le problème manuellement.

  • Page 34: Faire Un Zoom Arrière Pour Voir Les Détails

    Faire un zoom arrière pour voir les détails Vous pourriez avoir à agrandir l'image pour inspecter les détails de l'image projetée. Utilisez les touches fléchées pour déplacer les images. ● Utilisation de la télécommande Appuyez sur sur la télécommande pour afficher la barre de zoom. Appuyez plusieurs fois sur ...

  • Page 35: À Propos Du Format

    À propos du format Choisissez comment adapter l'affichage à l'écran : Auto : Met une image à l’échelle pour qu’elle soit adaptée à la résolution native dans sa largeur horizontale. Cette option est Image 16:10 recommandée pour les images qui ne sont pas aux formats 4:3 ou 16:9, lorsque vous souhaitez tirer parti au maximum de l’écran sans modifier le rapport hauteur/largeur de...

  • Page 36: Optimisation De L'image

    Mode Jeux : Teinte adaptée aux environnements de jeu. Mode Sports : Teinte adaptée aux événements sportifs. Différents modèles prennent en charge différents modes d'image. Les modèles PA501S/PA502S/PA502X prennent en charge les modes Standard/Photo/Film/Luminosité max./Présentation. Le PX702HD prend en charge les modes Standard/Jeux/Film/Luminosité max./Sports.

  • Page 37: Réglage Précis De La Qualité De L'image Dans Les Modes Utilisateur

    Réglage précis de la qualité de l’image dans les modes utilisateur Vous pouvez utiliser plusieurs fonctions définies par l'utilisateur si votre projecteur détecte certains types de signaux. Vous pouvez ajuster ces fonctions selon vos besoins. Régler la luminosité Accédez au menu IMAGE > Luminosité et appuyez sur /.

  • Page 38: Régler La Brilliant Color

    Régler la Brilliant Color Accédez au menu IMAGE > Avancé > Brilliant Color, puis appuyez sur /. Cette fonction utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus élevée tout en offrant des couleurs plus vraies et plus éclatantes dans l’image projetée.

  • Page 39: Gestion Couleur

    Gestion couleur La gestion des couleurs ne devrait être considérée que dans les installations permanentes avec des niveaux d’éclairage contrôlés, telles que les salles de conseil, les amphithéâtres ou les salles de cinéma à la maison. La gestion des couleurs permet un réglage fin des couleurs pour une reproduction des couleurs plus précise, si nécessaire.

  • Page 40: Réglage Du Minuteur De Présentation

    Réglage du minuteur de présentation Le minuteur de présentation permet d’indiquer à l’écran la durée d’une présentation afin de vous permettre de mieux gérer votre temps. Suivez les étapes ci-dessous pour utiliser cette fonction: Accédez au menu DE BASE > Minuteur de présentation. Appuyez sur [Entrée] pour afficher la page Minuteur de présentation.

  • Page 41: Masquage De L'image

    Masquage de l’image Pour attirer l’attention du public sur le présentateur, vous pouvez appuyez sur Blank pour masquer l’image à l’écran. Pour restaurer l’image, appuyez sur n’importe quelle touche du projecteur ou de la télécommande. Après avoir masqué l'image, le coin inférieur droit de l'écran affichera le texte [BLANK].

  • Page 42: Augmenter La Durée De Vie De La Lampe

    Augmenter la durée de vie de la lampe La lampe du projecteur est un consommable. Pour prolonger sa durée de vie, vous pouvez effectuer les réglages suivants via le menu à l’écran. Configuration du mode lampe Utilisez le mode Éco pour réduire le bruit système et la puissance de 20 %. Si vous sélectionnez le mode Éco, l'intensité...

  • Page 43: Quand Remplacer La Lampe

    Quand remplacer la lampe Lorsque la lampe est usée, installez une nouvelle ampoule ou demandez assistance au revendeur. La lampe risque peut provoquer le dysfonctionnement du projecteur. Dans certains cas, la lampe peut exploser. Remarque Si la température de la lampe est trop élevée, le voyant de lampe et le voyant de température s'éclairent.

  • Page 44: Fonctions 3D

    Fonctions 3D Ce projecteur est également proposé avec des fonctions 3D qui offrent plus de profondeur et d'immersion lors de la visualisation de films, vidéos, sports et jeux en 3D. Vous aurez besoin d'une paire de lunettes 3D lors de la visualisation d'images et vidéos 3D.

  • Page 45: Fonctionnement Du Menu

    Gain 5~195 Réinitialiser réglages Restaurer/Annul. couleur Remarque : * 1 Anamorphosé / Panorama est uniquement disponible pour le PX702HD * 2 Pris en charge par les modèles PA501S / PA502S / PA502X * 3 Pris en charge par le PX702HD...
  • Page 46 Fermer / Carte test / Tablette / Motif Mappemonde / Personnel / Grille Désactiver/5 min/10 min/15 min/ Minuteur Blank 20 min/ 25 min/30 min Message Activ./Désact. Écran d'accueil Noir/Bleu/ViewSonic/Désact. Désact./Trame séquentiel./ Sync 3D Combi trame/Haut-Bas/ Réglages 3D Côte-à-côte Inverser sync 3D Désactiver/Activé Format HDMI Auto/RGB/YUV Paramètres HDMI...
  • Page 47 INFORMATIONS • Système de couleurs • Version micrologiciel • 3X Fast Input Remarque : 1. Suite aux mises à jour, le contenu peut différer de ce qui précède, sans préavis. 2. Le PA501S n'a pas de menu de fonctions HDMI.

  • Page 48: Description De Chaque Menu

    Description de chaque menu Fonction Description Couleur de l'écran Voir « Utiliser la couleur d’écran » pour plus de détails. Format Voir « Sélection du format » pour plus de détails. Voir « Correction de la déformation trapézoïdale » pour Trapèze plus de détails.

  • Page 49: Réinitialiser Réglages Couleur

    Fonction Description Couleur Voir « Régler la couleur » pour plus de détails. Teinte Voir « Régler la teinte » pour plus de détails. Netteté Voir « Régler la netteté » pour plus de détails. Gamma Voir « Sélectionner une température de couleur » pour Avancé...
  • Page 50 Fonction Description Voir « Réglage du minuteur de présentation » pour plus Minuteur de présentation de détails. Le projecteur peut afficher plusieurs mires. Il vous Motif aide à ajuster la taille et la mise au point de l’image et vérifier que l’image projetée n’a pas de distorsion. Minuteur Blank Voir «...
  • Page 51 Fonction Description Règle la langue des menus à l’écran. Voir « Utilisation Langue des menus » pour plus de détails. Position du projecteur Voir « Choix de l’emplacement » pour plus de détails. Durée aff. des menus Détermine le temps d’attente avant la désactivation de l’affichage du menu à...

  • Page 52: Maintenance

    Maintenance Entretien du projecteur Ne démontez aucune pièce de votre projecteur. Contactez votre revendeur si vous avez besoin de remplacer des pièces. Nettoyage de l’objectif Vous pouvez nettoyer l'objectif de verre si vous remarquez de la saleté ou poussière sur sa surface. ●...

  • Page 53: Voyant Del

    Voyant DEL Témoin Témoin de État du projecteur Témoin Lamp d'alimentation température Mode veille BLEU Désactiver Désactiver Avant allumage, reste éclairé après Fonctionnement avoir clignoté Désactiver Désactiver normal pendant dix secondes Température 1 BLEU Clignotant Désactiver Température 2 BLEU ROUGE Désactiver Erreur ventilateur 1 Désactiver...

  • Page 54: Dépannage

    Dépannage Le projecteur ne s'éteint pas Origine Solution Branchez une extrémité du câble d'alimentation à la prise d'entrée CA du Le cordon d’alimentation n’alimente projecteur, et l'autre à la prise de courant. Si pas l’appareil en électricité. la prise secteur est dotée d’un interrupteur, assurez-vous que celui-ci est activé.

  • Page 55: Caractéristiques

    Caractéristiques Caractéristiques du projecteur ● Toutes les spécifications peuvent être modifiées sans préavis. ● Tous les modèles de projecteur peuvent ne pas être disponibles à votre emplacement. PA501S PA502S PA502X PX702HD Terminaux d’entrée Entrée VGA (DB 15 broches) HDMI (v1.4 avec audio) Aucun Vidéo (RCA)

  • Page 56: Dimensions

    Dimensions 320,0mm 122,7mm MENU SOURCE ENTER EXIT Installation au plafond 27,1 175,0 Remarque : Il est conseillé d'utiliser la vis M4L8 pour fixer le projecteur à l'aide du trou de  vis M4. (M4/ L8 x 4)

  • Page 57: Chronogramme

    Chronogramme RVB analogique Signal Résolution (pixels) Format image Taux rafraîchi. (Hz) 640x480 60/72/75/85 SVGA 800x600 60/72/75/85 1024x768 60/70/75/85 1152x864 1280x768 15:9 1280x800 16:10 60/75/85 WXGA 1360x768 16:9 1366x768 16:9 Quad-VGA 1280x960 60/85 SXGA 1280x1024 SXGA+ 1400x1050 WXGA+ 1440x900 16:10 UXGA 1600x1200 WSXGA+ 1680x1050...
  • Page 58 HDMI Signal Résolution (pixels) Format image Taux rafraîchi. (Hz) 640x480 SVGA 800x600 1024x768 1280x768 15:9 1280x800 16:10 WXGA 1360x768 16:9 1366x768 16:9 Quad-VGA 1280x960 SXGA 1280x1024 SXGA+ 1400x1050 WXGA+ 1440x900 16:10 WSXGA+ 1680x1050 16:10 HDTV (1080p) 1920x1080 16:9 50/60 HDTV (1080i) 1920x1080 16:9 50/60...
  • Page 59 3D (signal HDMI inclus) Signal Résolution (pixels) Format image Taux rafraîchi. (Hz) SVGA 800x600 60*/120** 1024x768 60*/120** 1280x720 16:9 50*60*/120** WXGA 1280x800 16:9 60*/120** Pour le signal vidéo Signal Résolution (pixels) Format image Taux rafraîchi. (Hz) SDTV (480i)*** 720x480 4:3/16:9 * Les signaux 50 Hz et 60 Hz sont pris en charge pour les formats côte à...
  • Page 60 Vidéo component Signal Résolution (pixels) Format image Taux rafraîchi. (Hz) HDTV (1080p) 1920x1080 16:9 50/60 HDTV (1080i) 1920x1080 16:9 50/60 HDTV (720p) 1280x720 16:9 50/60 SDTV (480p) 720x480 4:3/16:9 SDTV (576p) 720x576 4:3/16:9 SDTV (480i) 720x480 4:3/16:9 SDTV (576i) 720x576 4:3/16:9 Vidéo composite Signal...

  • Page 61: Informations Relatives Au Droit D'auteur

    à un usage particulier en rapport avec le contenu de ce manuel. De plus, ViewSonic se réserve le droit de réviser et de mettre à jour le contenu de ce manuel sans préavis. *DLP et Digital Micromirror Device (DMD) sont des marques commerciales de Texas Instruments.

  • Page 62: Annexe

    Annexe Tableau des commandes IR Bouton Format Code 1 Code 2 Code 3 Code 4 PgDn PgUp Vide Synchronisation auto Haut Gauche Droite Mode couleur Muet Entrée Mise en marche Hors tension Quitter Mode éco Menu Source Motif Vidéo HDMI Volume+ Volume- Zoom...

  • Page 63: Address Code

    Address Code Code 1 83F4 Code 2 93F4 Code 3 A3F4 Code 4 B3F4 Code 5 C3F4 Code 6 D3F4 Code 7 E3F4 Code 8 F3F4 RS232 command table <Pin assignment for this two end> Description Description RTSZ CTSZ <Interface> RS-232 protocol Baud Rate 115200bps (default)
  • Page 64 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 Write Splash Screen - 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 ViewSonic Splash Screen Splash Screen - OFF 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x04 0x6B...
  • Page 65 Front Table 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E Rear Table 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x01 0x5F Write Real ceiling 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x02 0x60 Projector Position Front ceiling 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x03 0x61 Projector Position Read...
  • Page 66 Aspect ratio Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62 Aspect ratio 4:3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64 Aspect ratio 16:9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65 Write Aspect ratio anamorphic 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x05 0x67 Aspect ratio...
  • Page 67 Brightest 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69 Movie 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x01 0x6A Gaming 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x05 0x6E Standard 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x06 0x6F Write Color mode Sport...
  • Page 68 Input source VGA 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60 Input source HDMI 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x03 0x63 Write Source input Input source 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x05 0x65 Composite video Read Source...
  • Page 69 ENGLISH 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 FRANÇAIS 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 DEUTSCH 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 ITALIANO 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64 ESPAÑOL 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66...
  • Page 70 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85 Write 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86 HDMI Format Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87 Read HDMI Format status 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 0x86 Enhanced 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x00 0x86 Write...
  • Page 71 Code 1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 0xA0 Code 2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 0xA1 Code 3 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2 Code 4 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3 Write Remote control Code 5...
  • Page 72 Menu 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61 Exit 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D Down 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C 0x5E Left 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0D 0x5F Remote Key...

  • Page 73: Service Clientèle

    T= Téléphone Pays / Région Site Internet Courrier électronique F= Fax France et autres www.viewsoniceurope.com/ www.viewsoniceurope.com/eu/ service_fr@ pays francophones support/call-desk/ viewsoniceurope.com en Europe T= 1-866-463-4775 service.ca@viewsonic. Canada www.viewsonic.com www.viewsoniceurope.com/ www.viewsoniceurope.com/eu/ service_ch@ Suisse support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ www.viewsoniceurope.com/eu/ service_be@ Belgique (Français) support/call-desk/ viewsoniceurope.com...

  • Page 74: Garantie Limitée

    Garantie limitée générale de un (1) ans La durée de garantie standard de ViewSonic est d’un (1) an pour tous les modèles de produits dans tous les pays, sauf si une durée de garantie plus longue est spécifiée et pro- posée par ViewSonic.
  • Page 75 Comment obtneir un service: 1. Pour des informations concernant l’obtention d’un service sous Garantie, veuillez contacter l’Aide à la Clientele de ViewSonic (veuillez consulter la page “Aide à la Clientele”). Vous aurez besoin de fournir le numéro de série de votre produit.
