9.3

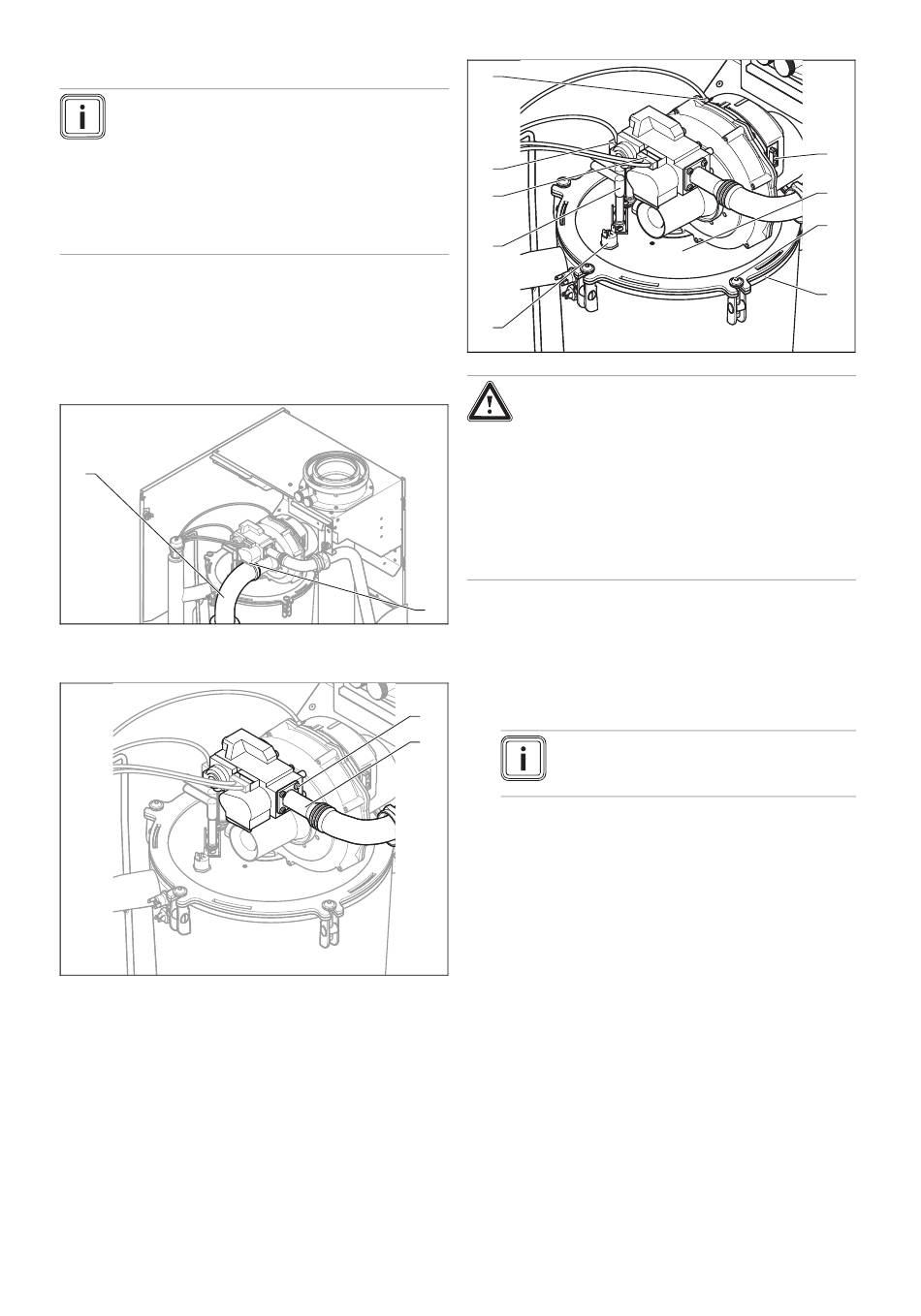

Démontage de la liaison air/gaz
Remarque
Le module de liaison air/gaz est constitué de
quatre composants principaux :
– ventilateur à vitesse régulée,
– Tube d'entrée d'air
– Mécanisme gaz
– Brûleur
1.
Éteignez le produit avec la touche Marche/arrêt.
2.
Débranchez le produit du secteur.
3.
Fermez le robinet d'arrêt du gaz.
4.
Démontez l'habillage avant. (→ page 15)
5.
Démontez la partie supérieure de la protection.
(→ page 16)
2
6.
Ouvrez le clip (1) du tube d'entrée d'air (2) et retirez le
tube d'entrée d'air du manchon d'aspiration.
7.
Dévissez les quatre vis de la bride de raccordement (3)
du mécanisme gaz.
8.
Placez le tube de gaz (4) sur le côté.
0020151747_05 Thema CONDENS Notice d'installation et de maintenance
Inspection et maintenance 9
13
11
10
9
8
Danger !
Risques d'intoxication et d'incendie en
cas de fuite de gaz !
Le tube de gaz peut très bien subir des dom-
mages.
▶
Faites bien attention à ne pas endomma-
ger le plan de joint du tube de gaz lors du
montage et du démontage de la liaison
gaz/air.
9.
Débranchez le connecteur du câble d'ionisation de
1
l'électrode d'ionisation (11) et le connecteur du câble
souterrain de la languette de mise à la terre.
10. Débranchez le connecteur du câble d'allumage et du
câble de mise à la terre des électrodes d'allumage (9)
du transformateur d'allumage.
3
Remarque
4
Le câble est solidaire de l'électrode d'allu-
mage.
11. Débranchez les connecteurs (12) et (13) du ventilateur
du moteur en appuyant sur les ergots de verrouillage.
12. Débranchez le connecteur du mécanisme gaz (10).
13. Débranchez le connecteur de la sécurité de surchauffe
(8) du haut.
14. Dévissez les vis (6) de la bride de fixation du brûleur.
15. Retirez l'ensemble de la liaison air/gaz (5) de l'échan-
geur thermique (7).
16. Vérifiez que le brûleur et l'échangeur thermique ne sont
ni endommagés, ni encrassés.
12
5
6
7
47
