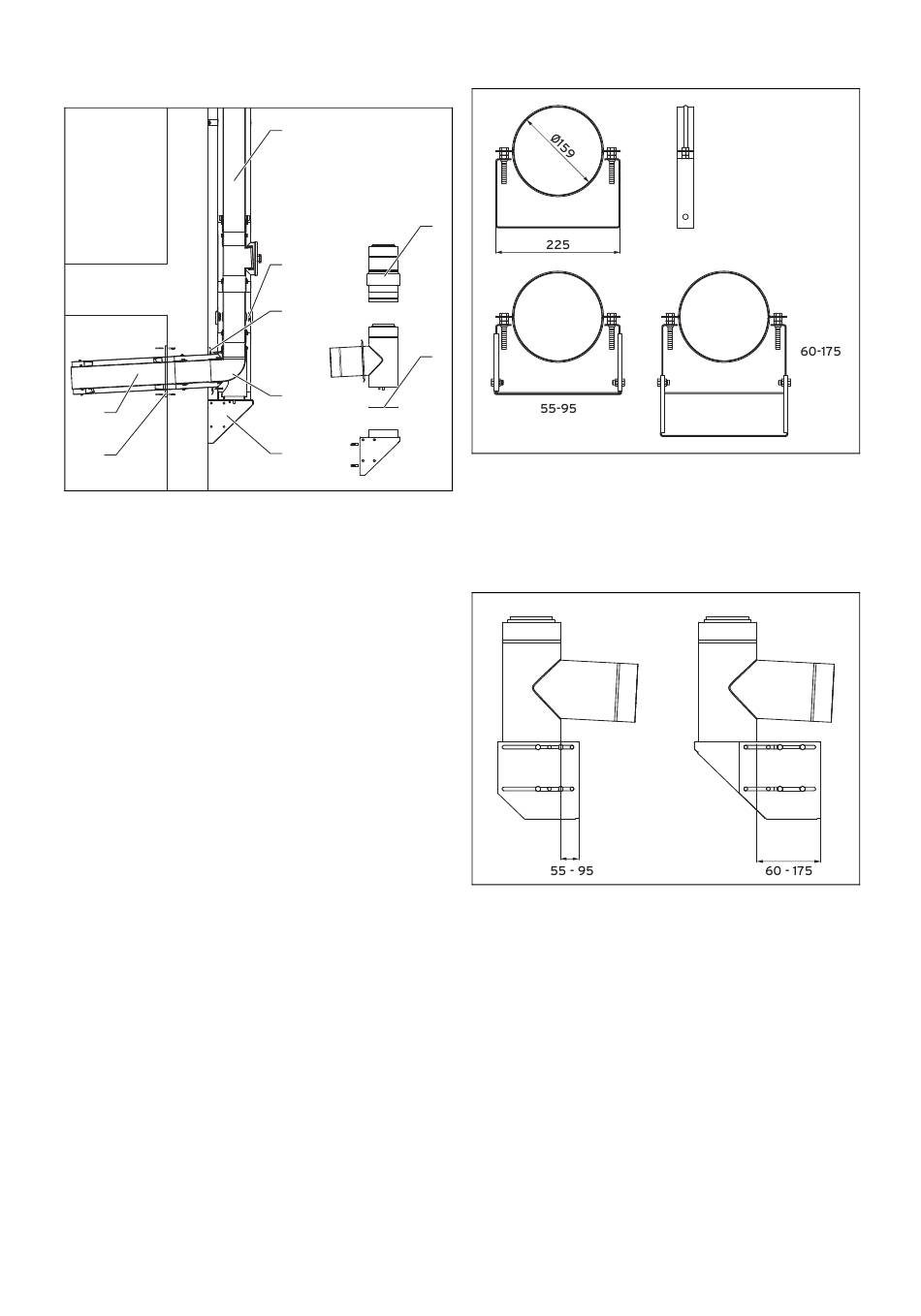

6 Montage des systèmes ventouse
6.4.5.4 Montage du raccord pour la conduite du
mur extérieur
6
7
1
Rallonge extérieure
2
Console support
3
Coude support
4
Rosace extérieure
1.
Pratiquez un trou dans le mur extérieur.
–
Diamètre: ≥ 180 mm
2.
Montez la console support (2) sur le mur extérieur.
3.
Placez le coude support (3) sur la console support.
–
Placez la plaque de fond (8) entre le coude support
et la console.
–
Il faut enfiler la rosace extérieure (4) sur le coude
support. Il n'est pas possible de la monter ultérieure-
ment.
4.
Placez le tube extérieur de la rallonge extérieure (1)
sur le coude support, de l'intérieur, en vous servant du
manchon.
5.
Montez la rallonge intérieure (6) sur le coude support,
de l'intérieur, en vous servant du manchon.
6.
Comblez l'interstice entre le tube d'air et l'orifice pra-
tiqué dans le mur avec du mortier, de l'extérieur et de
l'intérieur.
7.
Laissez le mortier prendre.
8.
Montez la rosace intérieure (7).
9.
Montez la rosace extérieure (4).
10. Fixez le support de conduite pour mur extérieur.
–
Espacement des supports de conduite: ≤ 2 m
36
1
5
5
4
8
3
2
5
Raccord d'aspiration
d'air
6
Rallonge intérieure
7
Rosette intérieure
8
Plaque de fond
Notice d'installation et de maintenance Thema CONDENS 0020151747_05
6.4.5.5 Plage de réglage du support de conduite
Les supports de conduite sont réglables. Le réglage néces-
site d'ajuster les deux vis de fixation.
Si l'écart par rapport au mur est plus important, il faut utiliser
des rallonges pour support de conduite pour mur extérieur.
6.4.5.6 Plage de réglage de la console support
La distance de la console support est réglable. Le réglage
nécessite d'ajuster les deux vis de fixation.
Si la distance par rapport au mur est plus importante, il faut
utiliser une rallonge pour console support.
