4.9.2
Montage de la pièce latérale
1.
Faites coulisser la pièce latérale dans son support.
Faites en sorte que toutes les languettes de la pièce
latérale s'enclenchent bien dans la paroi arrière pour
éviter les fuites.
2.
Faites coulisser la pièce latérale vers l'arrière.
3.

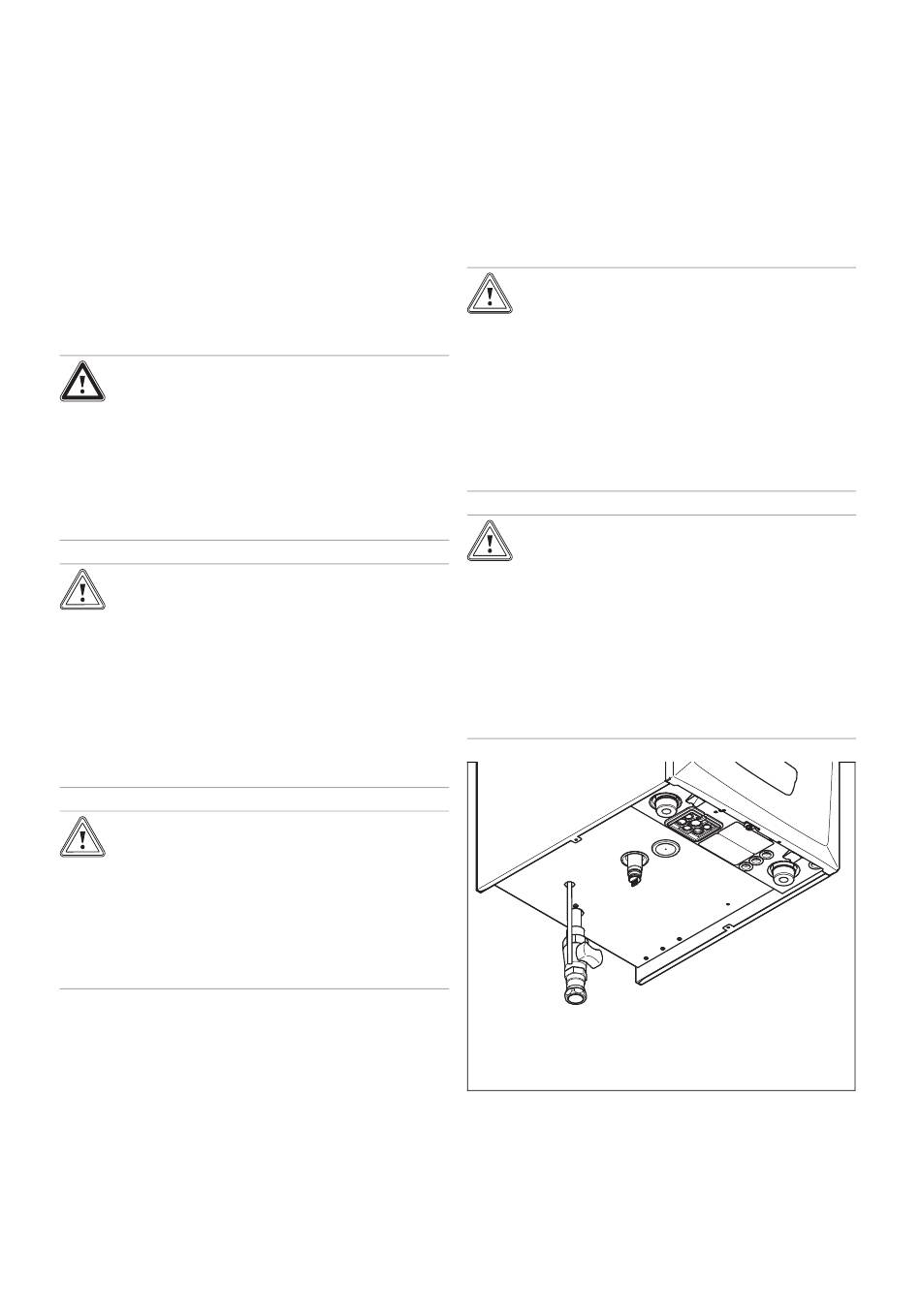

Fixez la pièce latérale avec deux vis, une en bas de la
partie avant et l'autre au milieu de la partie supérieure.
4.
Montez la partie supérieure de la protection.
(→ page 16)
5.
Relevez le boîtier électronique.
5
Installation
Danger !
Risques d'explosion ou de brûlures en
cas d'installation non conforme !
Toute contrainte mécanique au niveau des
conduites de raccordement peut entraîner
des défauts d'étanchéité.
▶
Veillez à ce que les tubes de raccorde-
ment soient montés sans contrainte.
Attention !
Risque de dégâts matériels en présence
de résidus dans les canalisations !
Les résidus de soudure, les restes de joints,
les salissures ou les autres dépôts présents
dans les canalisations risquent d'endomma-
ger le produit.
▶
Rincez soigneusement l'installation de
chauffage avant de procéder au montage
du produit.
Attention !
Risque de dommages matériels en cas
de modification au niveau des tubes déjà
raccordés !
▶
Vous pouvez déformer les tubes de rac-
cordement tant qu'ils ne sont pas raccor-
dés au produit. Ensuite, ce n'est plus pos-
sible.
Les joints en matériau assimilable à du caoutchouc peuvent
subir des déformations plastiques, ce qui peut entraîner des
pertes de charge. Nous recommandons d'utiliser des joints
en matériau fibreux de type joint en carton.
0020151747_05 Thema CONDENS Notice d'installation et de maintenance
5.1
Accessoires
Les accessoires nécessaires pour l'installation sont les sui-
vants :
–
Groupe de pompage
–
Soupape de sécurité
–
Robinets de maintenance
5.2
Installation du raccordement gaz
5.2.1
Procédure de raccordement du gaz
Attention !
Risques de dommages matériels en cas
d'installation non conforme du raccorde-
ment du gaz !
Tout dépassement de la pression de contrôle
risque d'endommager le mécanisme gaz !
▶
Lors du contrôle de l'étanchéité de l'en-
semble de l'installation, la pression du
mécanisme gaz ne doit pas dépasser
1,1 kPa (110 mbar).
Attention !
Risques de dommages matériels en cas
de type de gaz inadéquat !
L'utilisation d'un type de gaz inadéquat peut
entraîner des coupures intempestives de
l'appareil. Cela peut aussi provoquer des
bruits dans l'appareil, à l'allumage ou lors de
la combustion.
▶
Vérifiez que le type de gaz utilisé corres-
pond bien à la plaque signalétique.
▶
Vérifiez que le compteur à gaz présent convient au débit
de gaz requis.
▶
Retirez tous les résidus de la conduite de gaz par souf-
flage avant de la mettre en place.
▶
Montez un robinet d'arrêt du gaz homologué sur le rac-
cord de gaz de l'appareil.
Installation 5
17
