Réglage de la puissance de chauffage
Pour régler la puissance en chauffage, positionner la chaudière en mode de fonctionne-
ment TEST (voir sez. 4.1). Tourner le bouton de réglage de la température de chauffage
(rep. 1 - fig. 1) sur la valeur minimum : les leds commencent à clignoter selon la séquen-
ce jaune - vert - rouge, pour indiquer la phase de réglage de la puissance du chauffage.
Tourner le sélecteur de réglage de la température de chauffage (rep. 1 - fig. 1) dans le
sens des aiguilles d'une montre pour augmenter la puissance ou dans le sens inverse
pour la diminuer (voir sez. 5.5). Une fois atteinte la puissance nécessaire, appuyer sur
la touche ECO : la puissance maximum restera sur la valeur définie ; les leds signalent
à nouveau le fonctionnement en mode TEST (voir sez. 4.1) indiquant la mémorisation
de la puissance maximum du chauffage qui vient d'être définie.
Quitter le mode TEST (voir sez. 4.1).
Réglage de la puissance d'allumage
Pour régler la puissance d'allumage, placer la chaudière en mode TEST (voir sez. 4.1).
Tourner le bouton de réglage de la température ECS (rep. 2 - fig. 1) sur la valeur mini-
mum : les leds commencent à clignoter selon la séquence jaune - vert - rouge, pour in-
diquer la phase de réglage de la puissance d'allumage.
Tourner le sélecteur de réglage de la température ECS (rep. 2 - fig. 1) dans le sens des
aiguilles d'une montre pour augmenter la puissance ou dans le sens inverse pour la di-
minuer (voir sez. 5.5). Une fois atteinte la puissance nécessaire, appuyer sur la touche
ECO : la puissance d'allumage restera sur la valeur définie ; les leds signalent à nouveau
le fonctionnement en mode TEST (voir sez. 4.1) indiquant la mémorisation de la puis-
sance d'allumage qui vient d'être définie.
Quitter le mode TEST (voir sez. 4.1).

4.2 Mise en service

Avant d'allumer la chaudière
Vérifier l'étanchéité du circuit de gaz.
Vérifier le préremplissage correct du vase d'expansion.
Remplir les tuyauteries et assurer l'évacuation complète de l'air dans la chaudière
et les installations.
Vérifier qu'il n'y ait pas de fuites d'eau dans l'installation ni dans la chaudière.
Vérifier le raccordement de l'installation électrique et le fonctionnement de la mise
à la terre.
Vérifier que la pression de gaz pour le chauffage est bien celle requise.
Vérifier qu'il n'y ait pas de liquides ou de matériaux inflammables dans les alentours
immédiats de la chaudière
Vérifications en cours de fonctionnement
Mettre l'appareil en marche.
S'assurer de l'étanchéité des circuits combustible et eau.
Contrôler l'efficacité de la cheminée et des conduits d'air/fumées pendant le fonc-
tionnement de la chaudière.
Vérifier que la circulation d'eau entre la chaudière et l'installation s'effectue correcte-
ment.
Vérifier que la vanne à gaz module correctement en chauffage ou en production ECS.
Vérifier que l'allumage de la chaudière se fasse correctement, en effectuant plu-
sieurs essais d'allumage et d'extinction au moyen du thermostat d'ambiance et de
la commande à distance.
S'assurer que la consommation de combustible indiquée par le compteur corre-
sponde à celle qui est indiquée dans le tableau des caractéristiques techniques
cap. 5.4.
Vérifier qu'en l'absence de besoins thermiques (fonctionnement en chauffage), le
brûleur s'allume correctement à l'ouverture d'un robinet d'eau chaude sanitaire.
Contrôler que pendant le fonctionnement en chauffage à l'ouverture d'un robinet
d'eau chaude, le circulateur de chauffage s'arrête et que l'on ait une production ré-
gulière d'eau sanitaire.
Vérifier la programmation correcte des paramètres et effectuer les personnalisa-
tions (courbe de compensation, puissance, température etc...).
30
FR

4.3 Entretien

Contrôle périodique
Pour un fonctionnement correct durable de l'appareil, il est nécessaire de faire effectuer
par un professionnel qualifié un contrôle annuel qui prévoit les opérations suivantes :
Les dispositifs de commande et de sécurité (vanne à gaz, débitmètre, thermostats,
etc...) doivent fonctionner correctement.
Le circuit d'évacuation des fumées doit être parfaitement efficace.
(Chaudière à chambre de combustion étanche : ventilateur, pressostat, etc. - S'as-
surer de l'étanchéité de la chambre : joints, serre-câbles, etc.)
(Chaudière chambre ouverte : antirefouleur, thermostat des fumées, etc.)
Les conduits et le terminal air-fumées doivent être libres de tout obstacle et ne pas
présenter de fuites
Le brûleur et l'échangeur doivent être en parfait état de propreté et détartrés. Pour
le nettoyage ne pas utiliser de produits chimiques ni de brosses en acier.
L'électrode doit être libre de toute incrustation et positionnée correctement.
Les installations de gaz et d'eau doivent être parfaitement étanches.
La pression de l'eau dans l'installation à froid doit être d'environ 1 bar ; si ce n'est
pas le cas, ramener la pression à cette valeur.
La pompe de circulation ne doit pas être bloquée.
Le vase d'expansion doit être gonflé
La charge et la pression de gaz doivent correspondre aux valeurs indiquées dans
les tableaux correspondants.
L'éventuel nettoyage de l'habillage, du tableau de commande et des "enjoli-
A
veurs" de la chaudière peut être effectué avec un chiffon doux et humide, éven-
tuellement imbibé d'eau savonneuse. Tous les produits abrasifs et solvants
sont à proscrire.

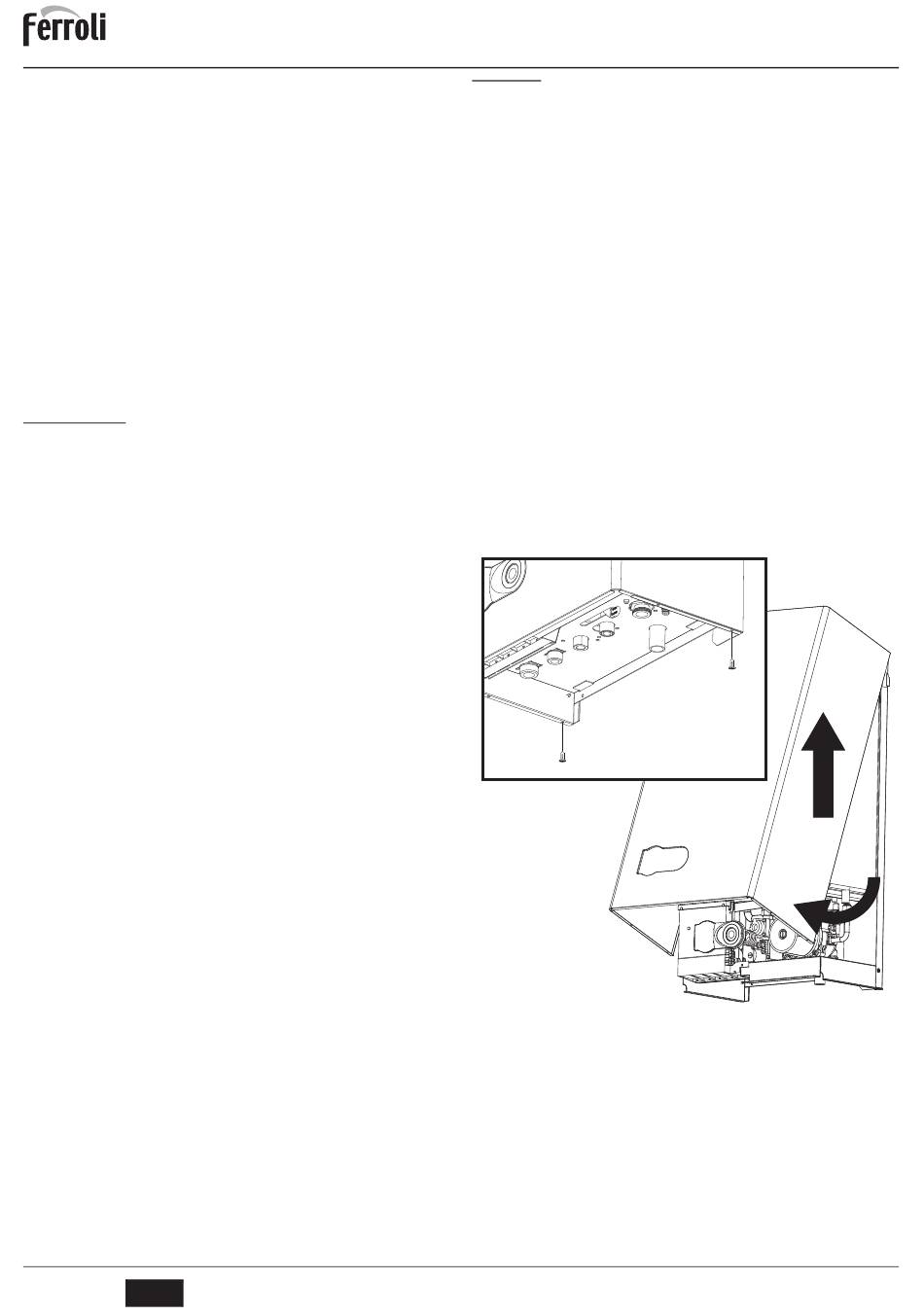

Démontage de l'habillage
Pour retirer l'habillage de la chaudière :
1.
Dévisser les vis A (voir fig. 7)
2.
Faire pivoter l'habillage (voir fig. 7)
3.
Soulever l'habillage.
B
Avant d'effectuer une quelconque opération à l'intérieur de la chaudière, la met-
tre hors tension et fermer le robinet du gaz en amont
Analyse de la combustion
1.
Introduire la sonde dans le conduit de cheminée.
2.
Vérifier que la soupape de sécurité est reliée à un embout d'évacuation.
3.
Activer le mode TEST.
4.
Attendre 10 minutes pour stabiliser la chaudière.
5.
Effectuer la mesure.
cod. 3541F171 - Rev. 02 - 02/2018
DIVAPROJECT C24
A
1
A
fig. 7 - Démontage de l'habillage
3
2
