Réglage de la température de chauffage
Agir sur le sélecteur (rep. 1 - fig. 1), la température s'étend d'un minimum de 30 °C à un
maximum de 80°C. Toutefois, il est conseillé de ne pas faire fonctionner la chaudière en-
dessous de 45 °C.
Réglage de la température d'eau chaude sanitaire
Agir sur le sélecteur (rep. 2 - fig. 1), la température peut être modulée de 40° C mini à
55° C maxi.
Régulation de la température ambiante (par thermostat d'ambiance en option)
Programmer à l'aide du thermostat d'ambiance la température souhaitée à l'intérieur des
pièces. Si le thermostat d'ambiance n'est pas monté, la chaudière maintiendra la tem-
pérature dans l'installation à la consigne départ.
Régulation de la température ambiante (par chronocommande à distance en option)
Programmer à l'aide de la chronocommande à distance la température souhaitée à l'in-
térieur des pièces. La chaudière réglera la température dans le circuit d'eau de l'instal-
lation en fonction de la température ambiante demandée. Pour le fonctionnement par
chronocommande, se reporter au manuel d'utilisation spécifique.
Si la chaudière est reliée à la chronocommande à distance (option), les régla-
A
ges ci-dessus (températures chauffage et sanitaire) ne pourront être effectués
que par la commande à distance. L'extinction de la chaudière, la commutation
été/hiver et la désactivation du sanitaire doivent être en tout cas effectuées à
partir du tableau des commandes de la chaudière.
Sélection ECO/CONFORT
L'appareil est doté d'un dispositif spécial interne qui garantit une vitesse élevée de débit
d'ECS et un confort optimal. Lorsque le dispositif est en fonction (mode CONFORT), l'eau
contenue dans la chaudière est maintenue en température, ce qui permet donc d'obtenir
immédiatement l'eau chaude en sortie de la chaudière dès l'ouverture du robinet.
Le dispositif peut être désactivé par l'utilisateur (mode ECO) en appuyant sur la touche
ECO/CONFORT, la chaudière étant en veilleuse (stand-by). En mode ECO, la LED jau-
ne correspondante s'allume. Pour activer le mode CONFORT, réappuyer sur la touche
ECO/CONFORT. La LED jaune s'éteint alors.
Réglages à partir de la chronocommande à distance
Si la chaudière est reliée à la chronocommande à distance (option), les régla-
A
ges ci-dessus seront gérés comme indiqué dans le tableau tableau 2.
Tableau 2
Réglage de la température de chauffage Le réglage peut être effectué à partir du menu de la chronocommande à
distance ou directement sur le tableau des commandes de la chau-
dière.
Réglage de la température d'eau Le réglage peut être effectué à partir du menu de la chronocommande à
chaude sanitaire distance ou directement sur le tableau des commandes de la chau-
dière.
Commutation Été/Hiver Le mode Été a la priorité sur une éventuelle demande de chauffage pro-
venant de la chronocommande à distance
En désactivant l'option ECS du menu de la chronocommande à
distance, la chaudière sélectionne le mode Economy. Dans cette condi-
tion, la touche eco/confort (rep. 7 - fig. 1) sur le tableau de commande
de la chaudière, est désactivée.
Sélection Eco/Confort
En activant l'option ECS du menu de la chronocommande à distance, la
chaudière sélectionne le mode Confort. Dans cette condition, la touche
eco/confort (rep. 7 - fig. 1 sur le tableau de commande de la chau-
dière, permet de sélectionner un des deux modes.
Réglage de la pression hydraulique de l'installation
La pression de remplissage lue sur l'hydromètre de la chaudière, lorsque l'installation est
encore froide, doit être d'environ 1,0 bar Si la pression de l'installation descend en-des-
sous de la valeur minimale, agir sur le robinet de remplissage (rep. 1 - fig. 3) pour remet-
tre la pression à la valeur initiale. Toujours refermer le robinet de remplissage après cette
opération.

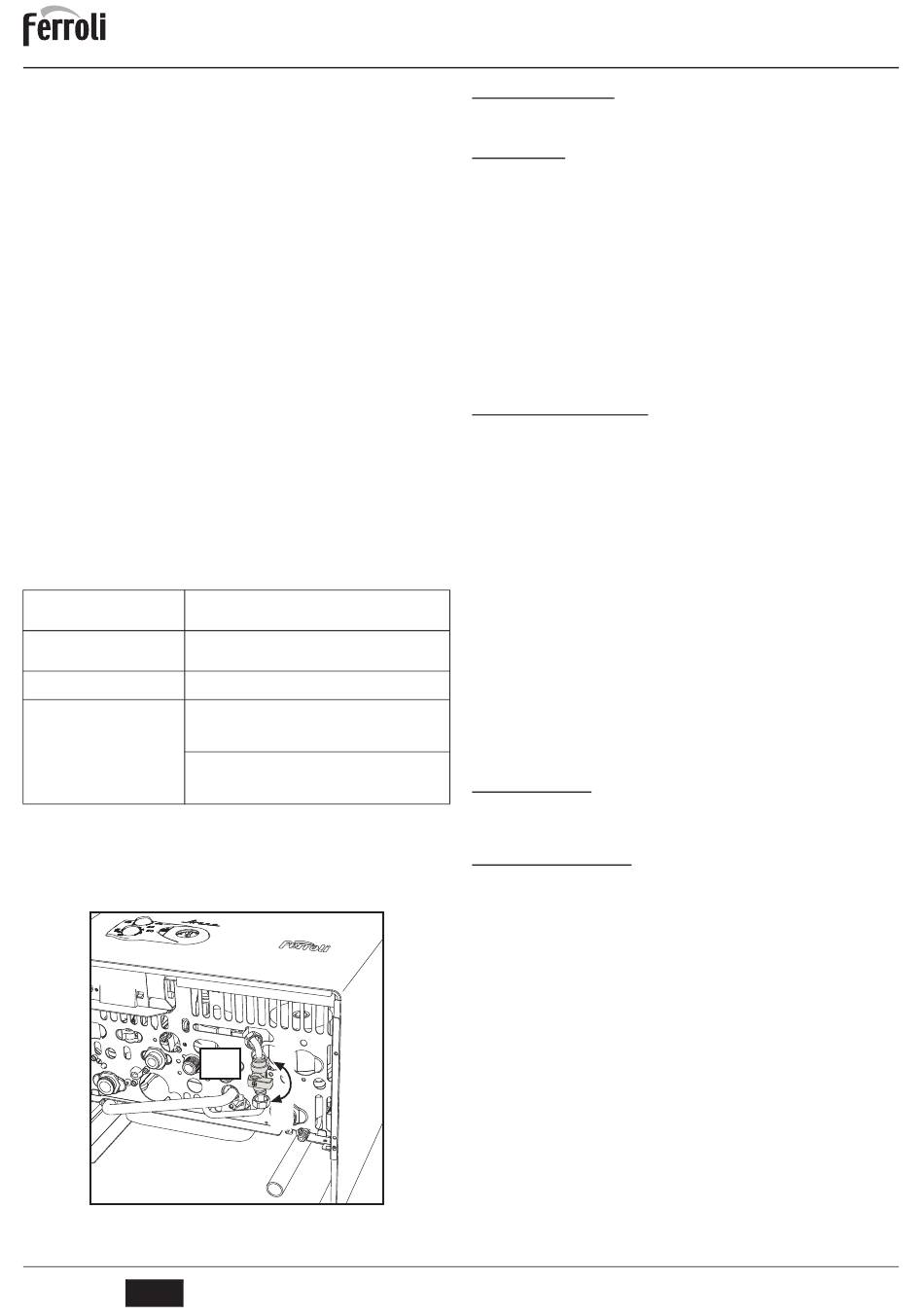

fig. 3 - Robinet de remplissage
28
FR
A
1
C
cod. 3541F171 - Rev. 02 - 02/2018
DIVAPROJECT C24
3. INSTALLATION
3.1 Dispositions générales
L'INSTALLATION DE LA CHAUDIÈRE DOIT ÊTRE EFFECTUÉE CONFORMÉMENT AUX
TEXTES RÉGLEMENTAIRES ET RÈGLES DE L'ART EN VIGUEUR, SUIVANT LES IN-
STRUCTIONS DU CONSTRUCTEUR ET PAR UN PROFESSIONNEL QUALIFIÉ.
3.2 Emplacement
Cet appareil est du type « chambre ouverte » et il peut être installé et doit fonctionner uni-
quement dans des locaux aérés en permanence. Un apport insuffisant d'air comburant à la
chaudière peut en compromettre le bon fonctionnement ainsi que l'évacuation des fumées.
En outre, les produits de combustion qui se seraient formés en de telles conditions nuiraient
gravement à la santé en se propageant dans l'air ambiant de l'habitation.
L'appareil peut fonctionner dans un endroit partiellement protégé, conformément à EN
297 pr A6, ayant une température minimum de -5°C, à condition d'être équipé de la grille
anti-vent en option. Il est conseillé d'installer la chaudière à l'abri : sous un auvent, à l'in-
térieur d'un balcon ou dans une niche abritée.
Le lieu d'installation doit être exempt de toute poussière, d'objets ou de matériaux inflam-
mables ainsi que de gaz corrosifs.
La chaudière peut être accrochée au mur : elle est équipée d'une série d'étriers de fixa-
tion. Fixer l'étrier au mur conformément aux cotes indiquées sur la fig. 8 et y accrocher
la chaudière. La fixation murale doit garantir un soutien stable et efficace du générateur.
Si l'appareil est monté interposé entre deux meubles ou en juxtaposition de
A
ceux-ci, prévoir de l'espace pour le démontage de l'habillage et pour l'entretien
normal.

3.3 Raccordements hydrauliques

Avertissements

B
L'évacuation de la soupape de sûreté doit être raccordée à un entonnoir
d'écoulement, ou à une tuyauterie de récupération, pour éviter le dégorgement
d'eau au sol en cas de surpression dans le circuit de chauffage. Dans le cas
contraire, si la soupape de sûreté se déclenche et provoque l'inondation du lo-
cal, le fabricant de la chaudière ne sera pas tenu pour responsable des dégâts
conséquents.
B
Avant d'effectuer le raccordement, veiller à ce que l'appareil soit préparé pour
fonctionner avec le type de combustible disponible et prendre soin de bien net-
toyer les conduites du circuit.
Effectuer les raccordements aux points prévus, comme indiqué sur le dessin fig. 10 et
conformément aux pictogrammes se trouvant sur l'appareil.
Remarque : l'appareil est équipé de déviation interne du circuit de chauffage.
Caractéristiques de l'eau de l'installation
En présence d'une eau ayant un degré de dureté supérieur à 25° Fr (1°F = 10ppm
CaCO ), il est recommandé d'utiliser une eau spécialement traitée afin d'éviter toute in-
3
crustation éventuelle dans la chaudière.
Système antigel, produits antigel, additifs et inhibiteurs
Si nécessaire, il est possible d'utiliser des liquides antigel, des additifs et des inhibiteurs,
uniquement et exclusivement si le producteur de ces liquides ou additifs fournit une ga-
rantie qui assure que ses produits sont appropriés à l'utilisation et ne provoquent pas de
dommages à l'échangeur de la chaudière ou à d'autres composants et/ou matériaux de
la chaudière et de l'installation. Il est interdit d'utiliser des liquides antigel, des additifs et
des inhibiteurs non spécifiquement prévus pour l'utilisation dans des circuits thermiques
et compatibles avec les matériaux composant la chaudière et le circuit.

3.4 Raccordement gaz

Le raccordement au gaz doit être effectué au raccord prévu (voir fig. 10), conformément
aux normes en vigueur ; utiliser un tuyau métallique rigide ou flexible, à paroi continue
en acier inoxydable, en intercalant un robinet du gaz entre la chaudière et le circuit Véri-
fier l'étanchéité de toutes les connexions du gaz
3.5 Branchements électriques
Avertissements
B
La sécurité électrique de l'appareil ne peut être assurée que lorsque celui-ci est
correctement raccordé à une ligne de mise à la terre efficace conforme aux nor-
mes en vigueur. Faire vérifier par un professionnel qualifié l'efficacité et la con-
formité de la connexion avec la mise à la terre. Le constructeur décline toute
responsabilité pour des dommages découlant de l'absence de connexion de
mise à la terre ou de son inefficacité et du non-respect des normes électriques
en vigueur.
La chaudière est précâblée ; le câble de raccordement au réseau électrique est
de type "Y" sans fiche. Les connexions au secteur doivent être réalisées par
raccordement fixe et prévoir un interrupteur bipolaire avec une distance entre
les contacts d'ouverture d'au moins 3 mm et l'interposition de fusibles de 3A
maxi entre la chaudière et la ligne. Il est important de respecter la polarité (LI-
GNE : câble marron / NEUTRE : câble bleu / TERRE : câble jaune-vert) dans
les raccordements au réseau électrique.
B
Le câble d'alimentation de l'appareil ne doit pas être remplacé par l'utilisateur.
En cas d'endommagement du câble, éteindre l'appareil. Pour son remplace-
ment, s'adresser exclusivement un professionnel qualifié. En cas de remplace-
ment du câble électrique d'alimentation, utiliser exclusivement du câble "HAR
H05 VV-F" 3x0,75 mm2 avec diamètre externe maximum de 8 mm.
Thermostat d'ambiance (optionnel)
B
ATTENTION : LE THERMOSTAT D'AMBIANCE DOIT ÊTRE À CONTACTS
PROPRES. EN RELIANT 230 V. AUX BORNES DU THERMOSTAT, LA CAR-
TE ÉLECTRONIQUE EST IRRÉMÉDIABLEMENT DÉTÉRIORÉE.
En raccordant une chronocommande ou un interrupteur horaire (minuterie),
éviter d'utiliser l'alimentation de ces dispositifs à partir de leur contact d'inter-
ruption. Leur alimentation doit se faire par raccordement direct au secteur ou
par piles selon le type de dispositif.
