Dell EqualLogic FS7610 Guide d'installation et de configuration
Numéro Composant
Numéro de service
1
Affiche les informations de numéro de service d'appliance (identiques aux informations de
numéro de service sur le panneau avant).
Bloc d'alimentation (un sur deux)
2
Gauche : PSU1
3
Loquet d'éjection du contrôleur
4
Poignée du contrôleur
Contrôleur (un de deux) : unité centrale NAS redondante.
5
Gauche : contrôleur 1
Port COM série (mini connecteur USB)
Permet de connecter un périphérique série au système.
6
Précaution : Ce connecteur est conçu à des fins de service uniquement. N'utilisez ce
connecteur que si un représentant du support Dell vous y invite.
7
Ports USB
8
Port vidéo
De gauche à droite : bouton d'action de service, indicateur de tension activée/bouton
d'alimentation, indicateur d'intégrité du contrôleur, bouton d'identification du système et
9
Cache Active/LED arrêt charge. Pour des informations sur ces indicateurs et boutons, voir le
FS7610 NAS appliance Manuel du propriétaire du matériel.
10
KVM distant
10

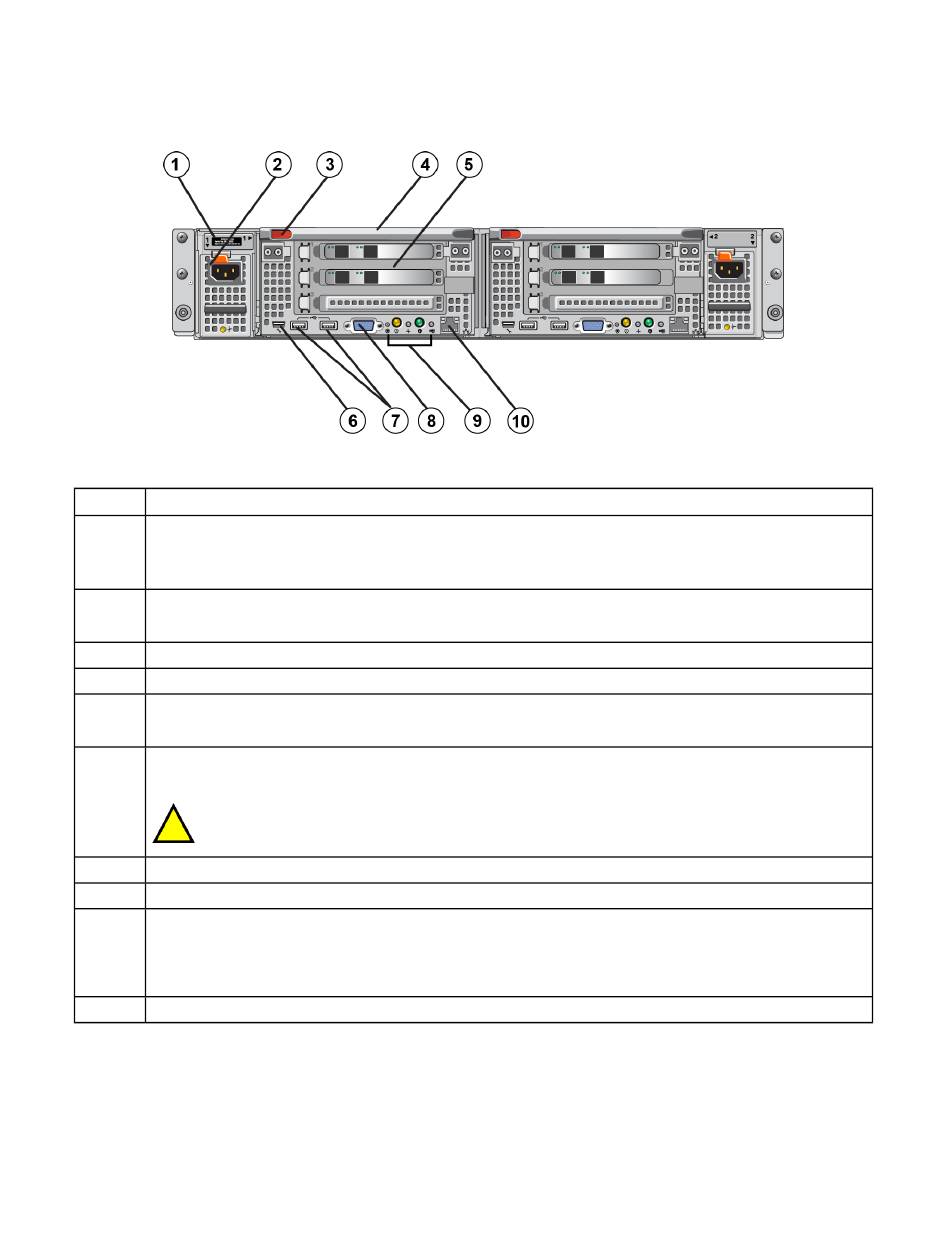

Figure 4 : Panneau arrière
Tableau 6 : Composants du panneau arrière
Droite : PSU2
Droite : contrôleur 2
2 Montage en rack du matériel
