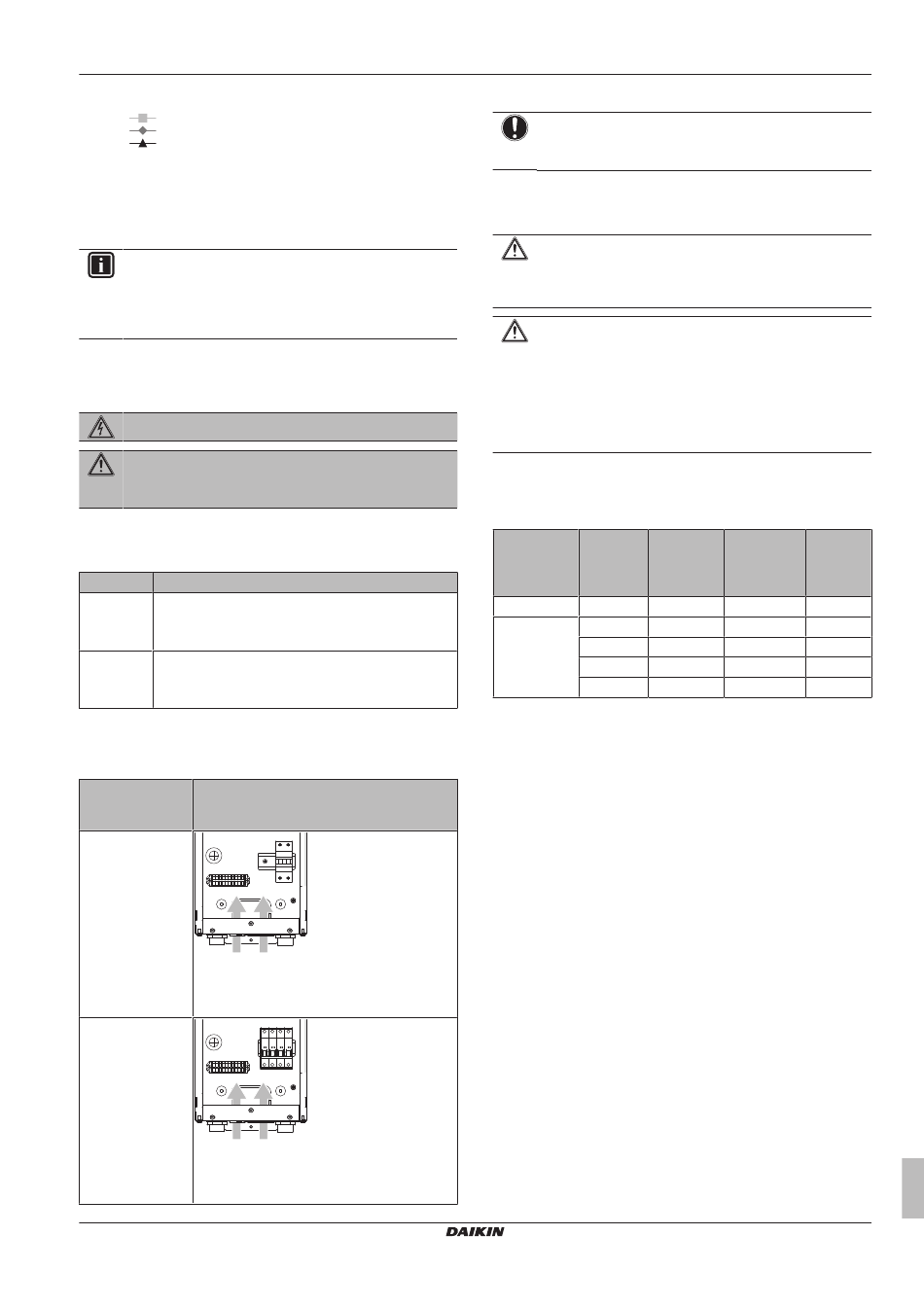

4.4 Raccordement du câblage
électrique
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
4.4.1 Raccordement du câblage électrique sur
le chauffage d'appoint
Disposition Câbles
a Câble d'interconnexion (thermistance du chauffage
d'appoint + protection thermique du chauffage
Basse
d'appoint + raccord du chauffage d'appoint)
tension
b Alimentation principale
Haute
tension
1 Insérez le câblage par le bas du chauffage d'appoint.
2 À l'intérieur du chauffage d'appoint, raccordez le câblage de la
manière suivante:
Type de
chauffage
d'appoint
*3V
a
*9W
a
EKMBUHCA3V3 + EKMBUHCA9W1
Chauffage d'appoint pour unités extérieures avec composants
hydrauliques intégrés
4P405547-1D – 2017.03
Disposition
b
a Câblage basse tension
b Câblage haute tension
b
a Câblage basse tension
b Câblage haute tension
3 Fixez le câblage avec les attaches sur les supports d'attaches.
REMARQUE
Une distance d'au moins 25 mm doit être respectée entre
les câbles de haute et de basse tension.
4.4.2 Raccordement de l'alimentation électrique
du chauffage d'appoint
ATTENTION
Pour garantir la bonne mise à la terre de l'unité, raccordez
toujours l'alimentation électrique du chauffage d'appoint et
le câble de terre.
ATTENTION
Si le système comprend un ballon avec surchauffage
électrique intégré (EKHW), utilisez un circuit d'alimentation
dédié pour le chauffage d'appoint et le surchauffage.
N'utilisez PAS un circuit d'alimentation utilisé par un autre
appareil. Ce circuit d'alimentation doit être protégé à l'aide
des dispositifs de sécurité requis, conformément à la
législation applicable.
La capacité du chauffage d'appoint peut varier en fonction du
modèle. Veillez à ce que l'alimentation électrique soit conforme à la
capacité du chauffage d'appoint, comme indiqué dans le tableau ci-
dessous.
Type de Capacité Alimentatio
chauffage du
d'appoint chauffage
d'appoint
*3V 3 kW 1~ 230 V
*9W 3 kW 1~ 230 V
6 kW 1~ 230 V
6 kW 3N~ 400 V
9 kW 3N~ 400 V
(a) Équipement conforme à la norme EN/IEC 61000-3-12
(norme technique européenne/internationale définissant les
seuils pour les courants harmoniques produits par les
équipements raccordés à des systèmes basse tension
publics, avec un courant d'entrée de >16 A et ≤75 A par
phase).
(b) Cet équipement est conforme à la norme EN/
IEC 61000‑3‑11 (norme technique européenne/
internationale définissant les seuils pour les variations de
tension, les fluctuations de tension et les oscillations dans
les systèmes d'alimentation basse tension publics pour
équipements avec courant nominal de ≤75 A), à condition
que l'impédance du système Z
Z au point d'interface entre l'alimentation de l'utilisateur
max
et le système public. L'installateur ou l'utilisateur de
l'équipement a pour responsabilité, en consultation avec
l'opérateur du réseau de distribution, si nécessaire, de
veiller à ce que l'équipement soit uniquement raccordé à
une alimentation avec une impédance de système Z
inférieure ou égale à Z
1 Raccordez l'alimentation électrique du chauffage d'appoint.
Pour les modèles *3V, un fusible à deux pôles est utilisé pour
F1B. Pour les modèles *9W, un fusible à 4 pôles est utilisé pour
F1B.
2 Modifiez le raccord de la borne X14M si nécessaire.
4 Installation
Courant de Z (Ω)
max
n fonctionnem
ent maximal
13 A —
13 A —
(a)(b)
26 A —
8,6 A —
13 A —
soit inférieure ou égale à
sys
sys
.
max
