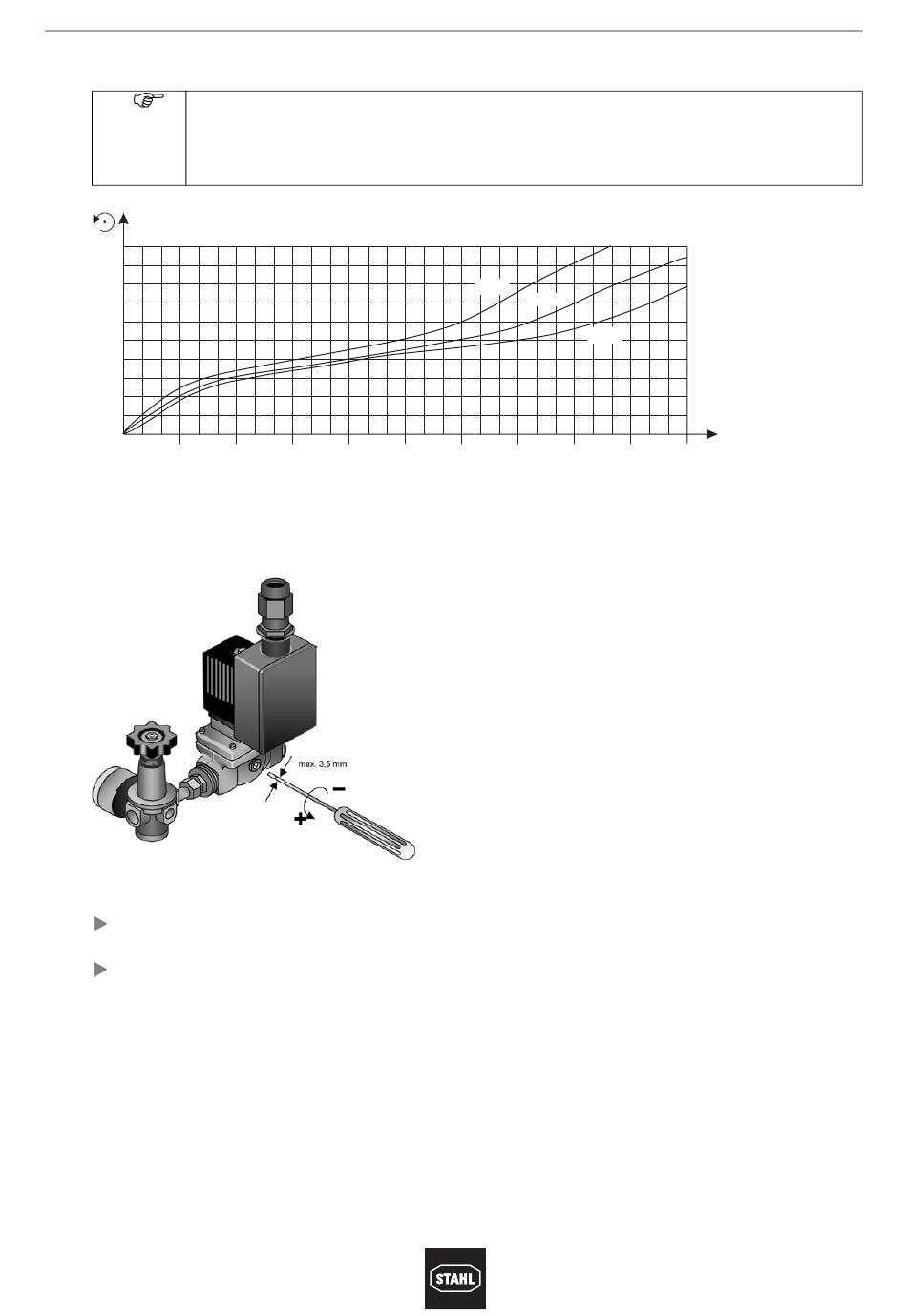

7.2 Réglage de la quantité d'air de fuite sur le groupe d'entrée d'air
La buse d'air de fuite est réglée en usine sur une quantité d'air de 15 l/min,
pour une pression d'alimentation de 2 bars.
Le régulateur de pression est réglé en usine sur une pression d'alimentation
de 2 bars.
5
4.5
4
3.5
3
2.5
2
1.5
1
0.5
0
0
10
* pression d'alimentation réglée sur le régulateur de pression
Ill. 7-2 : Diagramme d'air de fuite
Ill. 7-3 : Régler la quantité d'air de fuite
Fermez entièrement la vis d'ajustage sur l'électrovanne en tournant dans le sens des
aiguilles d'une montre.
Tournez la vis d'ajustage dans le sens inverse des aiguilles d'une montre jusqu'à ce
que la quantité d'air de fuite souhaitée soit atteinte
(voir diagramme d'air de fuite, Ill. 7-2).
8
Unité de commande Ex p
8624/1
20
30
40
50
2 bar*
2.5 bar*
3 bar*
60
70
80
90
100
[l/min]
862460300020
S-BA-8624/1-00-fr-25/03/2008
06079E00
06080E00
