Installation, Rack de charge
8.
Montez le cache de sécurité et fixez-le avec une vis.
9.
Fixez le câble d'alimentation secteur avec les deux vis (2) fournies dans le sachet de pièces, voir
figure 9. page
11.
10. Remettre le capot/cache supérieur, voir
11.
Fixez le cordon d'alimentation au mur en fonction des réglementations et normes en vigueur dans chaque
pays.
12. Si plusieurs racks de charge doivent être connectés, répétez les étapes 1 à 12 ci-dessus pour l'appareil
suivant.
Test d'installation
1.
Une fois l'installation fixe terminée, mettre l'alimentation secteur en enclenchant l'interrupteur de
protection.
2.
Le voyant (LED) en face avant de chaque chargeur doit s'allumer.
Le voyant (LED) est désactivé sur le rack de charge Basic et ne s'allume pas. Placez un combiné
dans un emplacement/logement disponible du rack et vérifiez si le voyant du combiné (LED) est
allumé.
2.5
Connexion câble de communication
Cette section ne s'applique uniquement qu'au rack de charge Advanced.
Les connexions du câble de communication sont situées sous le capot/cache supérieur du rack de charge.

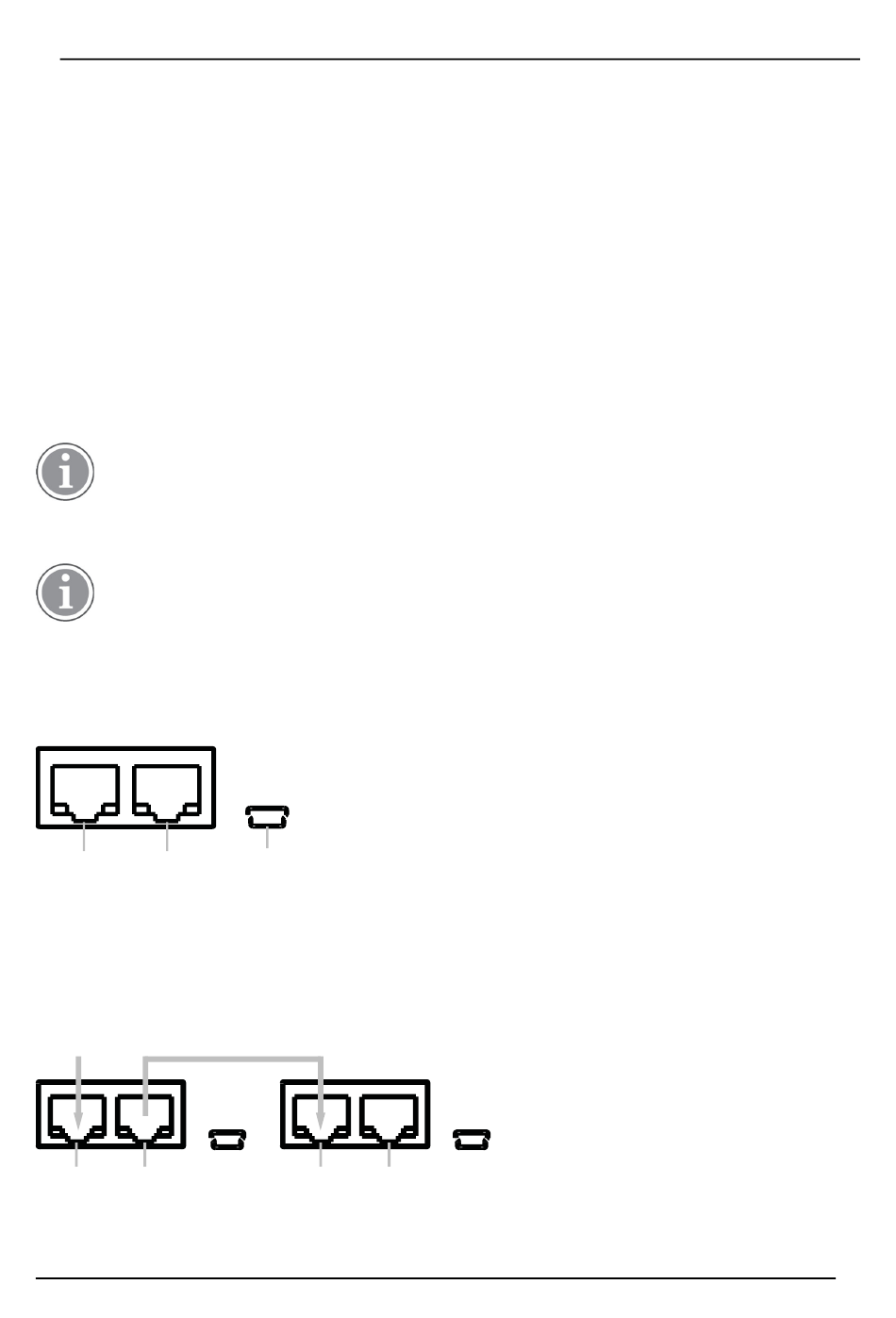

Figure 11. Connexions de communication à l'intérieur du rack de charge
LAN
PC
Depuis la gauche : Ethernet (réseau LAN), Ethernet (PC) et USB.
Lors de la connexion de plusieurs racks de charge (jusqu'à quatre) via Ethernet, il est possible de les
connecter en série à l'aide des deux connexions Ethernet. L'alimentation par Ethernet n'est pas prise en
charge
Figure 12. Connexion de racks de charge en série à l'aide de câbles Ethernet
LAN
PC
Rack de charge 1
1.
Ouvrir le capot/cache supérieur, voir
TD 92480FR / 19 Février 2019 / Ver. K
figure
7.
USB
LAN
PC
Rack de charge 2
Figure 7. Retirer/Ouvrir le cache supérieur du rack de charge, page 9
MANUEL D'INSTALLATION ET DE FONCTIONNEMENT
CR3, CR5, CR7 Racks de charge
.
12
