MANUEL D'INSTALLATION ET DE FONCTIONNEMENT
CR3, CR5, CR7 Racks de charge

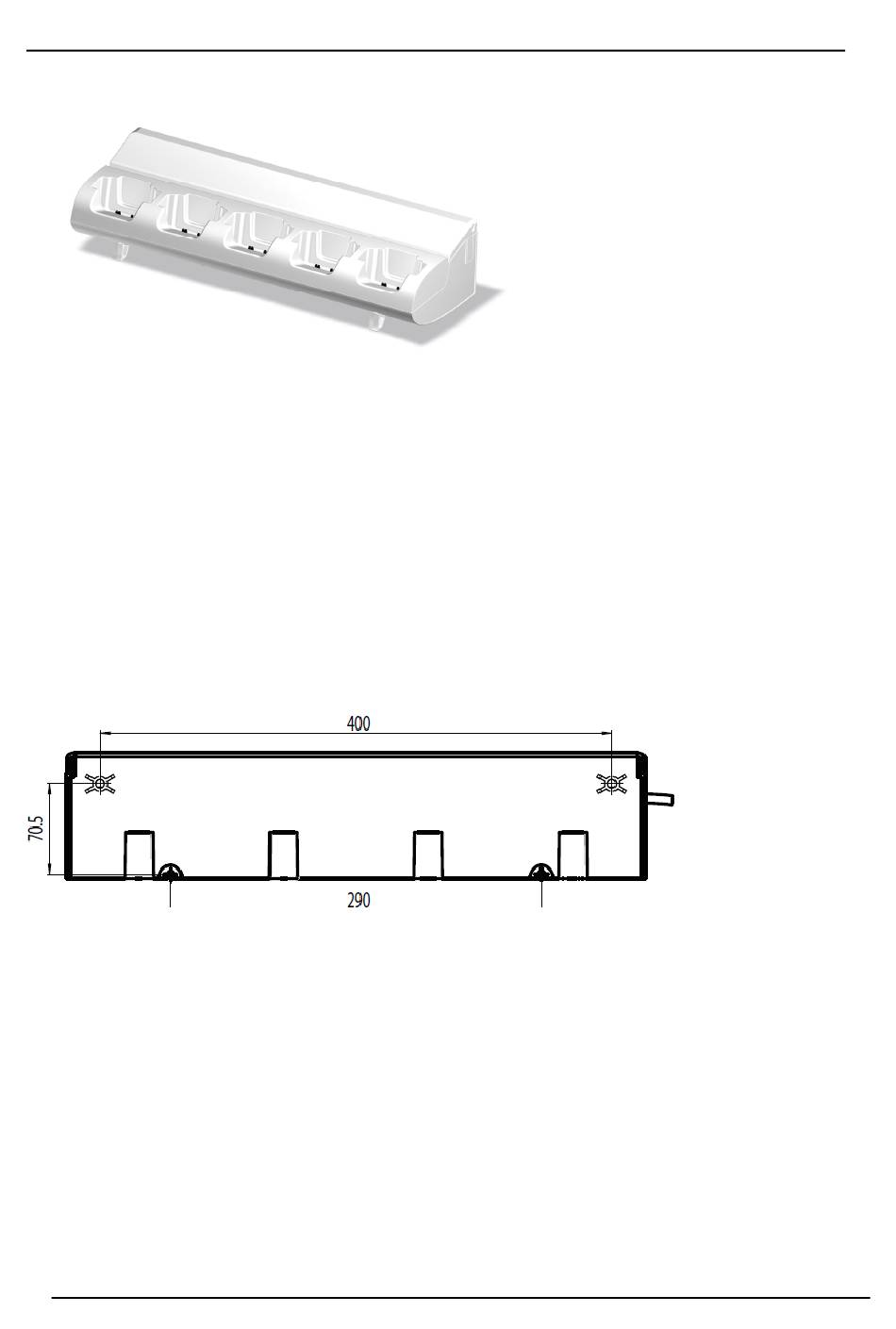

Figure 3. Exemple d'un rack de charge CR7-AAAA, avec adaptateurs pour table
2.3
Montage mural
Suivre ces étapes lorsqu'on monte un rack de charge sur un mur :
1.
Tout d'abord, décrire comment les unités doivent être placées.
Si plusieurs racks de charge (ou racks chargeur de batterie) doivent être montés proches les uns des autres,
montez-les de manière à laisser un espace suffisant entre eux afin de pouvoir déconnecter les combinés
(distance verticale) et de pouvoir ouvrir le cache supérieur (distance horizontale).
Lorsque vous planifiez l'emplacement/localisation des unités, commencez à les monter à une
hauteur facilitant l'accès aux combinés ainsi qu'à la lecture de leurs écrans.
2. Mesurer et marquer les trous à percer en utilisant les dimensions, voir
montage en mm. Le rack, en vue arrière, page
3. Percer et fixer la rack de charge au mur à l'aide de quatre vis
Figure 4. Dimensions de montage en mm. Le rack de charge, vue arrière
2.4
Installation Electrique
Alimentation électrique via un cordon d'alimentation vers la prise murale
Le rack de charge est livré avec un cordon muni d'un connecteur IEC C14 (mâle). Un cordon/rallonge IEC
C13 (connecteur femelle IEC60320-C13), vers la prise murale, doit être commandé séparément. Il doit être
connecté entre le connecteur AC pré-installé (mâle) et la prise murale.
7
Installation, Rack de charge
7.
TD 92480FR / 19 Février 2019 / Ver. K
