Affûtage Du Foret - DRILL DOCTOR 360X Mode D'emploi

3.

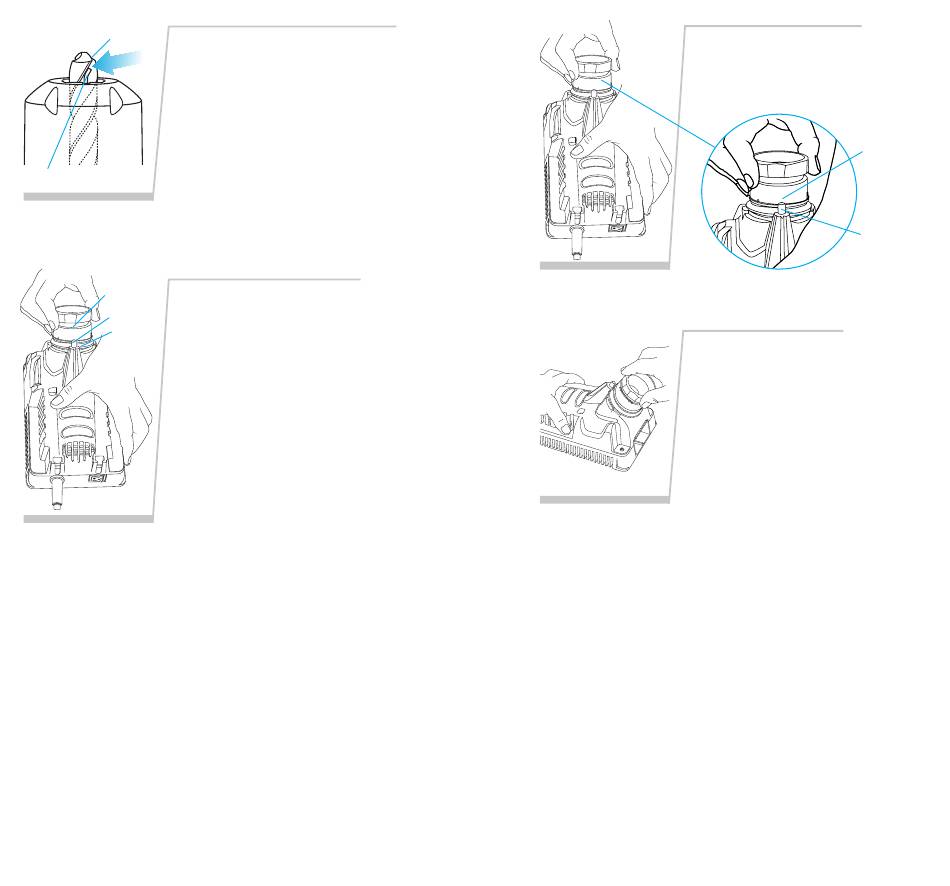

Alignez l'arête d'attaque.
Arête d'attaque
Tournez le foret dans le mandrin
de sorte que l'arête d'attaque de la
goujure soit appuyée contre le doigt
d'alignement. Le foret est alors aligné
pour un affûtage précis. Remarque :
Voici une bonne façon de vérifier si le
mandrin est correctement serré : as-
surez-vous que le mandrin se déplace
lorsque vous le tirez avec vos doigts,
Doigt d'alignement
mais il ne doit pas s'enlever lorsque
vous le retournez vers le bas.
4.
Réglez la profondeur et
serrez le mandrin.
Triangle blanc
Pendant que l'outil est hors ten-
Guide-came
sion, alignez le triangle blanc de
mandrin avec le guide-came. Tout en
Orifice
d'affûtage
conservant le mandrin appuyé contre
le guide-came de l'affûteuse 350X,
insérez le mandrin dans l'orifice
d'affûtage. Poussez complètement le
mandrin dans l'orifice.
Serrez la molette de verrouillage pen-
dant qu'il est dans l'orifice d'affûtage.
Enlevez le mandrin et assurez-vous
qu'il est serré de sorte que le foret ne
se déplace pas lorsqu'il est affûté.
Affûtage du foret
Conseils à lire avant l'affûtage :
• Maintenez la came en contact avec le guide-came pendant
l'affûtage et poussez le mandrin directement dans l'orifice.
• Une pression légère suffit.
z
zz
• Un bruit de meulage (z
de chaque demi-tour et pendant l'affûtage de chaque face du
foret.
• Le mandrin oscille pendant qu'on le tourne et que la came
glisse sur le guide.
64
z
z
zz
z) se fait entendre à la fin
www.drilldoctor.com
1.
Alignez des guides.
Mettez le modèle 360X en marche.
Alignez l'un des guides d'affûtage du
mandrin avec le guide-came et insérez
le mandrin dans l'orifice d'affûtage.
2.
Tournez jusqu'à
l'affûtage désiré.
En s'assurant que le mandrin de-
meure fermement appuyé contre le
guide-came, tournez le mandrin d'un
demi-tour vers la droite, vers le pro-
chain guide d'affûtage. Tournez de
guide en guide dans un mouvement
uniforme jusqu'à ce que le foret soit
affûté. Pour affûter uniformément les
deux côtés du foret, effectuez toujours
un nombre pair de demi-tours de man-
drin. Le nombre de demi-tours requis
pour l'affûtage du foret varie selon sa
taille.
Tournez le mandrin d'un nombre pair de demi-tours avec une lé-
gère pression vers l'intérieur :
• Forets de 2,5 mm (3/32 po) — de 2 à 4 demi-tours,
• Forets de 3,2 mm (1/8 po) — de 4 à 6 demi-tours,
• Forets de 9,5 mm (3/8 po) — de 16 à 20 demi-tours.
Remarque : N'utilisez que la pression suffisante pour garder la
came appuyée contre le guide-came. Laissez l'outil se charger de
l'affûtage.
www.drilldoctor.com
Guides
d'affûtage
Guide-came
65
