4.
Establezca la profundidad
de la broca y apriete
el portabrocas.
Triángulo
blanco

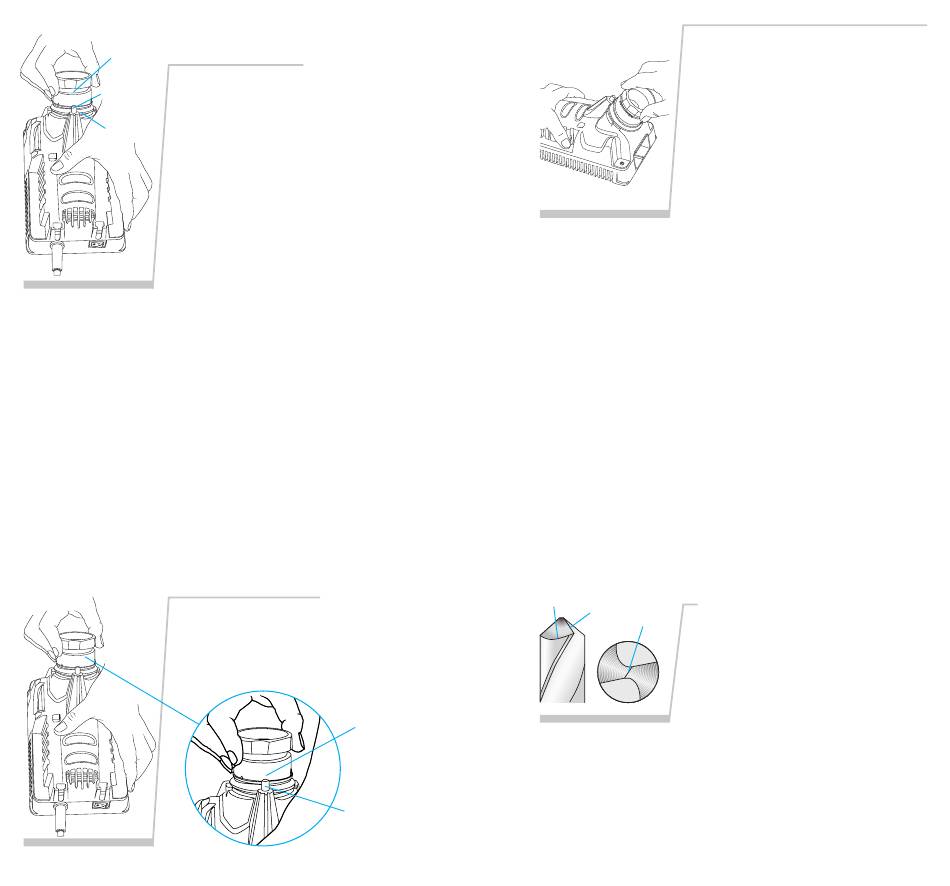

Con la máquina apagada, alinee
Guía de leva
el triángulo blanco en el portabrocas
con la guía de leva. Mientras sujeta el
Abertura
de afilado
portabrocas contra la guía de leva en
el 360X, inserte el portabrocas en la
abertura de afilado. Empuje el portabr-
ocas completamente hacia la abertura
de afilado. Apriete la perilla del por-
tabrocas mientras sigue estando en la
abertura de afilado. Retire el portabro-
cas y asegúrese de que esté apretado
de manera que la broca no se mueva al
afilarla. La broca no se debe mover en
el portabrocas. La profundidad ya está
fijada y está listo para afilar.
Afilado de la broca
Antes de afilar, debe saber:
• Mantenga la leva en contacto con la guía de leva mientras
afila; empuje el portabrocas directamente hacia la abertura.
• Se requiere únicamente una presión ligera.
z
zz
• Escuchará un chirrido (z
vuelta, conforme se amola cada lado de la superficie de la broca.
• El portabrocas se mece al girarlo y la leva se monta en la guía.
1.
Alinee las guías.
Encienda la unidad modelo 360X.
Alinee una de las guías de afilado en
el portabrocas con la guía de leva e
inserte el portabrocas en la abertura
de afilado.
38
z
z
zz
z) al completar cada media
Guía de
afilado
Guía de leva
www.drilldoctor.com
2.
Gire hasta que esté afilado.
Asegurándose de que el portabro-
cas esté colocado firmemente sobre
la guía de leva, gire el portabrocas
media vuelta hacia la derecha hasta la
siguiente guía de afilado. Gire de una
guía a otra con un movimiento suave
y uniforme hasta que la broca esté
afilada. Para afilar uniformemente am-
bos lados de la broca, siempre utilice
una cantidad par de medias vueltas.
La cantidad de medias vueltas reque-
ridas para afilar la broca depende de
su tamaño.
Gire el portabrocas un número par de medias vueltas con una lig-
era presión hacia dentro:
• Brocas de 3/32 de pulgada (2.5 mm):
aplique entre 2 y 4 medias vueltas,
• Brocas de 1/8 de pulgada (3.2mm):
aplique entre 4 y 6 medias vueltas,
• Brocas de 3/8 de pulgada (9.5 mm):
aplique entre 16 y 20 medias vueltas.
Nota: utilice apenas la presión suficiente para mantener la leva
contra la guía de leva. Permita que la máquina haga el afilado.
Identificación de brocas correctamente afiladas
(¡y qué hacer con aquellas que no lo están!)
Brocas correctamente afiladas
Talón
Toda la superficie, desde el borde
Punta de
Borde
cortante hasta el talón, tiene que ser
cincel
cortante
suave y uniforme, sin estrías ni mel-
las. El talón siempre está más bajo que
el borde cortante (relieve positivo).
