GUIDE DU PROPRIÉTAIRE & INSTRUCTIONS D'INSTALLATION
Traversante:
rétractable à clapet
Sonde TRIDUCER
Modèles: DST800, DST810
Brevet http://www.airmar.com/patent.html
Respectez les consignes de sécurité ci-dessous
pour atténuer les risques d'altération des perfor-
mances de l'instrument, de dommages matériels,
de blessures corporelles et/ou de mort.
AVERTISSEMENT: Portez toujours des lunettes de sécuri-
té, un masque à poussière et protection auditive pendant
l'installation.
AVERTISSEMENT: Le clapet n'est pas une fermeture
étanche! Vérifiez que l'obturateur est totalement inséré dans le
passe-coque et que l'écrou-capuchon est correctement serré.
AVERTISSEMENT: Les joints toriques doivent être intacts et
bien lubrifiés pour assurer une parfaite étanchéité.
AVERTISSEMENT: Les joints toriques JAUNES doivent
être montés près du haut de l'insert pour assurer une par-
faite étanchéité.
AVERTISSEMENT: Pour une parfaite étanchéité, un insert
de rechange à installer dans un passe-coque sans clapet,
doit comporter un joint torique NOIR près de son extrémité
supérieure.
AVERTISSEMENT: Fixez toujours le fil de sécurité pour
prévenir tout risque d'extraction inopinée de la sonde ou de
l'obturateur dans le cas improbable d'une rupture ou d'un
vissage inapproprié de l'écrou-capuchon.
AVERTISSEMENT: Vérifiez immédiatement l'absence d'in-
filtration d'eau lors de la mise à l'eau du bateau. Ne laissez
pas le bateau sans surveillance pendant plus de trois
heures. Toute infiltration même faible, crée une importante
accumulation d'eau.
AVERTISSEMENT: Passe-coque acier inox sur une
coque métallique—Veillez à ce que la rondelle soit au
contact de la coque. Ne serrez pas l'écrou de passe-coque
avec la rondelle contre la bague isolante au risque de ne pas
immobiliser fermement le passe-coque.
ATTENTION: Passe-coque plastique—Ne jamais utiliser
une cale profilée avec un passe-coque plastique au risque
d'exposer la sonde saillante à des chocs.
ATTENTION: Passe-coque métallique—Ne jamais instal-
ler un passe-coque métallique dans une coque avec polarité
positive à la masse.
ATTENTION: Passe-coque acier inox sur une coque mé-
tallique—Sur une coque métallique il faut isoler le passe-
coque en acier inox de la coque pour écarter tout risque de cor-
rosion électrolytique. Utilisez la bague isolante fournie.
ATTENTION: Ne jamais tirer, transporter ou tenir la sonde
par son câble, au risque d'endommager les connexions in-
ternes.
ATTENTION: Orientez la flèche sur la collerette du passe-
coque vers la proue s'aligner sur le débit d'eau.
ATTENTION: Ne jamais utiliser de solvants. Les nettoyants,
carburants, mastics d'étanchéité, peintures, et autres pro-
duits peuvent contenir de solvants qui peuvent endommager
les pièces en plastique, en particulier le visage de le sonde.
IMPORTANT: Veuillez lire intégralement les instructions
avant d'entreprendre l'installation. Ces instructions annulent
et remplacent toutes les instructions contenues dans le ma-
nuel de l'appareil si celles-ci sont différentes.
Recopiez ci-dessous le contenu de l'étiquette du câble pour une future utilisation.
Réf._________________Date___________Fréquence________kHz
®
DST810—L'app CAST
Téléchargez l'app Airmar CAST pour afficher, ana-
lyser et partager les données de capteur et analy-
ser les performances de votre bateau. Installez
l'app CAST sur votre téléphone ou votre tablette
iOS ou Android pour afficher les données NMEA
disponibles via une connexion réseau ou une connexion sans fil.
L'app CAST permet d'étalonner les valeurs de profondeur,
vitesse, température et d'allure. Vous pouvez utiliser les appareils
intelligents compatibles Bluetooth
Télécharger l'app CAST
1. Ouvrez App Store ou Google Play.
2. Cherchez la rubrique Airmar.
3. Téléchargez l'app CAST.
Applications
• Meilleure performance sur l'angle d'inclinaison de la coque à
travers 7°. Accepte jusqu'à 22° d'angle d'inclinaison.
• Passe-coque plastique recommandé uniquement pour les
coques en fibre de verre ou métalliques. Ne jamais installer un
passe-coque plastique sur une coque en bois au risque que le
gonflement du bois la fissure.
• Passe-coque bronze recommandé pour les coques en fibre de
verre ou métalliques. Ne jamais installer un passe-coque
bronze sur une coque en aluminium en raison des risques de
corrosion électrolytique.
• Passe-coque acier inox compatible avec tous les matériaux de
construction de coque. Recommandé pour prévenir les risques
de corrosion électrolytique sur les coques en aluminium sous
réserve de veiller à isoler le passe-coque inox de la coque
métallique.
Pré-test
Connectez la sonde à l'instrument et faites tourner la roue à
aubes. Vérifiez que l'écran affiche une valeur de vitesse et une
valeur approximative de température de l'air. Vérifiez les
connexions et renouvelez le test si l'écran reste vide ou si les va-
leurs affichées sont significativement imprécises. Renvoyez le
produit au point de vente si les dysfonctionnements précédem-
ment constatés persistent.

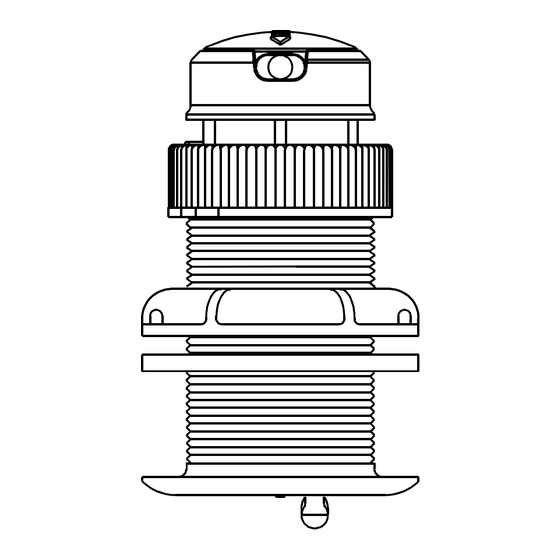

Smart Sensor
™
passe-coque
plastique extra-
plat P617V
™
