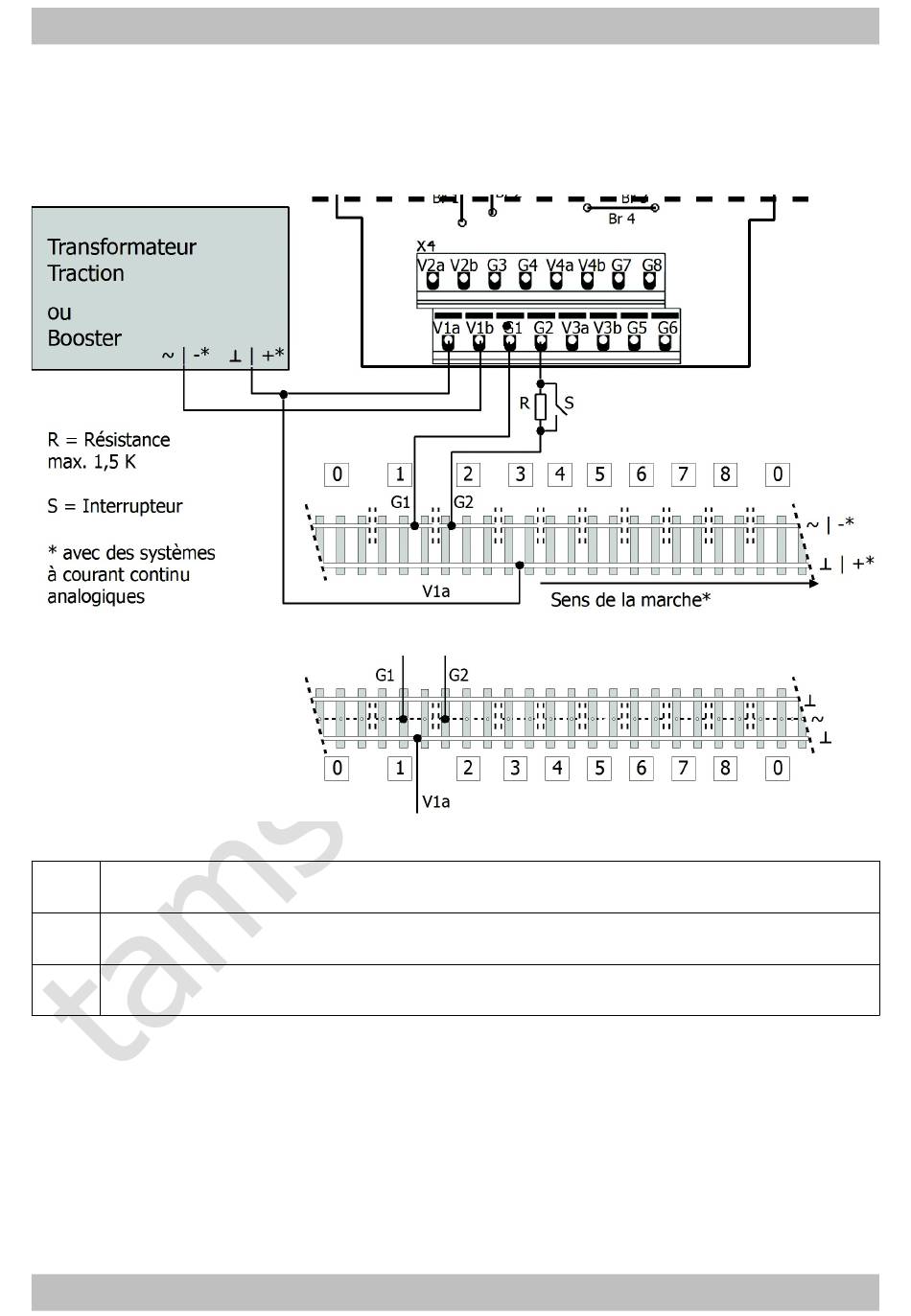

Schéma de branchement 1 :
Connexion de l'alimentation et des sections de voie
0
Zone sans détection
1-8
Zones de détection 1-8
2
Section de voie commutable
Surveillance de sections de voie hors tension
Les sections de voie dont l'alimentation peut être coupée (par ex. les
voies en coulisses) peuvent aussi être surveillées par l'indicateur
d'occupation de voie GBM-8. Il suffit pour cela de monter une
Page 22
GBM-8
