Installation et raccordement
6.2.2. Fixation du socle sur les fondations
Il est possible de monter le groupe de pompage sur des fondations en béton, uniquement si la pompe est montée
sur un socle.
Les fondations doivent être projetées et réalisées de manière à absorber à la fois les vibrations du moteur et de
la pompe, et à supporter le poids de la pompe, des machines auxiliaires, du moteur et du socle métallique afin
d'éviter les vibrations et les mauvais alignements pendant le fonctionnement, en veillant à un alignement correct
du groupe de pompage.
Les boulons de fondation doivent être fixés comme indiqué sur le plan de construction et d'installation.
Assurez-vous que tous les travaux de préparation nécessaires au démarrage du groupe, tels que les structures
en béton, seront terminés avant l'installation et le démarrage du groupe de pompage.
Après avoir placé l'unité de pompage sur les fondations, alignez le groupe de pompage conformément aux
informations fournies par INOXPA.
6.2.3. Montage de la pompe sans fondations
Il est possible de monter le groupe de pompage sur des surfaces planes et horizontales sans fondations, en
utilisant des pieds de nivellement.
Pour le positionnement correct de la pompe, suivez les instructions ci-dessous:
1. Soulevez le groupe de pompage.
2. Installez les pieds de nivellement comme indiqué sur la Fig. 9.
3. Placez le groupe de pompage sur une surface plane.
4. Utilisez les pieds de nivellement pour régler la hauteur comme indiqué ci-dessous:
- Tenez l'écrou (2) à l'aide d'une clé et desserrez l'autre écrou (1).
- Ajustez la hauteur en tournant l'écrou (2), puis serrez l'écrou (1).
- Assurez-vous que l'écart de la hauteur du socle ne dépasse pas 0,33 %.
- Serrez l'écrou borgne (4) sur le dessus des pieds de nivellement.
REMARQUE: ajustez la hauteur en tenant compte du fait que, pour ce type de socle, les principales
normes de l'industrie alimentaire exigent un dégagement minimum de 100 mm entre la partie la plus
basse du socle et le sol.
6.3. ACCOUPLEMENT
L'arbre de la pompe et le moteur de l'ensemble de pompage ont été correctement alignés en usine.
ATTENTION
Alignez à nouveau l'arbre de la pompe et le moteur après avoir installé l'ensemble de pompage.
• Vérifiez l'alignement de l'ensemble de pompage après l'installation. Si nécessaire, réalignez.
18

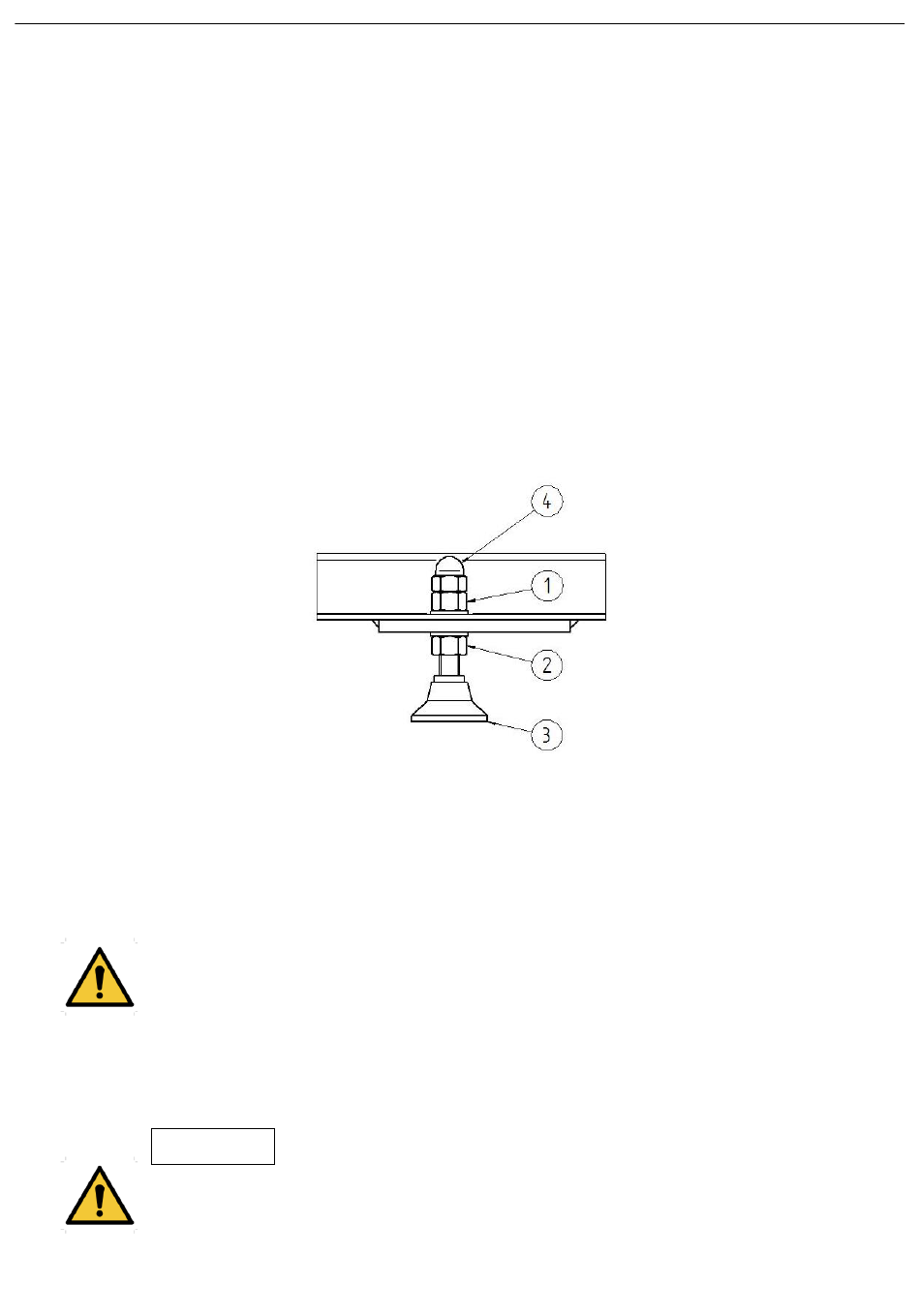

Fig. 9 – Montage sans fondations (diagramme schématique)
INOXPA S.A.U.
01.530.30.01FR · (0) 2020/06
