II-4-3 Raccordement du circuit piscine (en cas d'option piscine intégré)
L'échangeur titane se raccorde directement au réseau de piscine selon la figure 10 p.6.
Le réglage du by-pass doit permettre d'obtenir un écart de température entre l'entrée et la sortie de l'échangeur titane
compris entre 3 et 5°C.
RAPPEL : la fermeture du by-pass permet de réduire l'écart entre la température d'entrée et de sortie de l'échangeur.
Les raccordements hydrauliques sur l'échangeur TITANE sont en diamètre 1'' Mâle pour les options piscine sur MOD
71 et 100. Ils sont en 1'' ¼ pour l'option piscine du MOD 125.
III MISE EN SERVICE
III-1 Avertissement
La première mise en service doit être réalisée en mode chauffage quelque soit la saison.
Avant toute mise en fonctionnement, il est indispensable d'avoir effectué les contrôles suivants :
-
Vérifier la tension (220 V) et les protections électriques.
-
Vérifier que le rinçage et la mise en eau ont été effectués correctement et que l'installation est purgée.
La pression du circuit de chauffage doit être d'au moins 1.5 bars.
-
Vérifier l'ouverture des vannes hydrauliques et frigorifiques.
-
S'assurer de la présence de fluide frigorifique dans les liaisons (se reporter à la notice technique du
constructeur : DAIKIN ).
-
Vérifier le réglage de l'aquastat limiteur (Aq1, fig11-p.6) ; réglage usine : 50 °C.
-
Pour les machines équipées d'une résistance électrique, régler l'aquastat de résistance AqR (fig11-p.6)
en fonction du type des émetteurs installés (35°C maxi pour un plancher ; 45°C maxi pour des
radiateurs.)

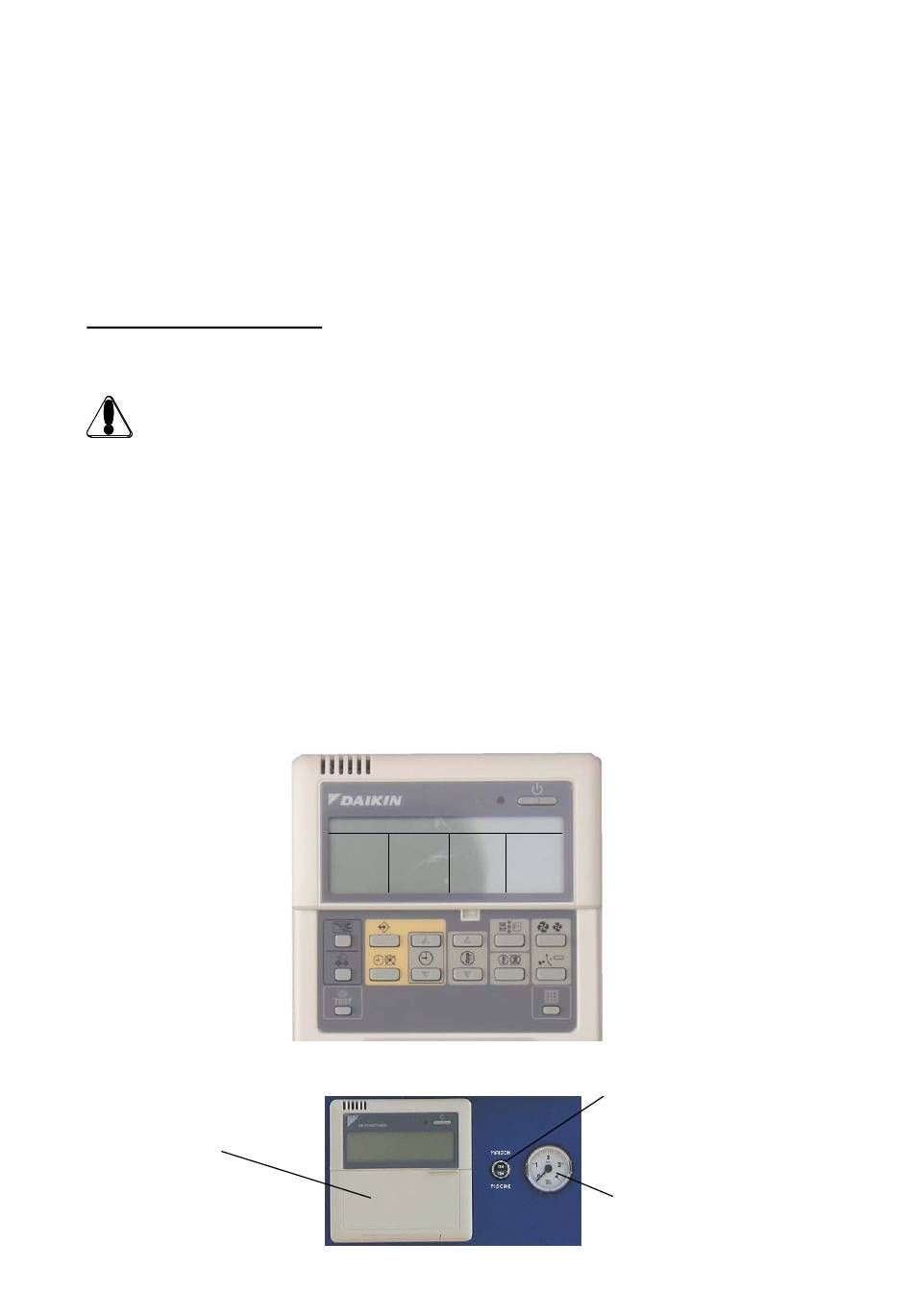

III-2 commande centralisée et façade du THERMO INVERTER
1
Diode de fonctionnement
(rouge)
2 Bouton de réglage du
mode de fonctionnement
3 Bouton de réglage de la
valeur de la consigne
Bouton de paramétrage
4
de la programmation
hebdomadaire
Bouton M/A de l'appoint
5
électrique (vitesse de
ventilation)
Commande
centralisée
1
7
9
8
2
4
3
fig.12
Fig.13
Bouton d'autorisation de
marche de l'unité extérieure
6
Zone d'affichage du mode de
Zone affichage de la vitesse
de ventilation (M/A de
5
Zone d'affichage de la
10
Bouton de signalisation de
nettoyage périodique
Inter maison / piscine (si option piscine)
manomètre
7/16
6
7
fonctionnement
8
l'appoint elec)
9
consigne
10
AJTECH/GIMTI 1104
