II-4 Raccordements hydrauliques

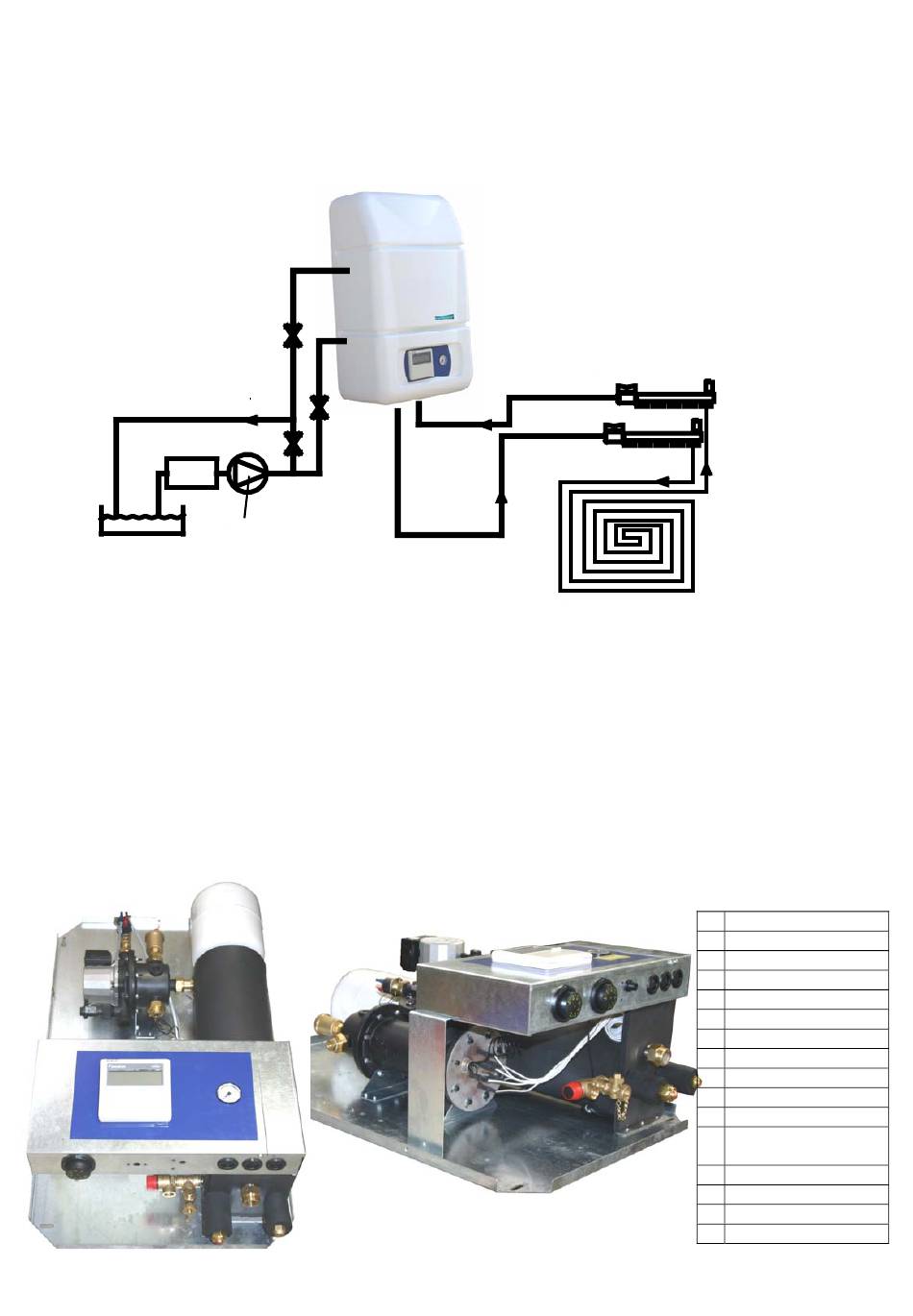

II-4-1 Principe général de raccordement hydraulique
vanne de bypass
Filtre
pompe de piscine
piscine
II-4-2 Raccordement du circuit de chauffage
Raccorder l'arrivée et le départ d'eau avec une tuyauterie souple d'une longueur minimum de 500 mm afin d'éviter la
transmission de bruit frigorifique dans le réseau hydraulique. Le diamètre des raccords est 1'' mâle. Le raccordement sur
le raccord en polyamide (départ plancher) doit être réalisé avec un écrou mobile et un joint caoutchouc pour ne pas
détériorer la portée du raccord. Installer 2 vannes d'isolation du module hydraulique et prévoir un filtre à tamis si
nécessaire. Le dimensionnement de la section des tubes de liaison doit être fonction de leur longueur et de la pression
disponible à la sortie du module. Cela ne correspond pas nécessairement au diamètre de sortie du module THERMO
INVERTER. Effectuer le remplissage en eau du circuit par l'intermédiaire du boisseau (3/4 '') prévu à cet effet à une
pression de 1.7 bars. Raccorder à l'égout l'évacuation de la soupape de sécurité tarée à 3 bars.
Il est impératif d'effectuer un rinçage complet du système d'émission de chaleur (plancher chauffant, radiateurs ou
ventilo-convecteur) avant la mise en service. Si cette opération n'est pas effectuée, le remplacement éventuel du
circulateur ne pourra pas être pris sous garantie.
12
16
13
6
5
1
10
14
7
3
4
Fig.10
15
16 12
13
2
Fig.11
Collecteur Plancher
Plancher chauffant
6
5
14
7
8
11
3
1 Départ chauffage
2 Retour chauffage
9
3 Soupape
4 Remplissage
5 Contrôleur de débit
6 Circulateur
7 Aquastat général
2
8 Aquastat résistance
4
9 Klixon
10 Manomètre
11 résistance
12 Pressostat manque
d'eau
13 purgeur
14 Commande centralisée
15 Echangeur INOX
16 Vase d'expansion
6/16
AJTECH/GIMTI 1104
