Nota : La présence de ce symbole n'influe pas sur le fonctionnement du système et ne constitue qu'une information sur le
temps de fonctionnement de la machine depuis le premier démarrage ou la visite précédente.
Lorsque la température extérieure est inférieure à 5 °C, l'échangeur de l'unité extérieure givre. Le système prévoit alors
un dégivrage qui peut se produire toutes les 30 mn à 6 heures. Pendant ce cycle le symbole
A la fin du cycle de dégivrage, une fumée blanche peut se produire. Elle correspond à la vaporisation de l'eau et ne
représente pas de dysfonctionnement.
V AIDE AU DIAGNOSTIC
En cas non fonctionnement rencontrés sur l'installation, vérifiez dans un premier temps les éléments suivants :
-pression du réseau hydraulique.
-fonctionnement du circulateur ( dès la mise sous tension de l'unité extérieure).
-tension entre les bornes 1 et 2 égale à 220 V dès la mise sous tension.
-tension entre les bornes 8 et 9 égale à 220 V lorsque que l'unité extérieure fonctionne en mode chauffage.
-vérification de la valeur renvoyée par la sonde de régulation (ambiance en chaud, eau en froid) sur l'afficheur de la
commande centralisée (pour l'accès à cette valeur, cf procédure ci-dessous).

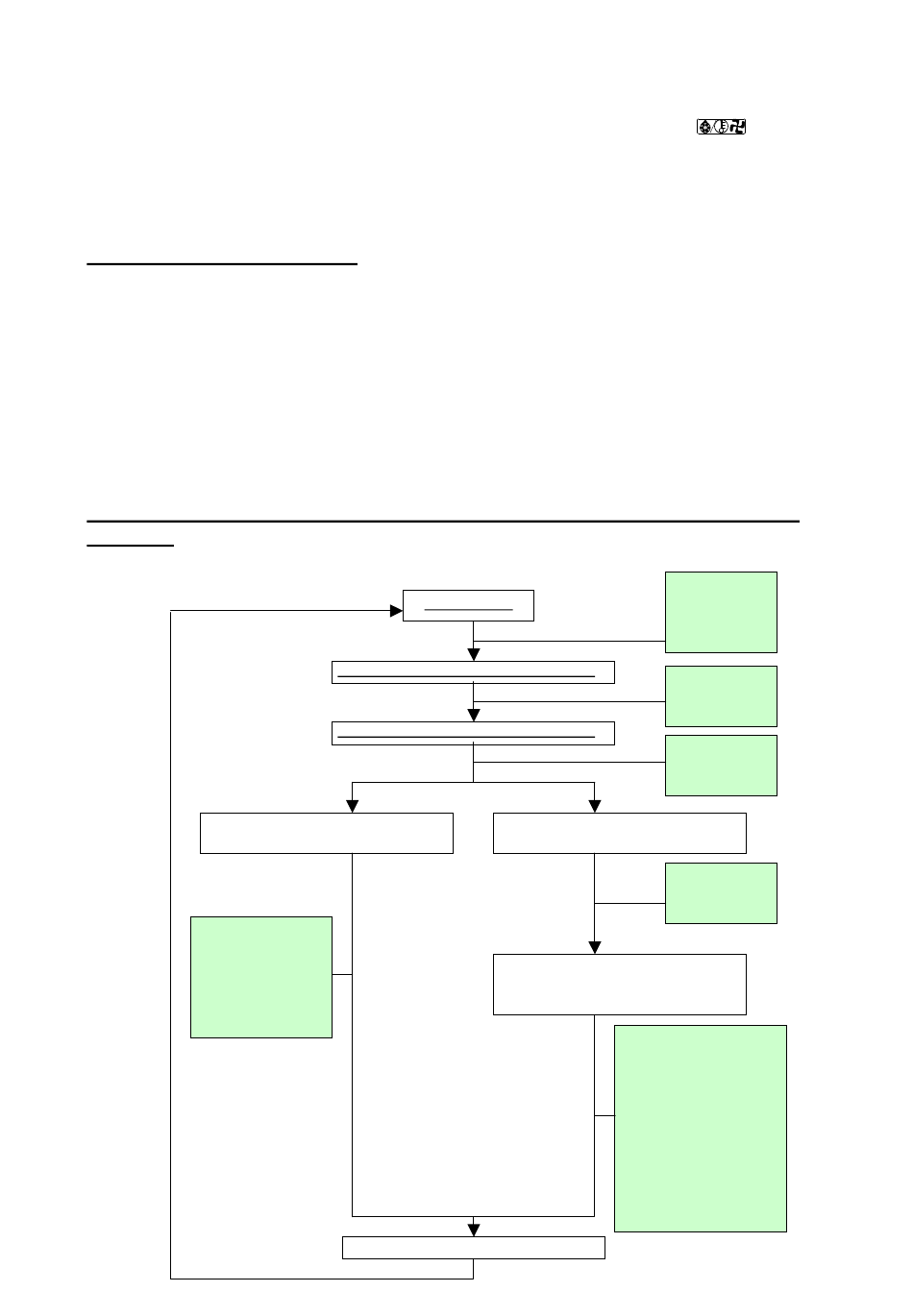

P '
ROCEDURE D ACCES AUX PARAMETRES
)
DEFAUTS
Faire défiler les 3 deniers défauts à l'aide de
la touche HORLOGE
Les derniers défauts
défilent sous le format
suivant :
N° défaut-code défaut
Ex : 00-C9
Le N° 00 est le plus
récent
(
SONDES DE TEMPERATURES
Ecran standard
Appuyer sur la touche test pendant 5 secondes
Appuyer sur la touche test pendant 5 secondes
DEFAUTS
Appuyer
THERMOMETRE
Appuyer sur la touche HORLOGE pour faire
défiler
correspondante
Appuyer sur la touche test
,
DERNIERS
Mode de
fonctionnement,
Température de
consigne, ...
Le chiffre 10
apparaît au centre
de l'écran
Le chiffre 40
apparaît au centre
SONDES
de l'écran
1 fois sur la touche
Le chiffre 41
apparaît au
centre de l'écran
les sondes et la température
Les sondes de température
défilent sous le format
suivant :
N° sonde
Température en °C
Ex : 00
25
00 = sonde de la
télécommande
01 = sonde de régulation
(ambiance l'hiver, eau l'été)
02 = sonde de liquide frigo
11/16
apparaît sur l'écran.
