Fonctionnement - Atlas Copco HB 5800 Prescriptions De Sécurité Et Instructions Pour L'opérateur

HB 5800, 5800 DP, 7000, 7000 DP, 10000 DP
HB 10000/DP
O
M
N
L
K
J
I

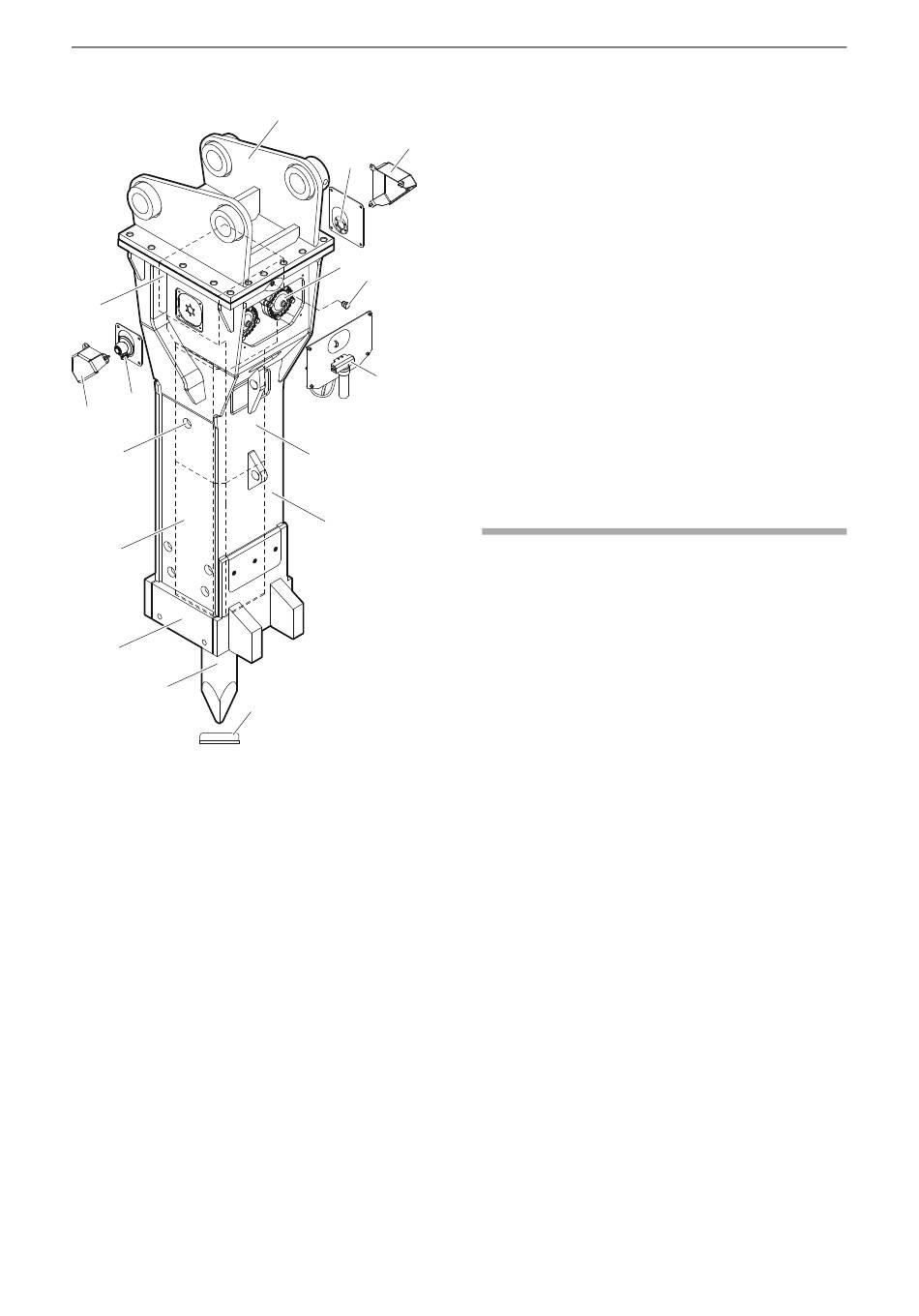

A. Le brise-roche hydraulique est accouplé à
l'engin porteur au moyen de la pièce
d'adaptation. La pièce d'adaptation n'est pas
incluse dans les composants livrés avec le
brise-roche hydraulique.
B. Conduite du réservoir »T«
L' accumulateur HP compense les variations
C.
de pression dans le circuit hydraulique.
Clapet de non-retour pour le passage forcé
D.
d'air à travers la chambre de frappe
E. Système de lubrification automatique
®
ContiLube II
F. Le piston de frappe est guidé dans le cylindre.
Le caisson du brise-roche protège le
G.
mécanisme de frappe.
Couvercle de protection de l'alésage pour
H.
l'outil à emmancher
© 2012 Atlas Copco Construction Tools GmbH | No. 3390 5005 03 | 2012-05-03
Instructions d'origine
A
N
B
C
D
E
F
G
H
L' outil à emmancher peut être remplacé selon
I.
les besoins. L'outil à emmancher n'est pas
inclus dans les composants livrés avec le
brise-roche hydraulique.
J. Le système DustProtector empêche
activement la pénétration de poussières de
roche abrasives et de corps étrangers dans la
partie inférieure du brise-roche (uniquement
sur la version DP).
K. L'outil est maintenu dans la partie inférieure
du brise-roche.
Soupape StartSelect
L.
Conduite d'alimentation »P«
M.
N. Les capots de joint pivotant protégent ce
composant.
La culasse abrite l'accumulateur d'azote (N
O.
et le mécanisme de commande.

Fonctionnement

Le fonctionnement d'un brise-roche hydraulique est
décrit de manière très simplifiée ci-après :
La conduite d'alimentation »P« alimente le
brise-roche hydraulique en huile à la pression de
service de l'engin porteur. La conduite du réservoir
»T« permet le retour de l'huile au réservoir de l'engin
porteur. L'accumulateur HP compense les variations
de pression dans le circuit hydraulique.
Le piston de frappe se déplace de haut en bas dans
le cylindre. Le piston de frappe percute l'outil à
emmancher lorsqu'il est dans sa position basse.
L'énergie de frappe générée est transmise au
matériau à casser par le biais de l'outil à emmancher.
VUE D'ENSEMBLE
)
