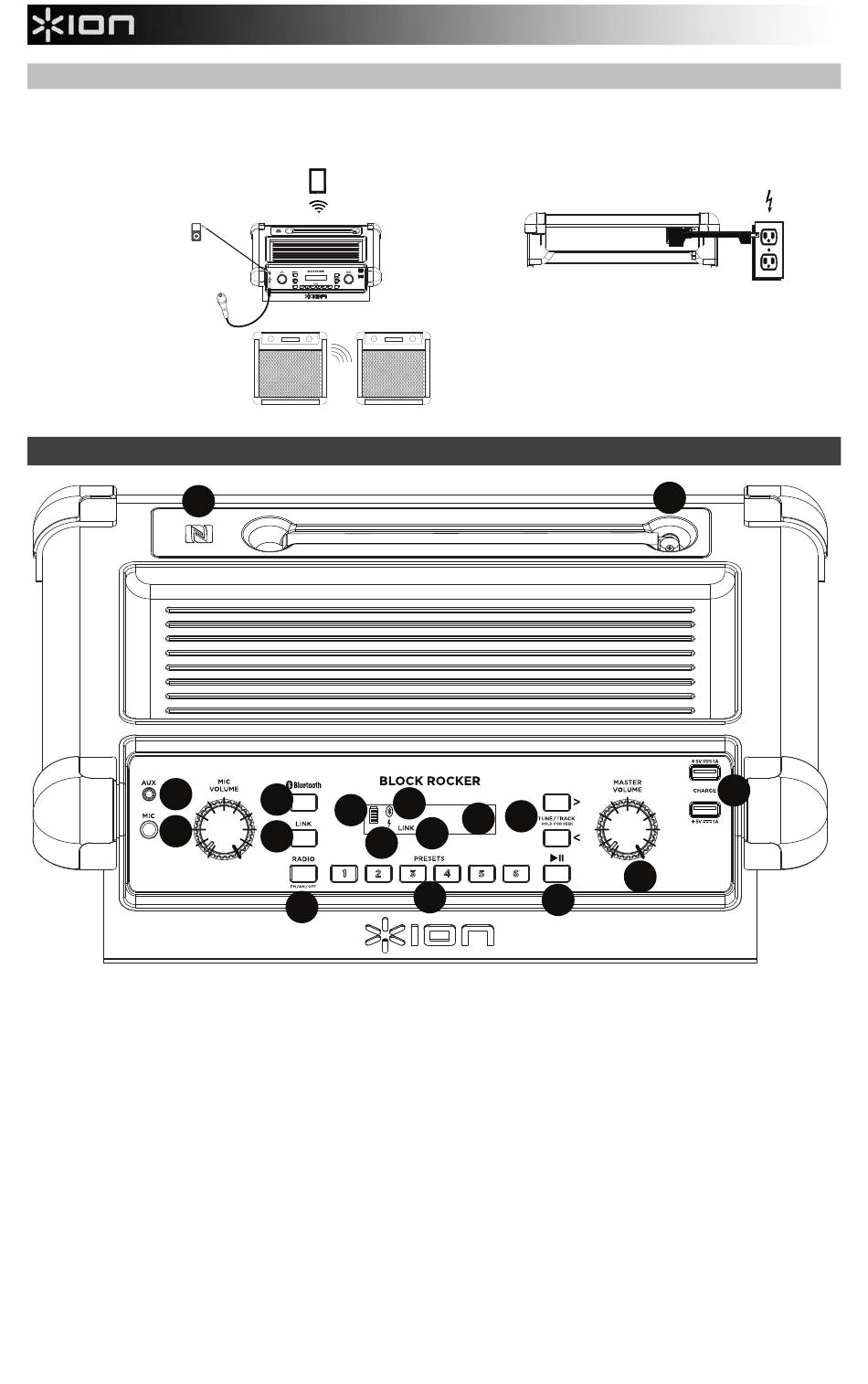

Diagrama de conexión
Los elementos que no se enumeran en Contenido de la caja se venden por separado.
PANEL SUPERIOR
MP3
REPRODUCTOR
MICRÓFONO
ENLACE DE DOS
BLOCK ROCKER
iPA76C
Características
17 17
2
1
1. Entrada para micrófono con control de volumen (1/4 pulg.): Esta entrada mono admite una entrada de 1/4" tal
como un micrófono, una guitarra u otro instrumento musical.
2. Entrada auxiliar: Esta entrada de 3,5 mm (1/8 pulg.) estéreo se puede usar para conectar un reproductor de CD, MP3
u otra fuente de audio.
3. Botón de Bluetooth: Pulse este botón para entrar al modo de apareamiento. Para detener el apareamiento de un
dispositivo Bluetooth, mantenga pulsado este botón durante 3 segundos.
4. Botón de enlace (link): Pulse este botón en ambos altavoces para enlazar dos Block Rockers entre sí.
Icono de Bluetooth: Este icono de Bluetooth no se enciende cuando el Block Rocker se enciende por primera vez (a
5.
menos que hubiera sido apareado previamente con un dispositivo). El icono de Bluetooth se enciende con luz azul
continua cuando hay un dispositivo apareado al Block Rocker. El icono de Bluetooth parpadea cuando está en modo
de apareamiento.
6. Icono de enlace: El icono de enlace no se enciende cuando el Block Rocker se enciende por primera vez (a menos
que hubiera sido enlazado previamente con otro Block Rocker). El icono de enlace permanecerá encendido una vez
realizado el enlace. El icono de enlace parpadeará mientras se está enlazando. Este proceso puede demorar hasta 1
minuto.
7. Control de volumen maestro: Este control ajusta el volumen de la mezcla principal del altavoz, que incluye la entrada
de micrófono, la entrada auxiliar, el sintonizador y el audio de un dispositivo Bluetooth apareado.
TABLETA
3
5
11 11
6
4
12 12
8
9
8
PANEL TRASERO
13 13
10 10
14 14
SUMINISTRO ELÉCTRICO
(para carga)
16 16
15 15
7
