DEUTSCH
INSTALLATION
ARRETIERRING
1. Stellen Sie vor der Installation sicher, dass alle anzuschließenden Einheiten nicht versorgt werden.

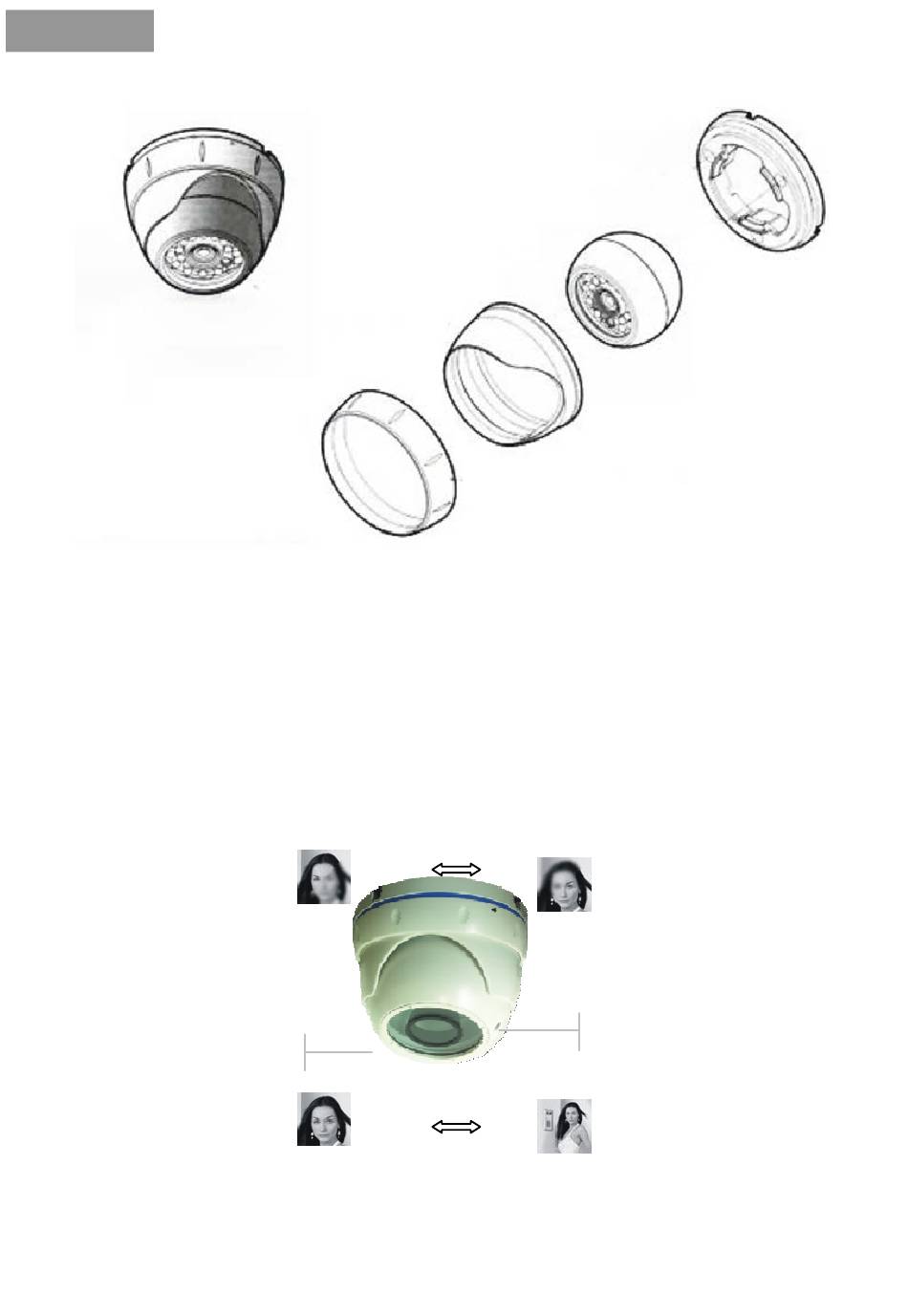

2. Die Befestigungsbasis vom Arretierring losschrauben, um die Kamera wie in der Abbildung ersichtlich
zu zerlegen.
3. Die Basis mit 4 Schrauben an der Fläche befestigen. Falls keine verdeckte Verlegung der
Anschlusskabel vorgesehen ist, das an der Basis vorhandene Langloch für den Austritt der am
Kameragehäuse vorhandenen Anschlusskabel verwenden. Darauf achten, dass sie nicht
eingeklemmt werden, damit die korrekte Funktion nicht beeinträchtigt wird.
4. Die Schutzhaube an die Befestigungsbasis heranführen und anschrauben, ohne den Arretierring an
der Befestigungsbasis festzuziehen.
5. Die Neigung der Kamera in Bezug auf den gewünschten Aufnahmepunkt der Bilder einstellen.
6. Den Arretierring gut an der Kamerabasis festschrauben.
7. Den Videoausgang an den vorgesehenen Verwender anschließen.
8. Die Kamera mit Strom versorgen. Die Linse für die gewünschte Aufnahme einstellen.
Ⓓ
Fokuseinstellung
9. Die Stellschraube (C) im Uhrzeigersinn bzw. gegen den Uhrzeigersinn drehen, um die Sicht auf das
Subjekt näher oder weiter entfernt einzustellen.
10. Die Stellschraube (D) im Uhrzeigersinn bzw. gegen den Uhrzeigersinn drehen, um den Fokus eines
nahen oder entfernten Subjektes einzustellen.
6
KAMERAGEHÄUSE
SCHUTZKAPPE
∞
N
T W
BEFESTIGUNGSBASIS
VARIFOKUS-Einstellung
Ⓒ
DS1092-198
