1.
Débranchez la cosse négative de la batterie.
Enlevez les tapis du coffre.
Dégagez l'accès jusqu'aux unités de feux arrières.
2.
Percez un trou de 11 mm sous l'unité de feux arrières droite.
Percez un trou de 13 mm sous l'unité de feux arrières gauche.
Enlevez avec attention les échardes de métal et appliquez une peinture anti-corrosion sur les contours.
Placez les passe-fils dans le trou.
3.
Placez les jeux de câbles dans le coffre.
Menez la terminaison ayant un fil de couleur vert, marron et blanc sous le feu arrière droit via le passe-fils jusqu'à la prise.
Menez la terminaison ayant un fil de couleur jaune, bleu, rouge, noir et gris sous le feu arrière gauche via le passe-fils jusqu'à la prise.
(Attention aux gaz d'échappement - Chaleur!!).
Fixez les deux faisceaux électriques à l'aide des bandes d'attaches livrées.
Poussez la gaine protectrice sur le faisceau.

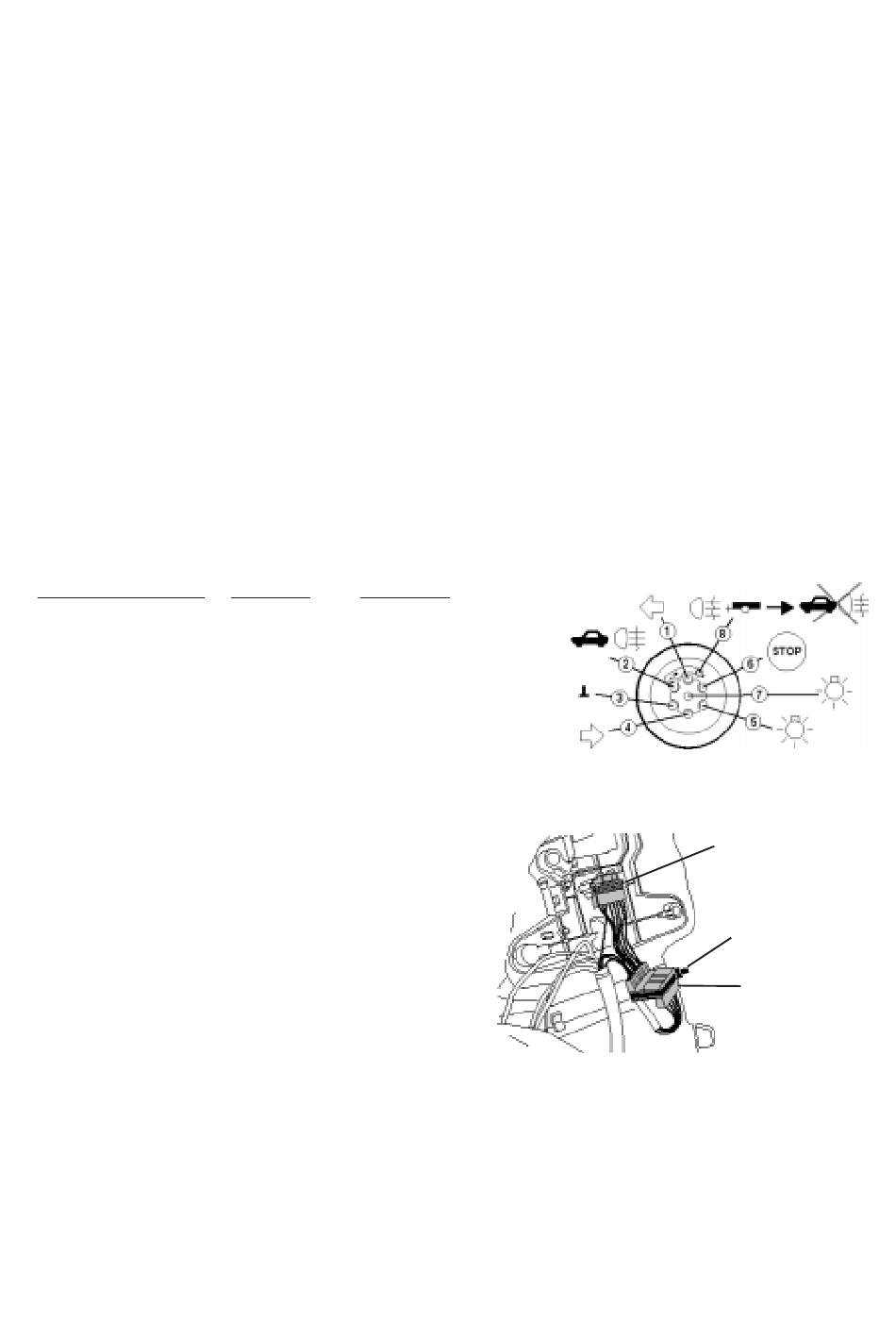

Faîtes sortir les fiches de contact de la prise et connectez les fils comme indiqué ci-dessous:
Fonctions de la remorque:
Clignotant gauche
Feu de brouillard
Masse
Clignotant droit
Feu arrière droit
Feux de stop
Feu arrière gauche
Feu de brouillard
Montez la prise sur le crochet d'attelage.
4.
Sur les unités feux arrières droite et gauche se trouve des connecteurs 6-
pôles.
Séparez les connecteurs du côté droit.
Connectez-y les connecteurs du faisceau électrique ayant un fil de couleur
marron et vert.
Séparez les connecteur du côté gauche.
Connectez-y les connecteurs du faisceau électrique ayant un fil de couleur
gris, bleu, rouge, noir et jaune.
Fixez les connecteurs qui sont branchés à la fiche imprimée à l'aide d'une
bande d'attache afin d'éviter qu'ils ne se séparent (voir ill.).
Branchez le fil blanc à la masse de la véhicule.
5.
Rebranchez la cosse négative de la batterie.
Côntrolez les fonctions électrique avec remorque accouplée.
Remontez les parts démontés.
© ECS 2000
INSTRUCTION DE MONTAGE DU FAISCEAU ELECTRIQUE POUR CROCHET D'ATTELAGE
CONFORME A LA NORME DIN/ISO 1724PRISE 12-N
RENAULT KANGOO 1997- / Nissan Kubistar 2004-
Reference: RN-001-BB
Contact No.:
Couleur de fil:
1 (L)
jaune
2 (54-G)
bleu
3 (31)
blanc 2,5 mm2
4 (R)
vert
5 (58-R)
marron
6 (54)
rouge
7 (58-L)
noir
8 (58-b)
gris
RN-001-BB-F
010200L
Connecteur du faisceau
électrique
Bande d'attache
Connecteur du
véhicule
REVISIE 0
