1.
Verwijder de negatieve klem van de accu.
Verwijder de bekleding in de kofferruimte.
Demonteer de beide achterlichtunits.
2.
Boor een gat van 11 mm onder de rechter achterlichtunit.
Boor een gat van 13 mm onder de linker achterlichtunit.
Verwijder zorgvuldig alle metaalsplinters en bestrijk de omgeving met een anti-corrosie middel.
Plaats de doorvoertules in het gat.
3.
De kabelboom wordt in de kofferruimte uitgelegd.
Leid het uiteinde met de groene, bruine en witte draad door de rechter tule naar de contactdoos.
Leid het uiteinde met de gele, blauwe, rode, zwarte en grijze draad door de linker tule naar de contactdoos.
(Voorzichtig i.v.m. hitte van de uitlaat!)
Bevestig de beide uiteinden met behulp van de meegeleverde kabelbinders.
Schuif de rubber afdekplaat over de kabelboom.

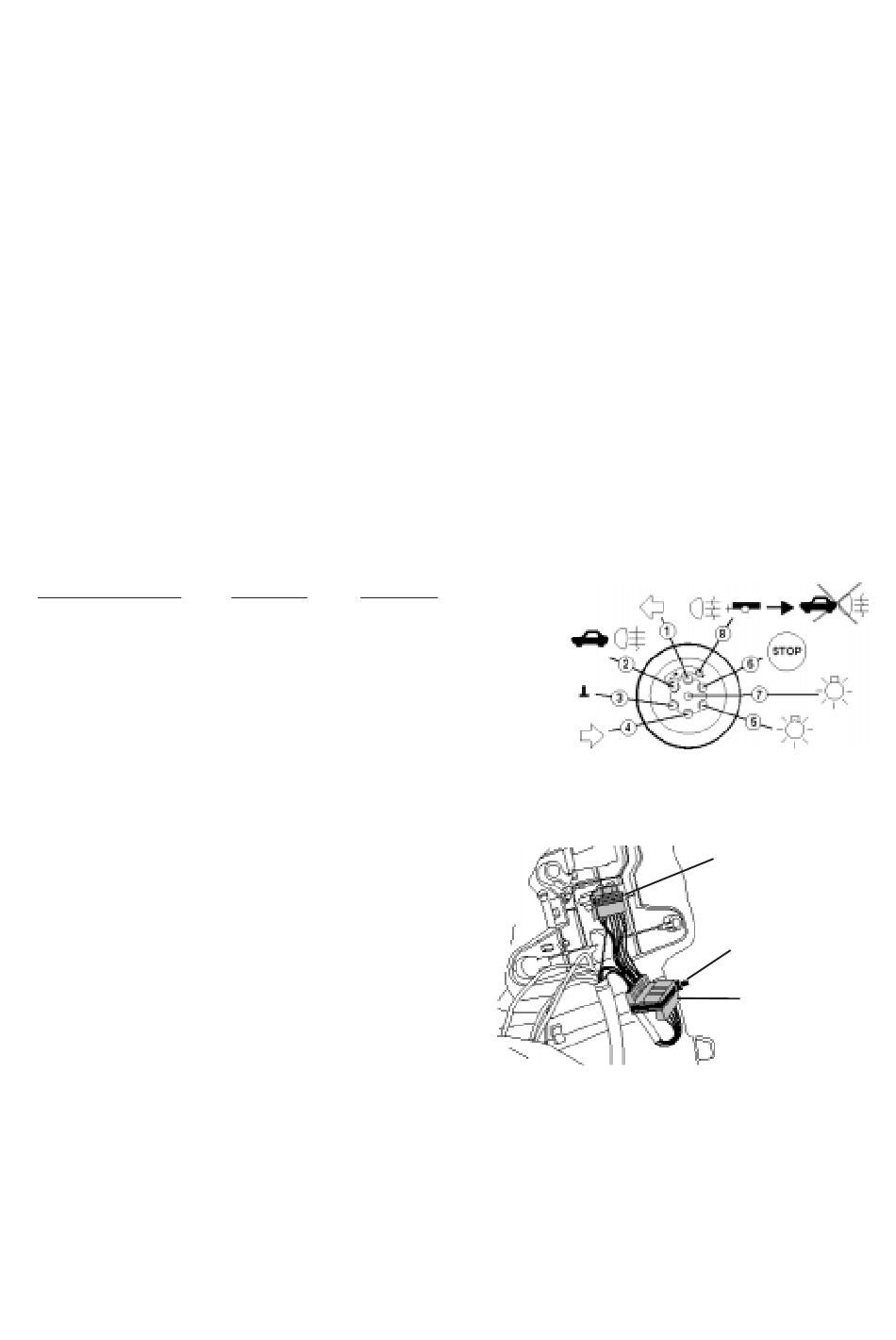

Neem vervolgens de contacthouder uit de contactdoos en sluit de draden als volgt aan:
Verlichting aanhanger:
Knipperlicht links
Mistachterlicht
Massa
Knipperlicht rechts
Achterlicht rechts
Remlichten
Achterlicht links
Mistachterlicht
Monteer de contactdoos op de trekhaak.
4.
Op beide achterlichtunits bevinden zich 6-polige connectoren.
Neem de connectoren aan de rechterzijde uit elkaar.
Sluit de connectoren van de kabelboom met de bruine en groene draad
overeenkomstig aan.
Neem vervolgens de connectoren aan de linkerzijde uit elkaar.
Sluit de connectoren van de kabelboom met de grijze, blauwe, zwarte, gele
en rode draad overeenkomstig aan.
Bevestig de connectoren die verbonden zijn met het printplaatje met een
kabelbinder, om het los gaan te voorkomen (zie ill.).
Bevestig de witte draad aan de voertuigmassa.
5.
Sluit de negatieve klem aan op de accu.
Controleer de electrische functies met de aanhanger aangesloten.
Monteer alle gedemonteerde onderdelen.
© ECS 2000
MONTAGE-HANDLEIDING ELEKTROSET VOOR TREKHAAK MET 12-N CONTACTDOOS
VLGS. DIN/ISO NORM 1724
RENAULT KANGOO 1997- / Nissan Kubistar 2004-
Bestel Nr.: RN-001-BB
Contact Nr.:
Draad kleur:
1 (L)
geel
2 (54-G)
blauw
3 (31)
wit 2,5 mm2
4 (R)
groen
5 (58-R)
bruin
6 (54)
rood
7 (58-L)
zwart
8 (58-b)
grijs
RN-001-BB-N
010200L
Connector kabelboom
Kabelbinder
Connector auto
REVISIE 0
