4 Completamento dell'aspira‐
tore-trituratore

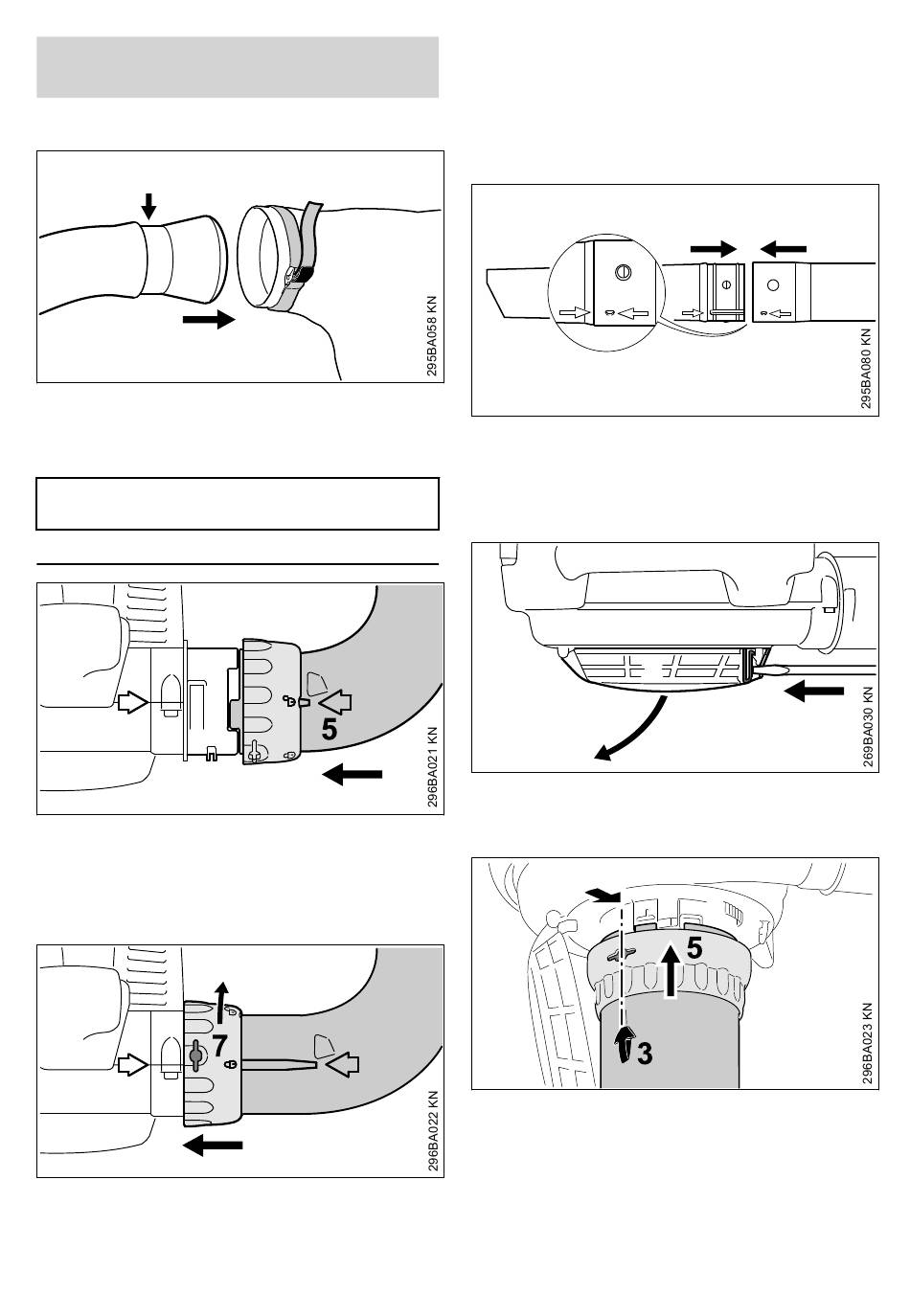

4.1 Montaggio del collettore
1
► Introdurre il collettore (1) nel sacchetto di rac‐
colta (2) fino al riferimento (freccia)
► stringere la fascetta (3) sul sacchetto e spin‐
gere in basso la linguetta (4)
AVVISO
La cerniera del sacchetto deve essere chiusa.
6
5
► fare coincidere le frecce (5)
► Orientare il dado a risvolto in modo che il sim‐
bolo ‚ coincida con le frecce
► Spingere il collettore fino all'arresto nella rien‐
tranza del manicotto (6)
8
► Calzare il dado a risvolto (7) sul manicotto fino
all'arresto
52
3
2
4

4 Completamento dell'aspiratore-trituratore

► Girare il dado (7) in direzione della freccia fin‐
chè il simbolo ƒ coincide con le frecce – si
deve percepire l'innesto a scatto del dado
4.2 Completamento del tubo aspi‐
ratore
► Allineare sulle frecce il tubo soffiatore e la sua
prolunga; spingerli contro e innestarli a scatto
4.3 Montaggio del tubo aspiratore
► Spegnere il motore
► Inserire un cacciavite nella linguetta (1) e spin‐
gere – per sbloccare la griglia protettiva (2) –
alzare la griglia
3
► fare coincidere le frecce (3)
► Orientare il dado (5) in modo che l'apertura
coincida con le frecce (3)
► inserire fino all'arresto il tubo nel manicotto (4)
della carenatura ventola
► Calzare il dado a risvolto (5) sul manicotto
della carenatura ventola
1
2
4
