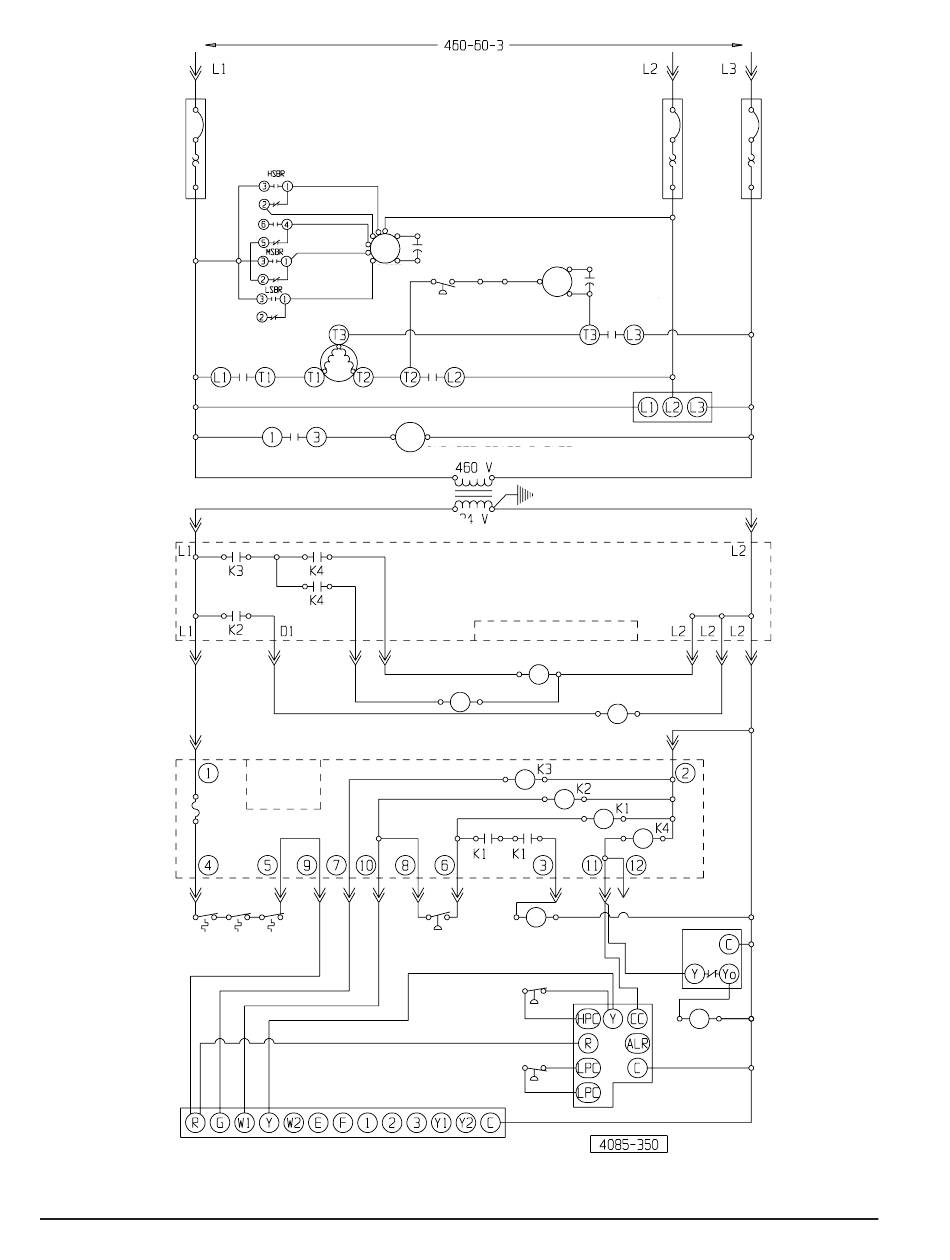

Bard WG Série Instructions D'installation page 75

DISJONCTEUR
COMPRESSEUR
CONTACTEUR DU
COMPRESSEUR
RADIATEUR DE VILEBREQUIN
RELAIS DE MOTEUR À TIRAGE
CLIMATISATION
CARTE DE
COMMANDE
DE CHAUDIÉRE
LIMITE DÉROULEMENT LIMITE
SECONDAIRE DE FLAMME PRIMAIRE
BATTERIE
WG483C, WG603-C
CONDENSATEUR
DE VENTILATEUR
INTÉRIEUR
MOTEUR DU VENTILATEUR
INTÈRIEUR
COMMANDE DE BASSE
TEMPÉRATURE
AMBIANTE (OPT. )
CONTACTEUR DU COMPRESSEUR
MONITEUR DE PHASE
RELAIS DE MOTEUR À TIRAGE
TRANSFORMATEUR
CHALEUR CARTE DE COMMANDE DE CHAUDIÈRE
RELAIS DE VENTILATEUR DE VITESSE MOYENNE
RELAIS DE VENTILATEUR DE
VITESSE ELEVEE
SOUPAPE
MANOCONTACT
D'ALIMENTATION
EN GAZ
COMMANDE
HAUTE PRESSION
COMMANDE DE BASSE
PRESSION (OPT. )
À BORNES
DISJONCTEUR DISJONCTEUR
MOTEUR DU
VENTILATEUR
EXTÉRIEUR
COUVERCLE DE
VENTILATEUR
EXTERNE
CONTACTEUR DU
COMPRESSEUR
RELAIS DE MOTEUR
À TIRAGE
MONITEUR
DE PHASE
CONTACTEUR DU
COMPRESSEUR
MODULE DE
COMMANDE DE
COMPRESSEUR
460-60-3
Manuel 2100F365N
