CleverLevel
Détection de niveau de point – hygiénique/industriel
5.2 Montage LBFH
AVERTISSEMENT
Risque sanitaire par du média pollué
Utiliser exclusivement des manchons à souder ou adaptateurs Baumer.
f
„
Ne pas étanchéifier le raccord process avec du ruban Téflon (PTFE) ou de l'élastomère.
f
„
Ne faire effectuer les travaux de soudure que par des soudeurs formés au secteur de l'hygiène.
f
„

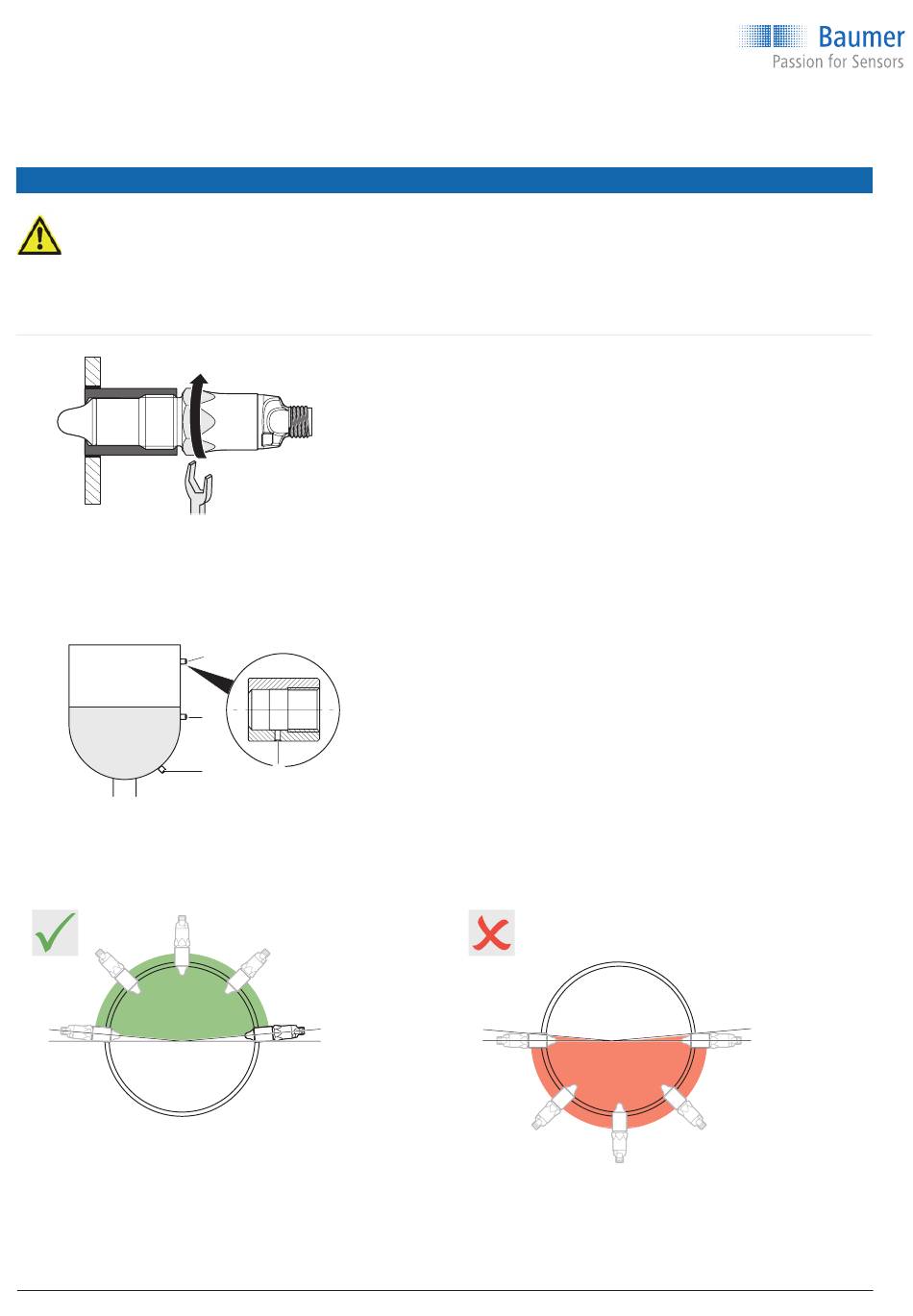

Exemple de montage avec manchon à souder ZPW2-321
Exemple de montage avec manchon à souder ZPW2-326 ou ZPW2-327
170°
5°
26 / 33
Mesure de niveau
®
LBFH/I
1
1
1
2
5°
Manuel de mise en service
LBFH avec le raccord process suivant :
G 1/2 A hygiénique, BCID A03
„
„
9 Le manchon à souder ou l'adaptateur est monté
de manière hygiénique et affleure à l'intérieur.
9 Cordons de soudure lissés à Ra < 0,8 µm.
9 Alésage de fuite orienté vers le bas.
Visser le capteur.
f
„
Couple de serrage : 15 ... 20 Nm
1
ZPW2-321
2
Alésage de fuite
5°
190°
5°
www.baumer.com
