P02 - Remplacement Du Tapis Coursier - Merand Armor ABS Notice Technique

Palier rouleau avant
Mode opératoire (
Opérations à effectuer des 2 côtés de la façonneuse
•
débrancher la façonneuse
•
enlever la goulotte
•
enlever les carters latéraux
•
enlever la chaîne
•
sortir les axes de manoeuvre d'allonge et de laminage après avoir désolidarisé les chapes d'articulation
•

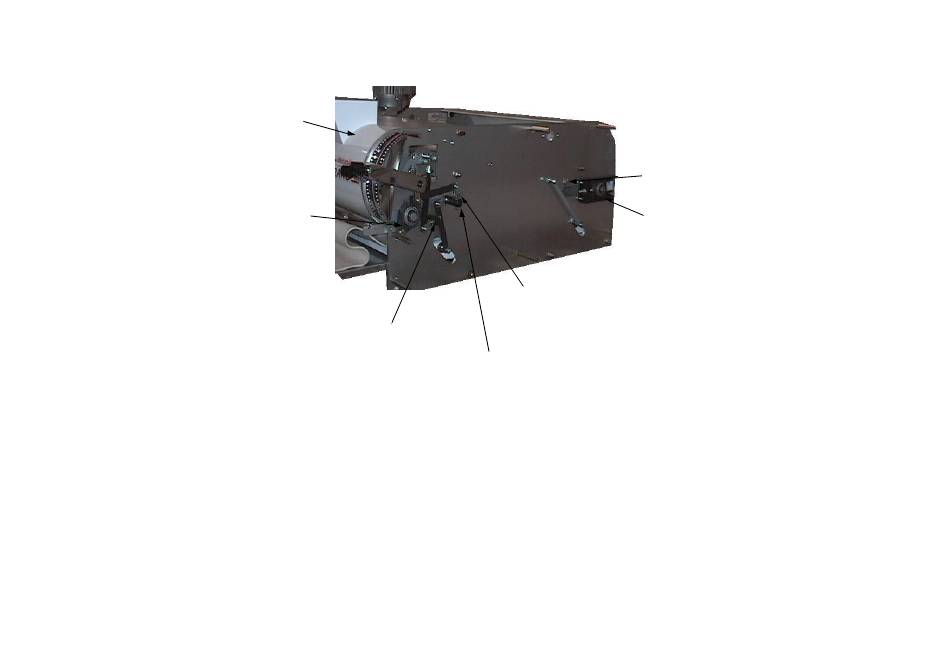

démonter les paliers de rouleaux avant et arrière et les sortir des arbres sur le côté droit de la façonneuse (visible sur la photo)
•
enlever les vis de fixation du caisson de coursier
•
faire avancer l'ensemble coursier (rouleaux + caisson + bande) et sortir le rouleau avant de coursier
•
extraire l'ensemble coursier par l'arrière de la façonneuse
•
échanger le tapis en prenant soin au sens de montage de celui-ci (flèche à l'intérieur de la bande)
•
remonter l'ensemble sans remettre les carters latéraux
•
stabiliser la bande du coursier en suivant la procédure P01
•
vérifier l'état de la transmission (chaînes et pignons), nettoyage et lubrification si nécessaire
•
remettre les carters latéraux
Document non contractuel, le fabricant se réserve le droit de modifier tous ses produits sans préavis.

P02 - REMPLACEMENT DU TAPIS COURSIER

goulotte
axe manoeuvre d'allonge
fixation caisson de coursier
Palier rouleau arrière
fixation caisson de coursier
axe manoeuvre de laminage
Notice technique Façonneuses ARMOR ABS - MERAND Mécapâte
Page 24
