16.

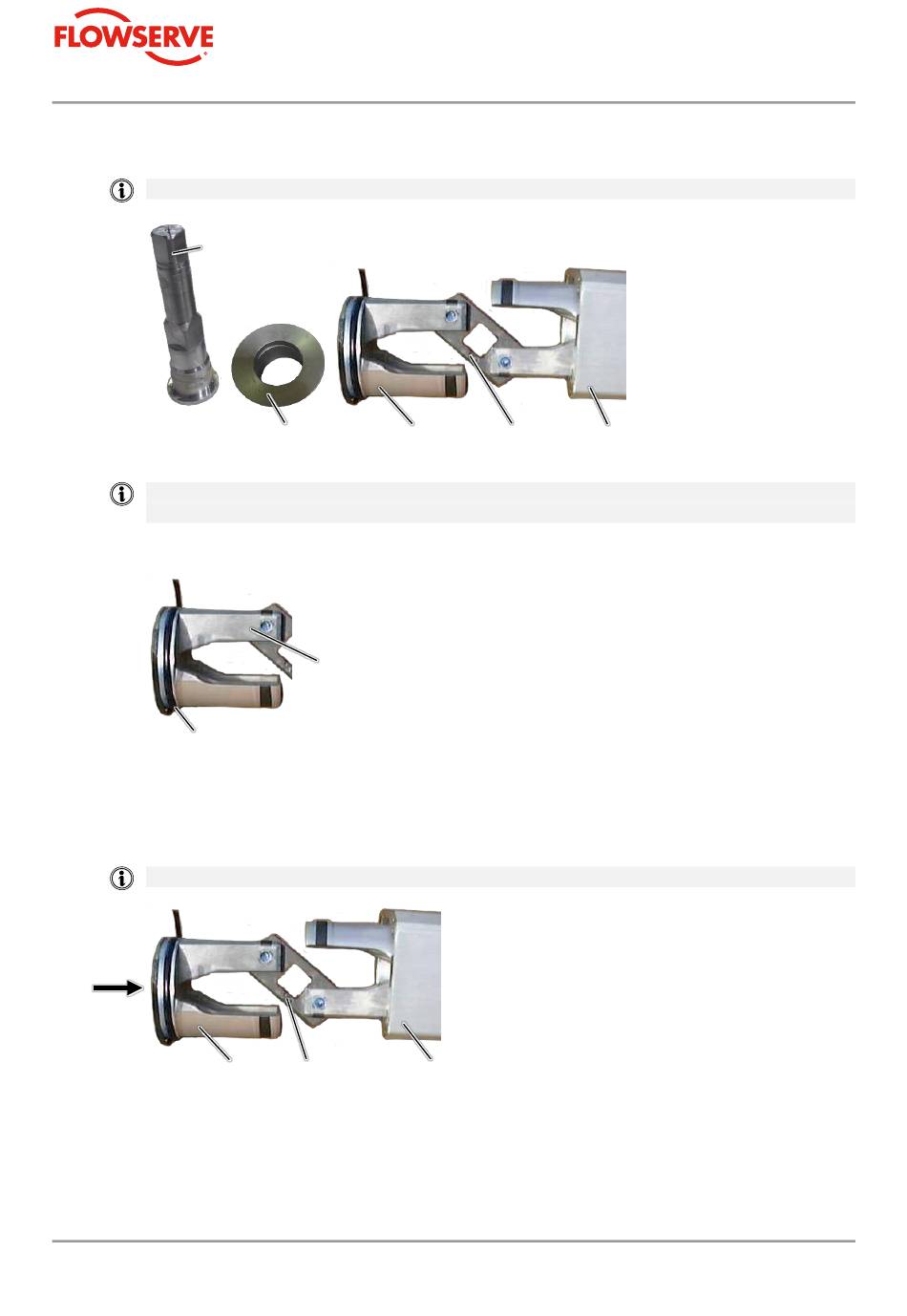

Nettoyer l'arbre moteur [4], la douille de compensation [8], la bielle double [11],
le carter [10] et la paire de pistons [9].
Ne pas utiliser de solvants pour nettoyer la paire de pistons [10].
[4]
[8]
17.
Graisser les pièces nettoyées avec de la graisse basse température.
Flowserve Flow Control GmbH recommande la graisse basse température SAPPHIRE
Lo-Temp 2 du fabricant ROCOL.
18.
Poser des joints toriques neufs [12] sur les deux pistons [9].
[12]
19.
Assembler les deux pistons [9] avec la bielle double [11] pour en faire une paire
de pistons [9].
20.
Maintenir les bandes de guidage et replacer la paire de piston [9] dans le carter
[10].
Veiller à ce que les marquages du piston [9] et de la paroi du carter coïncident.
[9]
21.
Centrer les pistons [9] et la bielle double [11] au-dessous du palier d'arbre.
22.
Graisser l'alésage de palier [13] sur le côté inférieur de la bride de carter.
Actionneur pneumatique ROTADISK RD & RDF
[9]
[9]
[11]
[10]
Page 50 sur 81
Notice d'instructions – BA3002 FR
[11]
[10]
