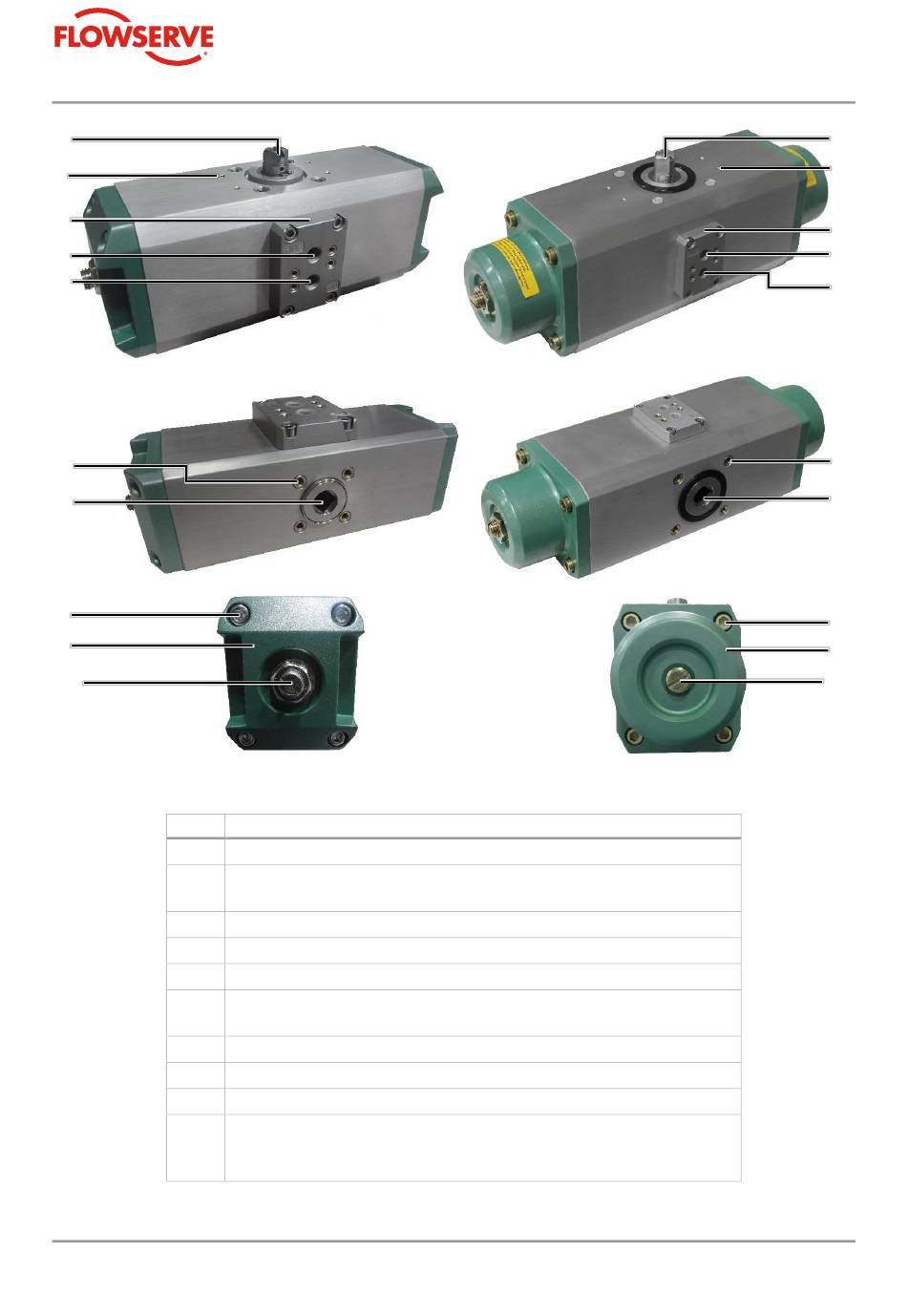

Illustration 1 : Composants des actionneurs pneumatiques ROTADISK RD & RDF
Pos.
1
2
3
4
5
6
7
8
9
10
Composant
Arbre de commande (côté dispositifs de signalisation)
Taraudages de fixation pour dispositifs de signalisation
(M5 x 7)
Platine de fixation d'électrovanne
Raccord air de commande OUVERT
Raccord air de commande FERMÉ
Raccordement aux appareils de robinetterie conformément
à DIN ISO 5211
Arbre de commande (côté appareils de robinetterie)
Vis à six pans creux pour fixer le couvercle
Couvercle
Vis sans tête/butée pour réglage de la position finale
(uniquement en position OUVERT pour type standard ; pas
pour RD/F 2,5)
Page 8 sur 81
Actionneur pneumatique ROTADISK RD & RDF
Notice d'instructions – BA3002 FR
